管道端口扩胀成型工装夹具结构

　　这套结构面向金属管件端口扩径、胀形与翻边工序的现场需求，整体采用上下对合的模架式布局，在管路预制车间、五金管件加工线以及制冷、暖通、汽车管路配套场景中都能找到对应工位。管件在装配或焊接前，常需要把端部胀出一段台阶，以便插入对接管段、套入密封圈或形成限位凸缘；手工敲击扩口一致性差，薄壁管还容易起皱开裂，因此这类导向刚性充足的胀形工装就成为保证批次质量的关键。

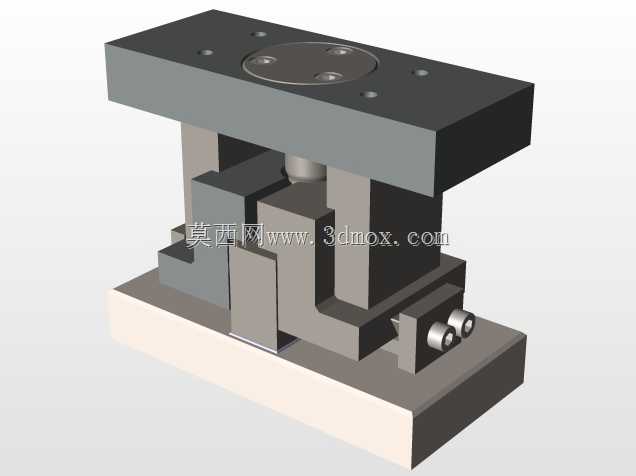

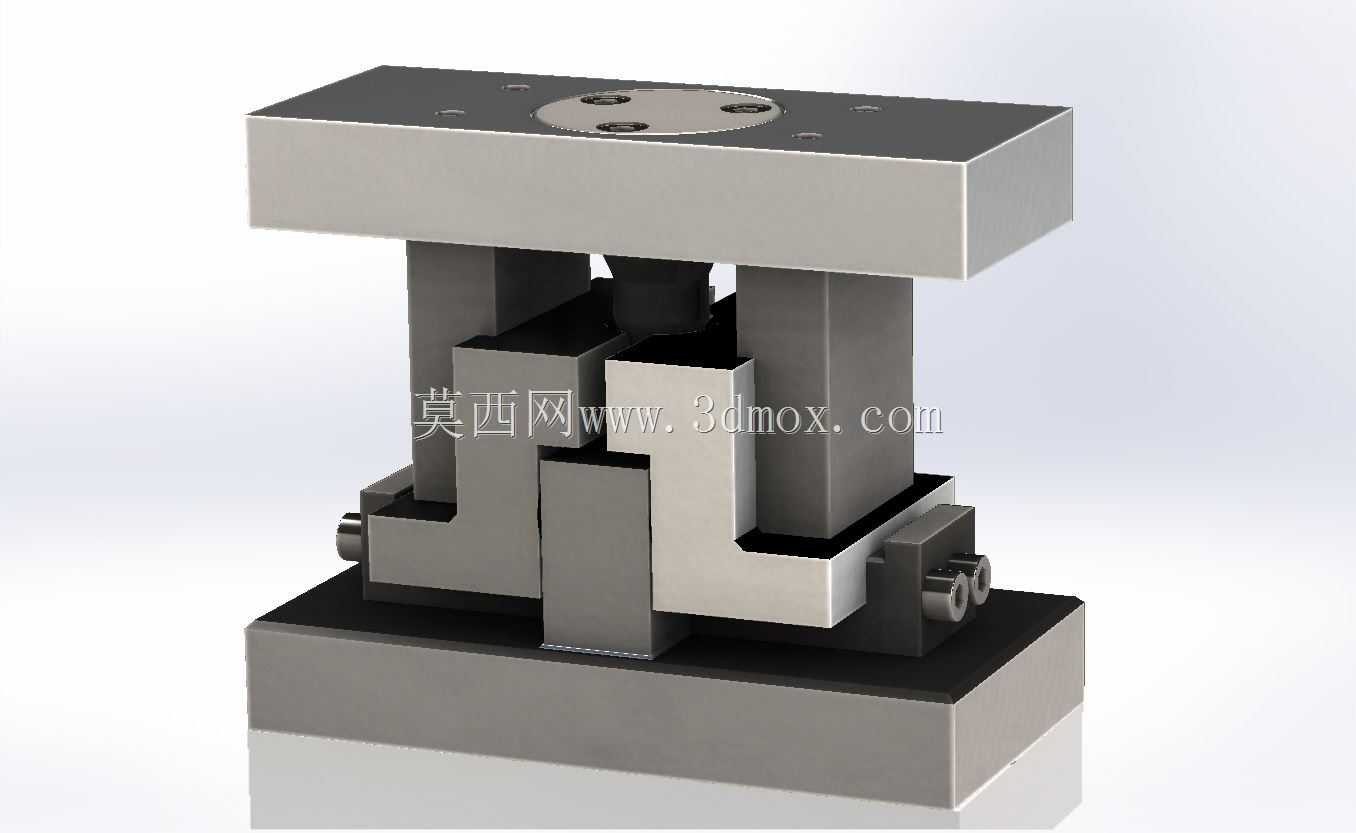

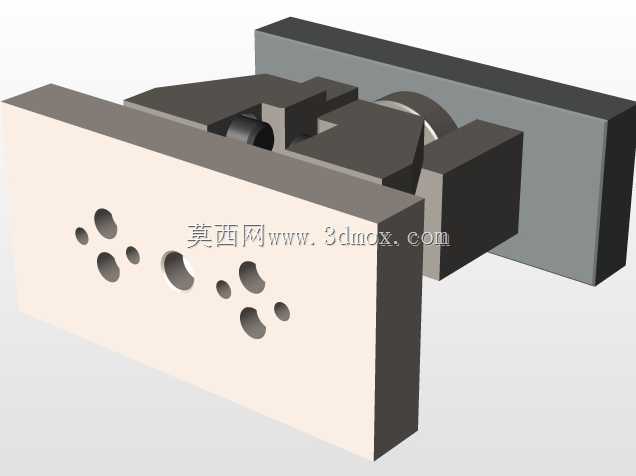

　　从受力路径看，顶部矩形承压台承担设备压头的下行载荷，台面预留的沉孔与销孔用于和压机滑块或气缸推板对位，避免偏载时模块滑移。底部基座同样布置紧固孔位，可直接固定在工作平台或模架底板上，四周留出扳手空间，方便现场更换垫块与锁紧螺钉。中间错落布置的立式支承块并非单纯填充，而是按照胀形过程中的侧向分力方向设计：当胀块径向撑开管坯时，管壁会对模块产生反向收拢力，支承块通过阶梯咬合面把水平力传递到底座，再由底座螺栓释放到设备台面，减少细长导柱受弯的风险。

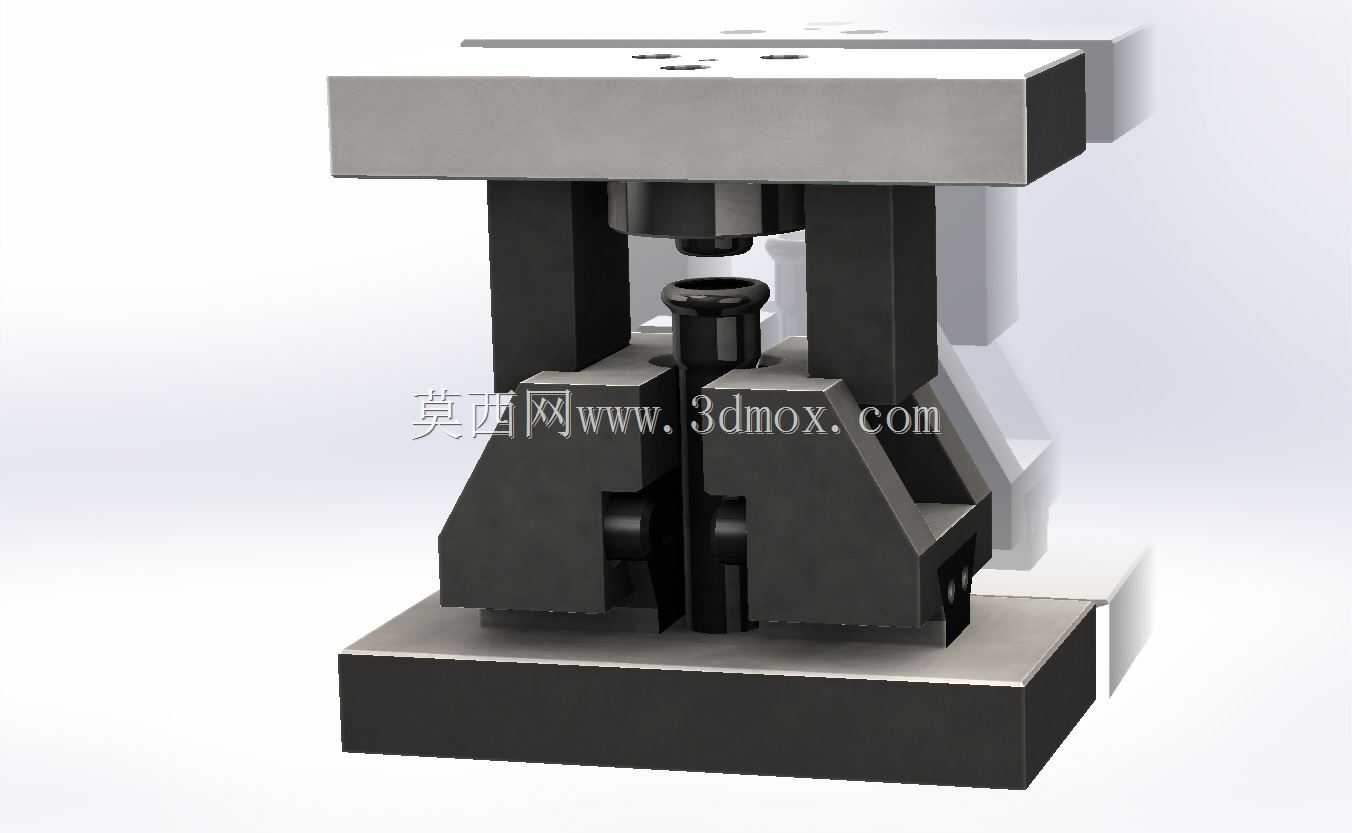

　　核心工作部分集中在中部的分体式胀头与滑动斜块。管件套入定位座后，压头带动上模下行，斜楔面推动左右胀块沿水平方向张开，把管端内壁均匀向外挤压。斜块角度需要兼顾扩胀力与自锁趋势：角度过小，机构省力但回程距离变长；角度过大，摩擦阻力上升并可能在保压阶段咬死。模型中各块体之间保留了清晰的配合间隙，刃口与过渡圆角处做了圆滑处理，这对应实际加工中胀块工作面需淬火抛光的要求，防止拉伤管件内表面。侧向可见的调节螺钉用于微调胀块初始位置，补偿磨损后出现的口径偏差，也能适应不同壁厚的管材试模。

　　安装边界方面，整体轮廓呈方正的立式堆叠形态，宽度方向以底座外缘为最大占用面，深度需在管件上下料侧额外留出取放空间；高度方向在上下模闭合时达到最小尺寸，开模后随压头行程增加，选型时要核对压机开口高度与导柱有效行程。基座两侧的轴销式限位件构成机械止挡，控制胀块最大张开量，直接决定成品端口直径。现场布管时，操作面应正对管件装入方向，后方留出检修斜块的抽拉空间，顶部压头与承压台之间建议增加浮动接头，抵消小范围平行度误差。

　　建模时把模架、斜楔、胀块、定位座和紧固件分层处理，便于在三维环境中做干涉检查与行程模拟。可以通过调整胀块弧面半径快速派生不同管径规格，也能把手动压机版本改造成气缸或液压缸驱动的半自动工位。对结构工程师而言，这类工装的价值不在于复杂曲面，而在于力流闭合、换型便捷与维护可达性的平衡：每一块立板、每一处台阶都对应着防转、承重或导向的实际功能，试模阶段再依据管件回弹量修正胀块尺寸，即可稳定获得端口圆度一致、扩径段过渡平滑的成型质量。
