多层钢结构工业检修操作塔楼

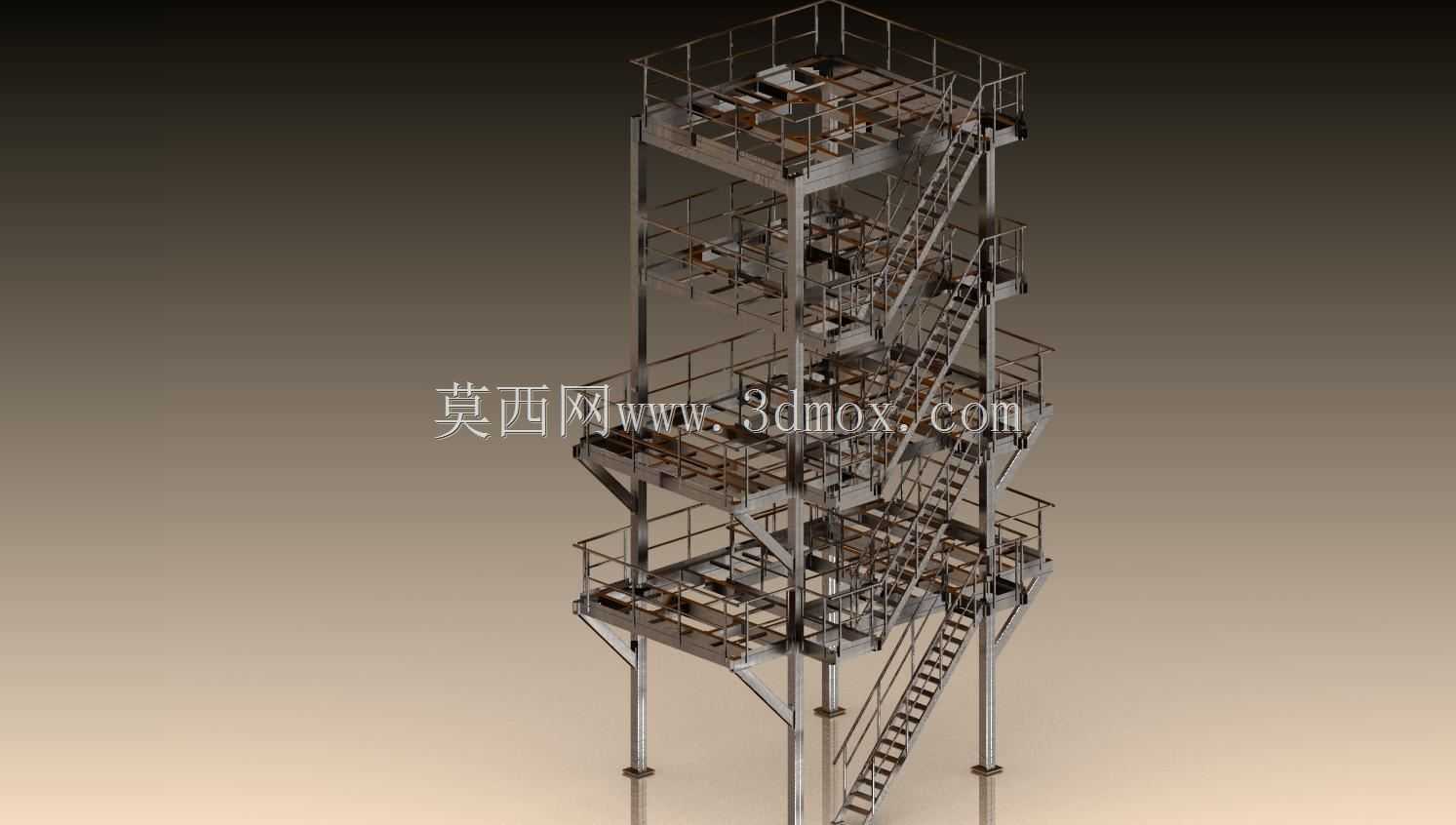

　　这套多层钢结构塔楼主要用于工业装置区的高位检修、设备支承、管线巡检和人员临时操作。它不是单纯的装饰性塔架，而是围绕现场登高作业、平台承载、通道转换和安全防护展开的一套立体操作设施。模型中可以看到立柱、横梁、平台铺板、外围护栏、斜向楼梯、中间休息平台以及基础支脚等完整结构，整体呈竖向分层布置，适合在厂区受限空间内建立稳定的高位作业面。

　　从使用场景看，这类塔楼常布置在反应设备、输送系统、料仓、阀组、管廊或大型机组旁。操作人员需要在不同高度完成阀门启闭、仪表检查、设备维护、管线观察和临时检修，若仅依靠移动梯具，既影响效率，也难以保证多人协同和工具放置。塔楼通过多层平台把作业高度固定下来，使人员能够沿楼梯连续到达各层，并在平台上获得足够的站立与操作空间。外侧护栏沿平台边缘连续设置，可降低临边坠落风险；楼梯踏步和斜梯扶手形成明确上下通道，避免检修人员直接攀爬框架。

　　结构设计上，塔楼采用典型的空间钢框架思路。四根主立柱承担竖向荷载并通过层间梁系形成整体刚度，平台下方的纵横梁将铺板荷载传递到立柱，斜撑和局部支撑用于增强框架在侧向力作用下的稳定性。由于模型表现的是工业检修塔，平台并非封闭楼板，而是以格栅或框架铺板形式呈现，这种处理有利于减轻自重、排水排尘，也便于观察下层设备和减少风阻。各层平台之间保留开敞区域，楼梯围绕框架侧部折返布置，既节省占地，又能让上下路径与作业面清晰分开。

　　外形尺寸方面，模型整体高宽比明显，竖向跨越多个作业层，平面轮廓接近矩形，立柱底部向外伸出支脚并通过底板与基础连接。实际工程中，底板位置需要与预埋螺栓或二次灌浆基础对齐，柱脚中心距、楼梯外伸范围、护栏回转空间和平台开门位置都应纳入安装边界。塔楼靠近设备布置时，不能只核对塔身投影，还要考虑楼梯斜段在地面层的占用、人员携工具上下时的缓冲距离，以及平台与设备检修口之间的搭接高度。若平台用于阀门操作，台面与阀杆、手轮的高度差应控制在舒适操作范围内；若用于观察或巡检，则需保证视线不被护栏和梁体遮挡。

　　建模时应重点控制构件之间的装配关系。主立柱与梁的交接位置需要体现真实连接逻辑，平台铺板宜按块划分，便于后续出工程图时统计数量和布置支撑。护栏不宜做成简单连续实体，立柱、横杆、踢脚板和转角连接应分别表达，因为这些细节直接关系到现场焊接、螺栓连接和安全规范校核。楼梯部分要注意踏步倾角、踏步间距、梯梁斜率与休息平台标高的协调，斜梯下端与地面或基础之间的连接不能悬空，上端与平台框架之间也要有可靠过渡。

　　在功能特性上，塔楼强调的是可到达性、承载合理性和防护完整性。每层平台都可作为独立检修工位，也可通过楼梯串联成巡检路线。框架内部预留的空间可以避让管道、设备支座或电缆桥架，使塔楼不必完全独立于工艺设备，而是作为外围辅助结构嵌入现场。对于需要频繁维护的高位设备，这种钢结构塔架比临时脚手架更稳定，比单一直梯更适合携带工具和多人作业；对于室外工况，开敞式铺板和层间通透结构也能降低风载积聚。

　　设计思路上，应先根据检修对象确定各层标高，再反推楼梯跑数、平台宽度和柱网位置。若顶部平台承担设备支承功能，梁柱截面和柱脚锚固需要按设备静载、检修动载及可能的水平力共同校核；若仅作为人员操作平台，则重点控制人员均布荷载、护栏侧向推力和楼梯通行安全。模型中多层平台的梁格密度并不完全相同，反映出不同区域在承载和通行上的差异，这类细节在结构深化时不能被忽略。

　　安装边界还包括塔体与周边管线的净距、吊装就位空间以及后期维护通道。塔楼分段吊装时，层间连接节点应便于现场对位；柱脚底板需要预留调节余量，以补偿基础施工误差。护栏和楼梯可作为后装部件，但主体框架必须在工厂预制时就确定连接孔位或焊接坡口。整体来看，该模型适合用于钢结构检修平台方案展示、工业梯台结构建模参考、厂区登高设施布置以及多层操作塔的结构设计沟通。
