现浇混凝土墙体可调式钢模板结构

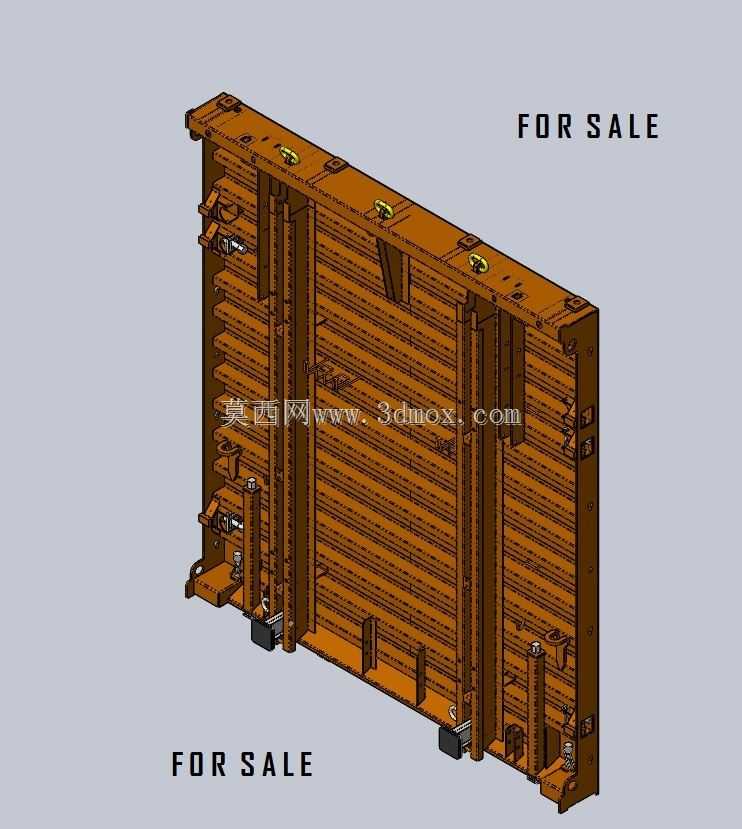

　　这套三维结构对应的是现浇混凝土墙体施工中使用的拼装式钢模板体系，整体成型高度2800mm、成型宽度2500mm，属于房建剪力墙、地下室外墙、设备基础侧墙以及市政现浇挡墙施工里常用的大面支模单元。从现场使用逻辑来看，这类模板不是单件孤立作业的构件，而是通过侧边锁具、背楞和对拉件与相邻模板拼接，围合出墙体浇筑型腔，混凝土在型腔内部凝固后拆模，即可得到尺寸规整、表面平整的钢筋混凝土墙体。

　　建模时最先要理清的是面板与加强肋的受力关系。正面大面积承载混凝土侧压力的是钢制面板，面板背面密布横向肋条，肋条按等间距排布，把整块面板划分成多个小跨度受载区，避免浇筑时面板在流体混凝土推挤下出现鼓肚、挠度超差。纵向设置的多根加强立柱贯穿模板高度方向，立柱截面刚度远大于横肋，承担把横肋传递来的侧压力汇总、再导向对拉紧固点的作用。立柱上预留的连接位与调节件，既用于安装背楞，也用于模板翻面、周转时的吊装对位。

　　模板上下边框和左右边框都做了加厚处理，边框上分布连接孔位，相邻模板拼缝处通过销钉、夹具或者螺栓锁紧，保证拼缝严密，防止混凝土浆液漏出造成麻面、蜂窝。模型顶部可以看到多处吊点与定位座，现场塔吊或者汽车吊转运模板时，吊索直接连接这些点位，起吊过程中模板受力均衡，不会出现边框变形。底部设置的可调支撑脚与定位垫块承担两个作用：一是支模时调整模板垂直度，通过支撑件伸缩把整块模板校正到设计竖直度；二是把模板底部荷载传递到楼面或者已硬化垫层上，抵消浇筑时的侧向倾覆力矩。

　　尺寸边界上，2800mm的高度适配普通住宅标准层层高，扣除楼板厚度、梁底占位后，刚好匹配常见剪力墙支模高度；2500mm的宽度则兼顾了吊装重量与人工拼装效率，单块模板重量控制在现场起重设备常规吊运能力范围内，两名作业人员配合起重机械即可完成就位，不需要额外搭设复杂临时支撑架。墙体厚度变化时，不需要更换整块模板，只需调整两侧模板之间对拉螺杆的有效长度，配合套管控制内墙净距，同一套模板可以适配多种墙厚工况，这也是该类体系在多栋户型重复的住宅项目中周转使用率高的原因。

　　结构设计上特意把易损的锁件、调节螺母做成可更换形式，模板反复周转使用过程中，螺纹磕碰、销孔变形属于常见损耗，单独更换连接件不需要整体报废面板骨架，大幅降低施工耗材成本。面板表面的平整度公差在建模时按建筑清水混凝土要求控制，拆模后墙面不需要大面积抹灰找平，直接进入后续饰面工序。模板侧边的阶梯型企口结构，让相邻两块模板拼接时形成咬合定位，哪怕作业人员快速拼装，也能自动对齐板面，减少错台缺陷。

　　在施工现场排布模板方案时，三维模型可以直接用来模拟墙体转角、丁字墙、门窗洞口位置的模板组合，提前发现标准块与异形补块的尺寸冲突，统计所需连接件、对拉件、支撑件的数量，避免进场后缺件误工。模型中完整还原的每一处肋板、锁座、调节机构，也能让加工厂家直接按结构下料、焊接、钻孔，省去二次翻样的重复工作。浇筑过程中，混凝土沿模板高度分层下料，侧压力随浇筑高度上升而增大，模板下部横肋与立柱的受力峰值最高，因此底部区域的紧固点间距比上部更密，这一受力差异在结构布局中已经通过加强件排布体现出来，保证整个支模体系在混凝土振捣工况下不会出现胀模、跑模风险。
