共轴双旋翼遥控玩具直升机构型

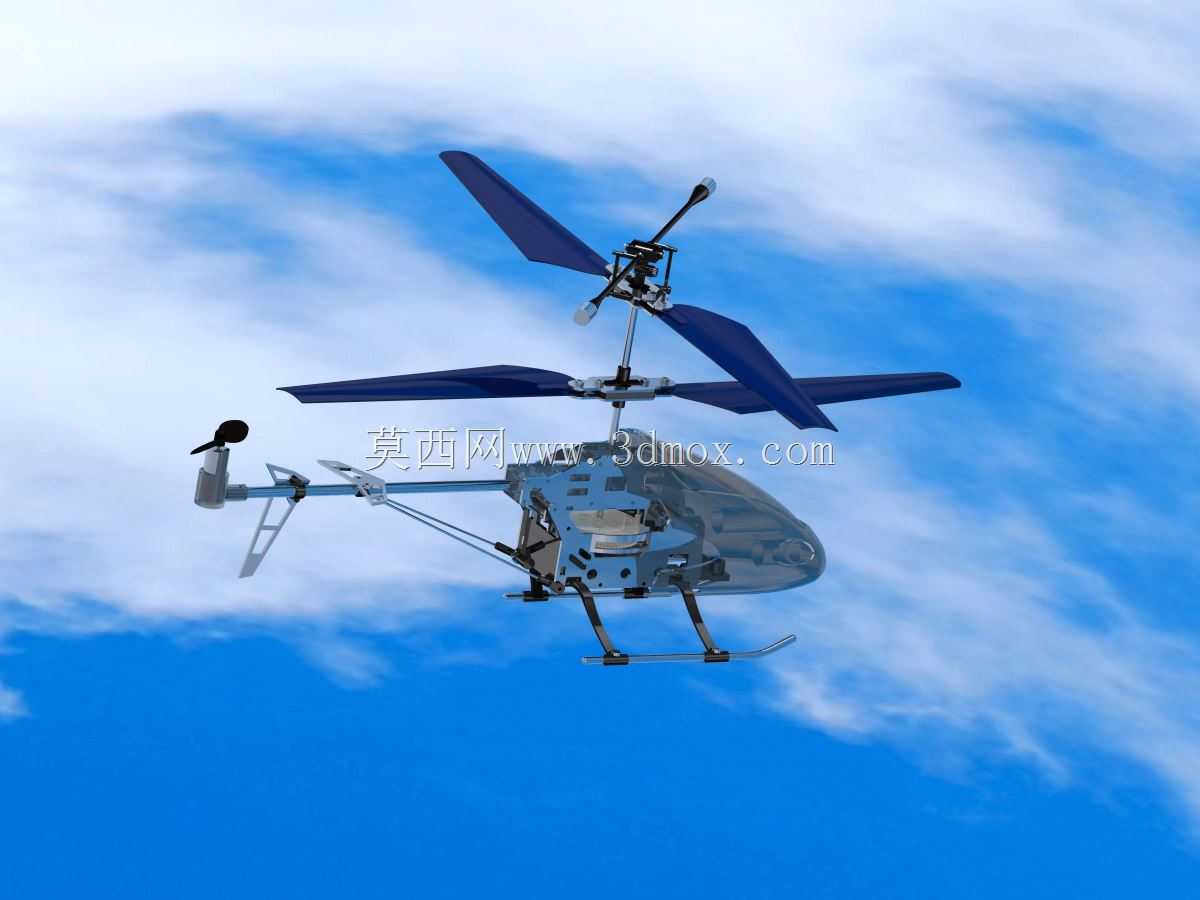

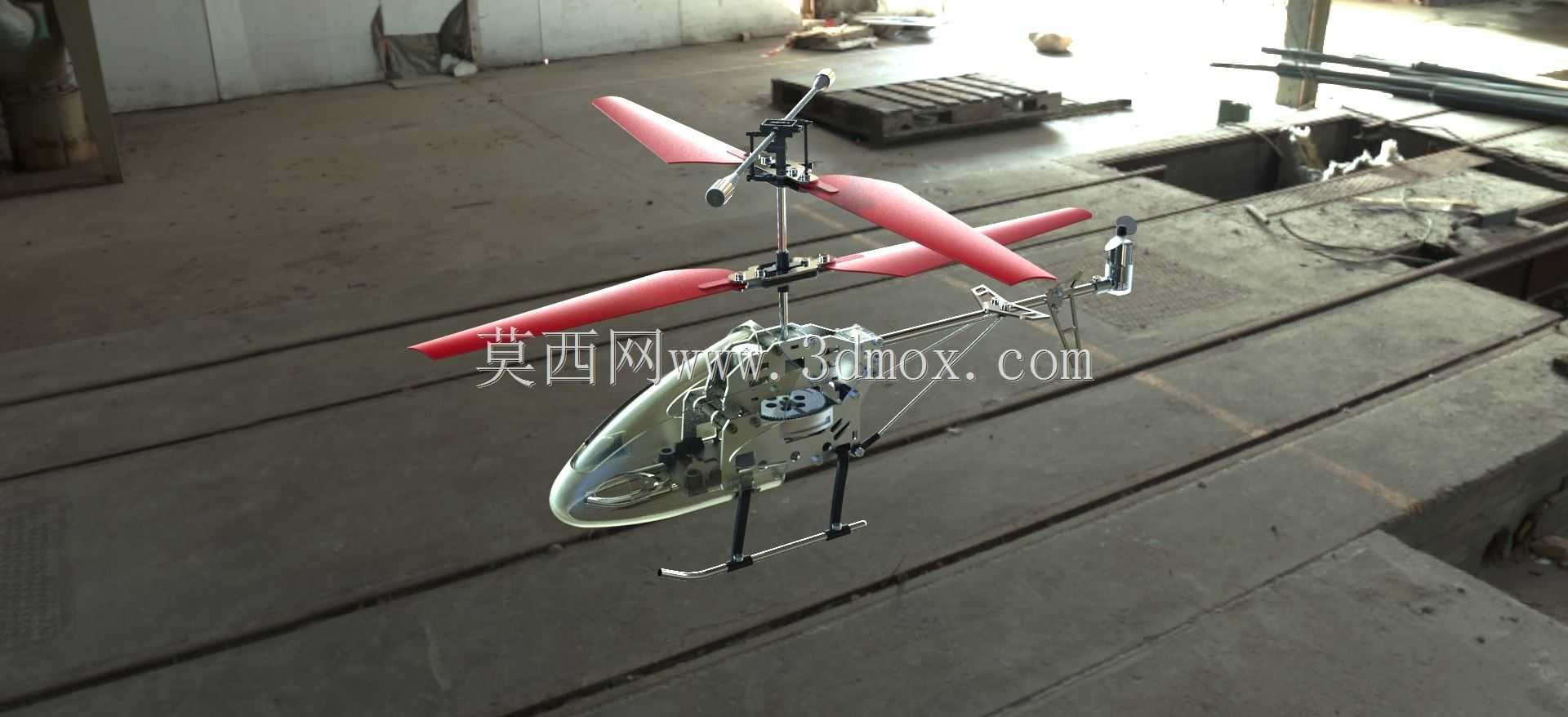

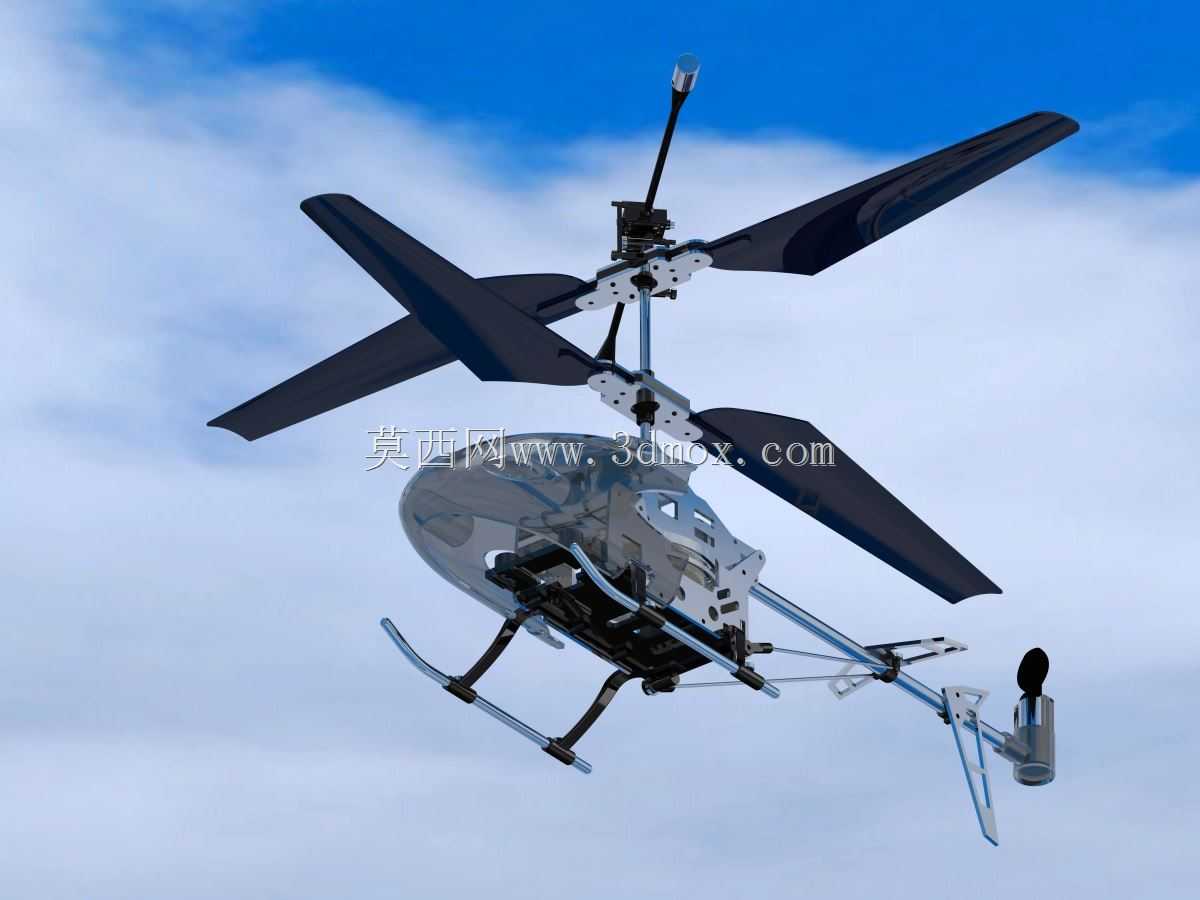

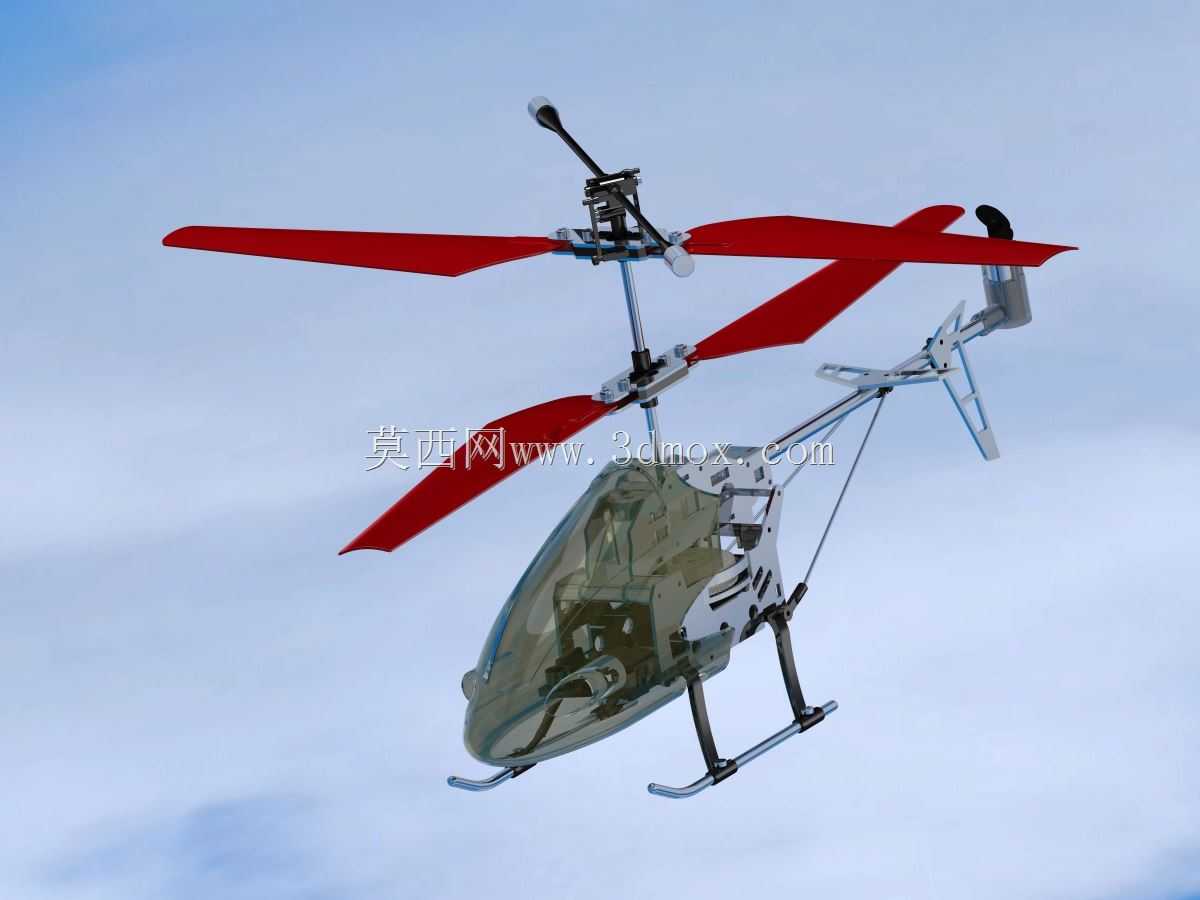

　　这套三维构型围绕小型共轴双旋翼遥控直升机展开，主体由透明机头罩、金属骨架、上下主旋翼、旋翼夹座、平衡杆、尾梁、尾桨、尾撑杆和滑橇式起落架组成。它面向消费级航模、教学演示和轻型飞行器结构验证场景，可用于理解旋翼飞行器的升力产生、姿态控制、重心布置以及轻量化骨架装配关系。

　　从实际用途看，这类微型直升机主要在室内或低风速室外环境中飞行，依靠上下两副主旋翼反向旋转抵消扭矩。与单旋翼带尾桨构型相比，共轴双旋翼布局在相同旋翼直径下能够获得更紧凑的机身长度，航向控制也可通过上下旋翼转速差或桨距差实现。模型尾部仍保留小型尾桨和垂直安定面，更多承担方向稳定、姿态微调与外观还原作用。尾梁采用细长杆件向后延伸，末端布置尾桨电机座和护架，能够在有限重量下维持尾端执行机构的安装位置。

　　结构设计上，机身中部是载荷与传动的核心区域。主旋翼轴沿竖直方向贯穿机身，旋翼头位于轴顶，夹座连接红色桨叶，桨叶通过紧固件与旋转铰区域相连。上方设置横向平衡杆，杆端带有配重块，其作用是在飞行中提供陀螺稳定效应，抑制机身快速倾斜，使廉价微型航模在简单控制逻辑下也能获得较温和的操纵响应。上下旋翼之间保留足够轴向间距，避免桨叶在挥舞、扭转或受阵风扰动时发生干涉。旋翼直径、桨叶宽度和轴间距需要协同考虑：直径过小会降低悬停升力余量，直径过大则会增加整机转动惯量，并对室内避让空间提出更高要求。

　　机头罩采用半透明流线形壳体，轮廓从旋翼轴前方向下收束，既模拟真实直升机座舱外形，也为内部电池、接收机、舵机或减速机构提供包覆空间。罩体与金属骨架之间通过局部支撑点连接，设计时不能只追求外观曲面，还要关注拆装路径：电池更换、线束插接、齿轮间隙调整和舵机连杆维护都需要在罩体取下后具有操作空间。骨架中可见多处钣金或冲压成型的支架，孔位用于电机、舵机、轴座和机身杆件的固定。此类小件虽然尺寸不大，但孔距一致性直接影响旋翼轴垂直度和传动平稳性。

　　起落架采用两根横向滑橇配合前倾支腿的形式，支腿从机身下方向外、向下展开，底端滑橇提供较宽支撑。该结构不需要轮轴和刹车，重量低、抗冲击能力好，适合玩具级航模反复降落。安装边界上，滑橇横向宽度应大于机身最大宽度，纵向支撑点需落在整机重心附近，避免静止时机头下俯或尾梁触地。支腿与机身连接点要承受落地冲击，若用于后续工程细化，可在支腿根部增加折弯加强筋或弹性铰接结构，以降低硬着陆时骨架孔位开裂风险。

　　尾段由细长尾梁、斜拉撑杆和尾部安装座构成。尾梁长度影响尾桨力臂，较长力臂可提高偏航控制效率，但也会放大尾部振动并增加整机惯量。模型中尾梁与机身中部连接，斜向撑杆形成三角形约束，可提高尾段抗弯能力。尾桨位于尾梁末端侧方，周围保留小型防护支架，能够减少桨叶触碰地面或障碍物的概率。对于三维建模而言，尾梁、撑杆和尾桨轴之间的空间夹角需要准确建立，否则装配时会出现杆件错位、尾桨与垂尾干涉等问题。

　　功能特性方面，红色主旋翼桨叶具有明显弦向宽度和翼尖收窄形态，桨叶表面承担主要升力。旋翼夹座不仅要传递旋转力矩，还要给桨叶提供必要的自由度，使桨叶在离心力、气动力和陀螺力矩共同作用下保持稳定。平衡杆与旋翼头的联动关系是该类玩具直升机的关键细节，建模时应体现连杆、摇臂、锁紧螺母和轴向限位结构，而不是将顶部机构简化为单一实体。机身侧面的小型控制盒、天线和线束路径也应保留，因为这些元素决定了接收机天线远离电机干扰、电池重心靠近主轴以及维护拆装顺序。

　　从外形尺寸和安装边界判断，整机最大外包络由主旋翼扫掠圆决定，高度方向则由顶部平衡杆至滑橇底面确定。旋翼旋转平面与尾梁之间必须留有安全间隙，尾桨旋转圆不能侵入主旋翼下洗流的强扰动区域，也不能与尾撑杆相交。机身内部电池通常布置在主轴前方或下方，靠位置调整使重心落在旋翼轴附近；若电池过于靠前，悬停时机头会持续下俯，过于靠后则会削弱航向稳定性。

　　在建模深化阶段，可优先检查四类关系：一是旋翼轴、尾梁和起落架支腿的空间角度；二是旋翼夹座、平衡杆、连杆之间的运动间隙；三是透明机头罩与内部骨架、线束和电池仓的包容关系；四是滑橇接地时尾桨、尾梁和机头罩的最低高度。完成这些约束后，模型不仅能作为外观展示件，也可进一步用于航模结构教学、3D打印备件复刻、旋翼机构干涉检查以及轻型飞行器方案对比。
