JUKI平缝机反馈式压脚平板组件

　　这套结构对应工业平缝机针板区域的压脚反馈送布组件，日常在服装批量生产线、箱包厚料缝制工位上属于直接接触面料的核心执行件，整机运转时压脚杆下行施压，底部平板贴紧针板承托缝料，前端铰接的压齿随送布牙做步进往复动作，把缝料按设定针距匀速推送过针区，避免薄料起皱、厚料打滑。

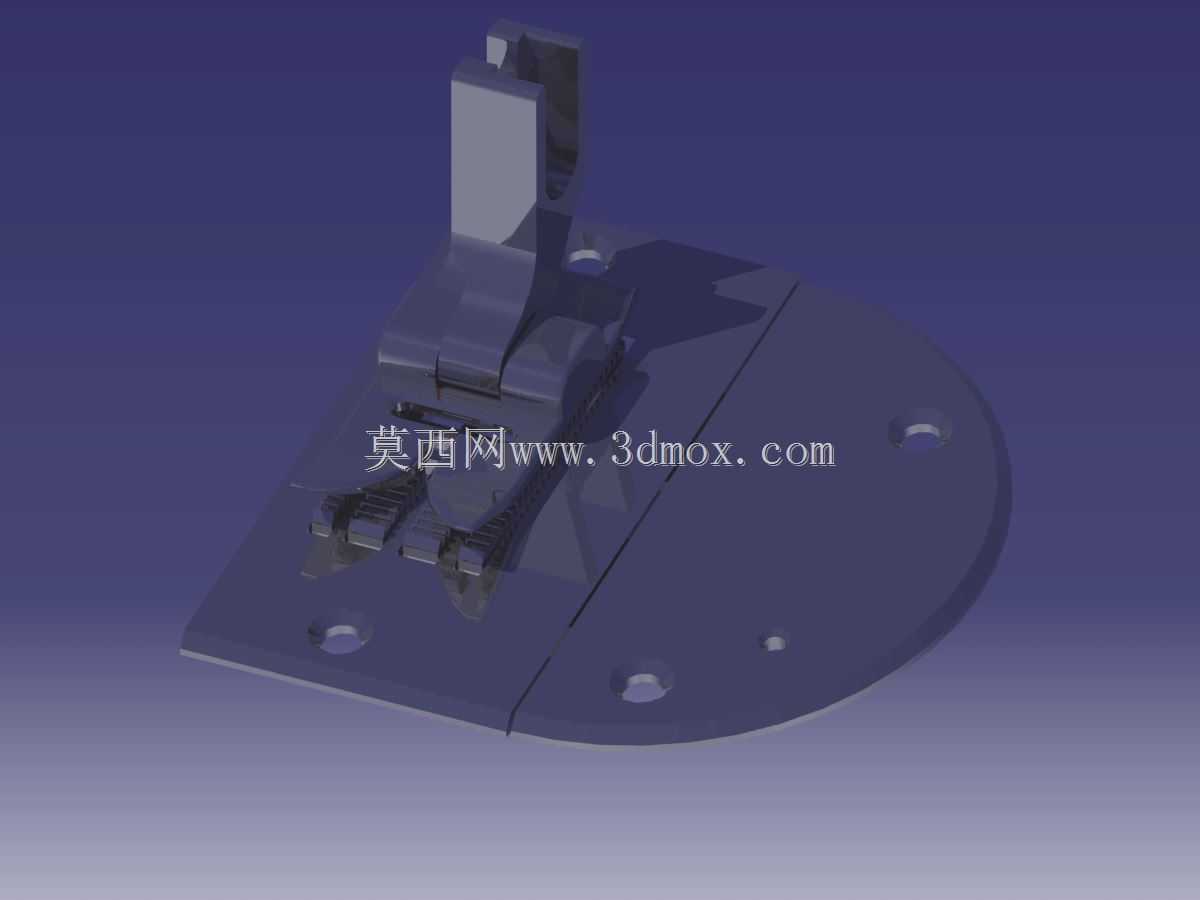

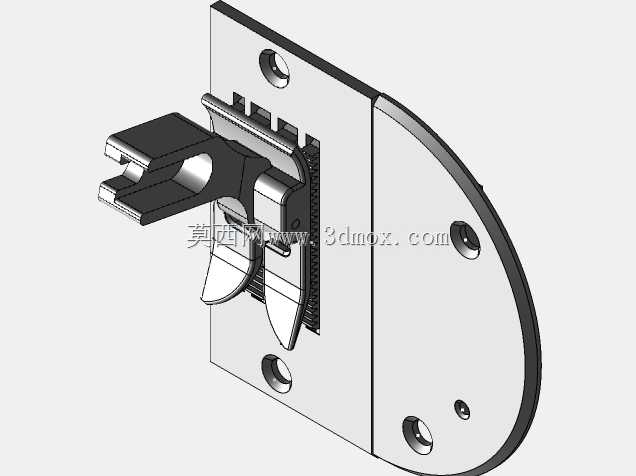

　　建模时先从安装边界倒推结构：底部承载平板为半圆弧过渡的异形板，轮廓沿针板安装位延展，板面上预留四枚沉头安装孔，孔位间距严格匹配机头台板的螺柱分布，平板总厚度控制在3mm左右，既保证承托缝料时的平面度，又不会和下方旋梭机构产生运动干涉；平板中线开有窄长送布槽，槽宽刚好容纳送布牙上下往复的行程余量，槽边做0.5mm倒角，防止缝料边缘勾丝。

　　压脚主体采用分体铰接设计，而非一体式刚性压脚：竖直压臂顶端开有卡槽，直接卡入机头压杆的锁紧位，压臂中段设置铰接转轴，下方的压脚座可绕轴小角度俯仰，这个浮动自由度就是反馈适配的核心——当缝制厚薄突变的叠缝部位，比如牛仔裤侧缝六层面料叠加处，压脚座可自动绕转轴抬升微小角度，始终让压齿端面平行贴合面料表面，不会出现硬压导致的断针或者面料压痕。压脚座底部对称布置两组弹性送布齿，齿尖做细密防滑滚花，齿座内置微型弹簧，压合时弹簧压缩量在1-2mm区间，既能提供足够摩擦力带动缝料进给，又不会压坏针织、雪纺这类易损面料。

　　结构设计阶段特意把压臂的受力截面做了变厚度处理：靠近压杆连接的上段壁厚加大，承担压杆下传的全部压紧力，中段铰接位置做局部掏空减重，下段压脚座则加宽横向尺寸，增大和面料的接触面积；整个组件的运动包络提前做了干涉校验，压臂全程上下行程8mm，俯仰摆动角度最大7度，所有运动件和机针的最小安全间隙保持在2mm以上，避免高速运转时针尖碰撞压脚。

　　现场维护场景下，这套组件的拆分逻辑也做了适配：压臂和压脚座的铰接销采用开口卡簧定位，更换不同面料对应的专用压脚时，不用拆解整个压杆总成，用尖嘴钳取下卡簧就能拔销分离压脚座，平板的沉头孔采用标准M4螺钉固定，针板磨损后松开两枚螺钉即可快速替换，减少产线停机调试时间。针对厚料缝制工况，压齿的凸起高度比普通薄料压脚高出0.3mm，推送皮革、帆布这类硬挺材料时不会出现送布滞后；薄料工况下可更换光面压脚座，配合平板的光滑抛光面，能让丝绸、针织面料进给时无拖拽痕迹。

　　整个装配的配合公差也在结构里有所体现：铰接销和孔的配合选H7/g6间隙配合，保证摆动灵活无卡滞，平板安装面的平面度公差控制在0.05mm以内，确保高速缝纫时针板和压脚之间的间隙均匀，不会出现局部浮线、跳针的故障。
