老式60GB机械硬盘整机结构复刻

　　这套三维结构完整还原了早年台式机内置3.5英寸机械硬盘的全部外部与可见内部装配形态，建模过程没有原厂二维图纸作为参照，所有轮廓、孔位、接口、壳体台阶都依靠实物卡尺逐点测量后在三维软件中拟合搭建，整体还原度可以满足老旧硬件拆解教学、复古数码设备装配演示、存储设备结构科普类场景的使用需求。从实际工程应用角度来看，这类硬盘曾经是桌面计算机、工业工控主机、早期监控存储阵列里的核心数据承载部件，盘体本身属于高密封精密组件，出厂后不允许用户随意拆解，一旦盘腔进入灰尘，高速旋转的盘片就会被磁头刮伤造成永久数据损坏，因此在做结构展示、机箱布局校核、老旧设备改造逆向设计时，一套完整的外观三维模型可以直接用来核对安装间隙，不需要反复拿实物比对。

　　建模时首先梳理的是整机安装边界：标准3.5寸机械硬盘的宽度为101.6mm，长度146mm，整体厚度按照早年60GB IDE硬盘的实测值控制在25.4mm左右，壳体四周预留的6个安装螺孔位置完全遵循行业通用安装规范，螺孔中心距侧边、距端面的尺寸和市面标准硬盘支架、机箱硬盘位完全匹配，在做机箱内部布局、硬盘减震支架设计、硬盘抽取盒结构校核时，可以直接把该模型装配进去，检查硬盘插入时和周边走线、显卡、电源仓的干涉情况，不会出现安装孔位错位的问题。

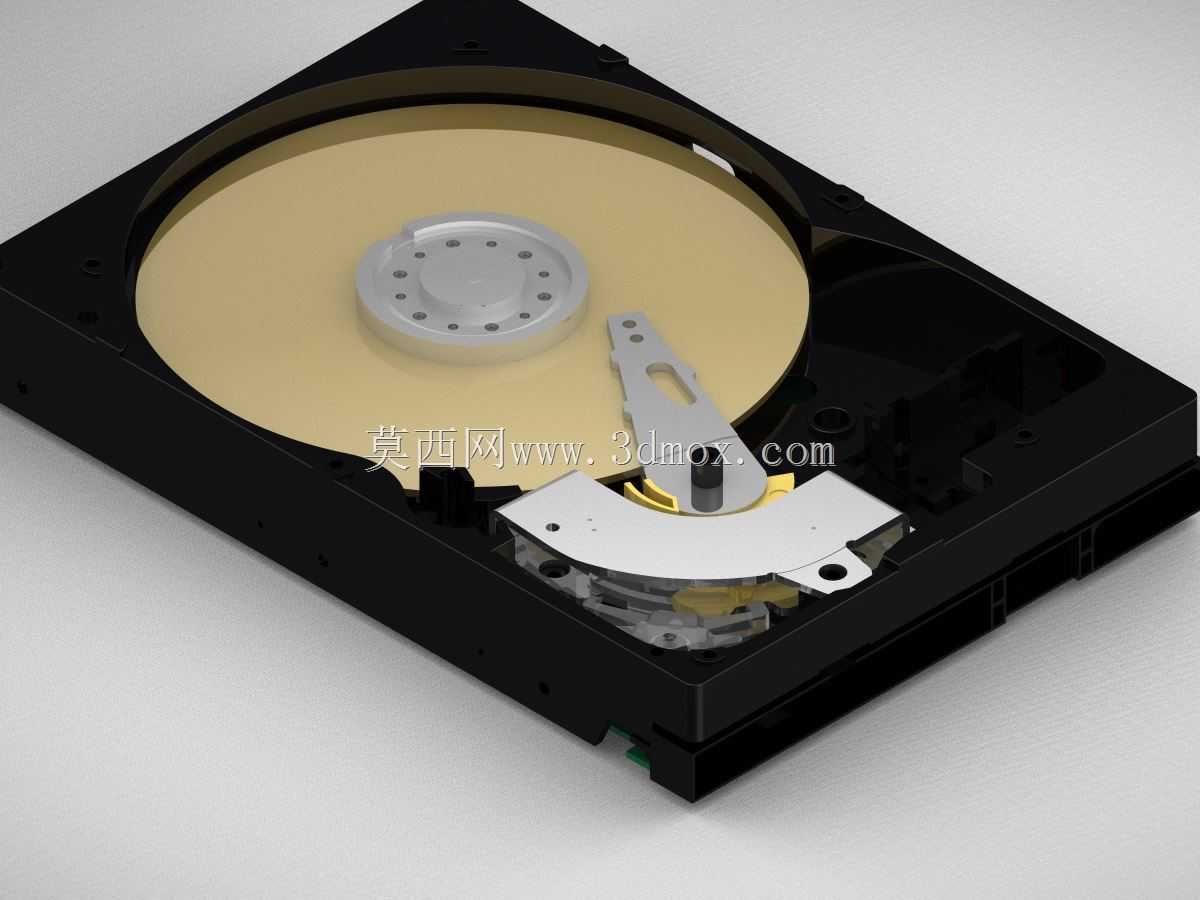

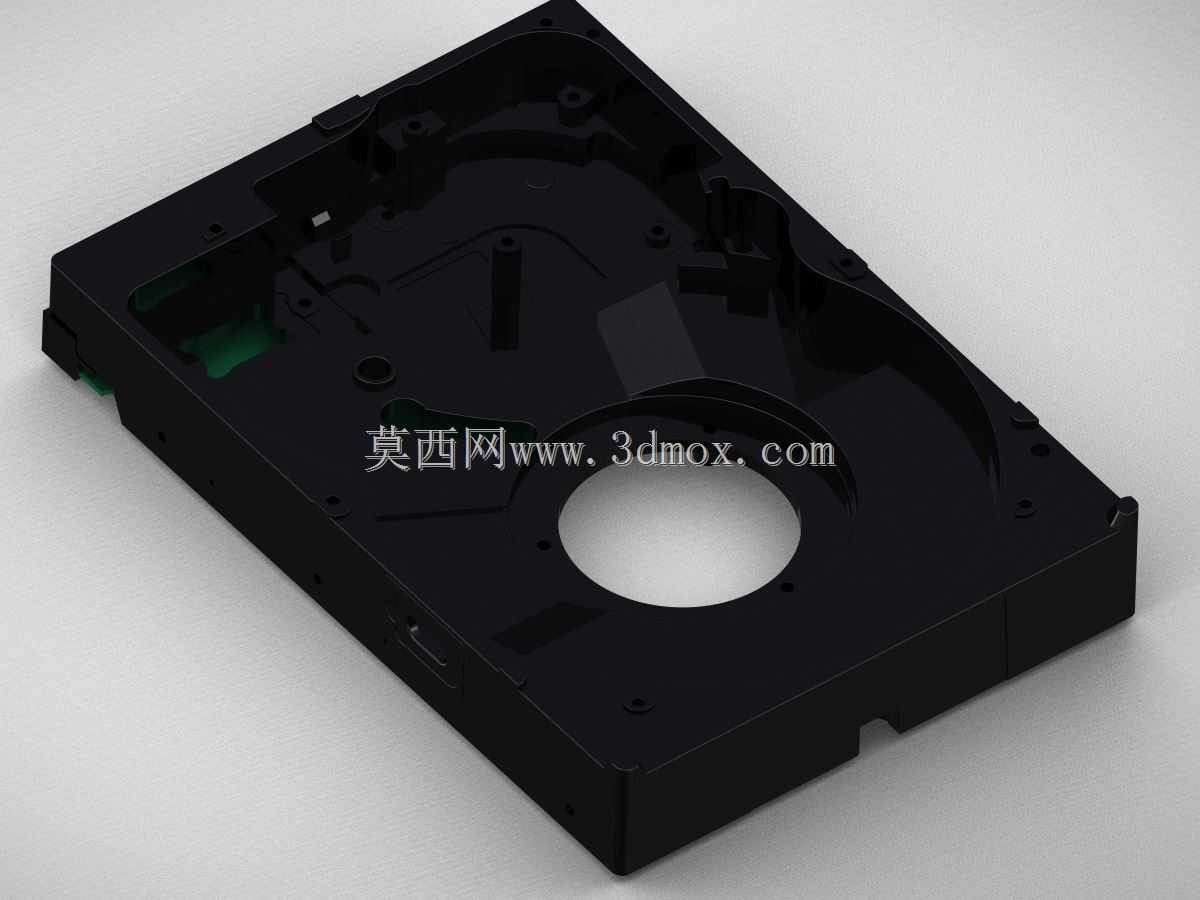

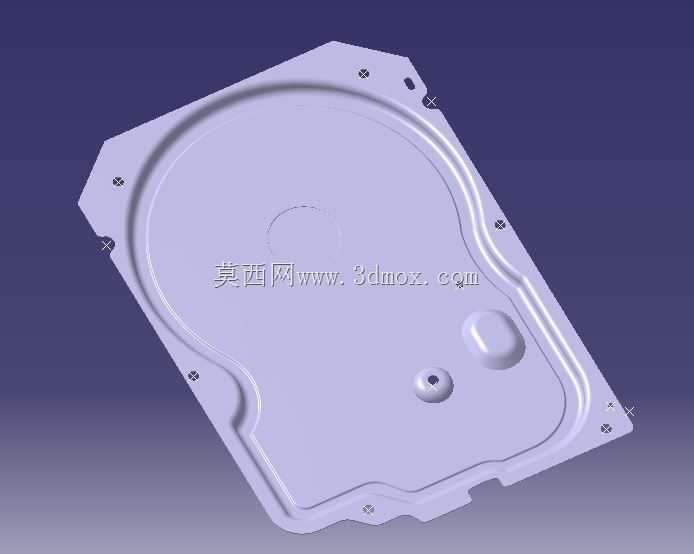

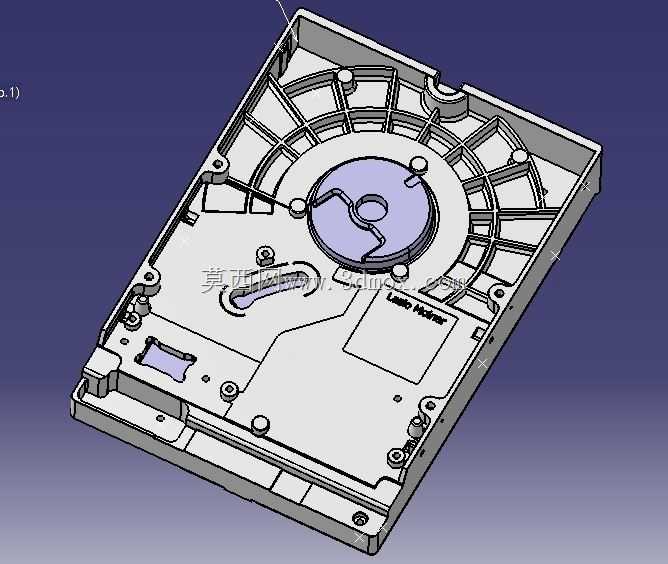

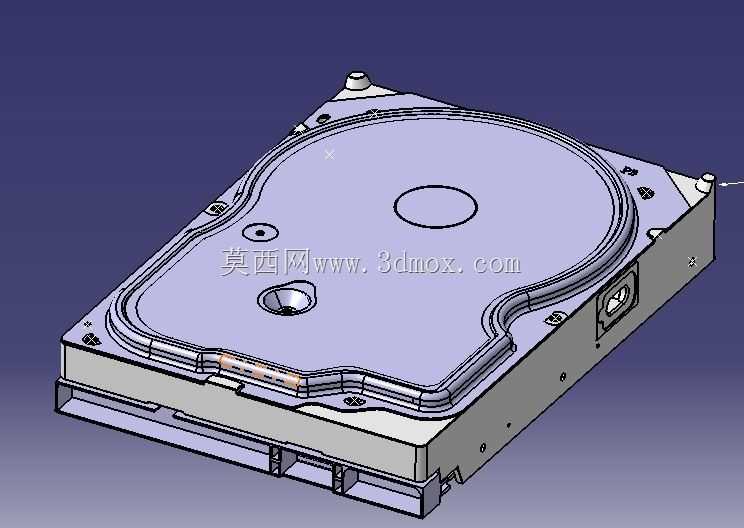

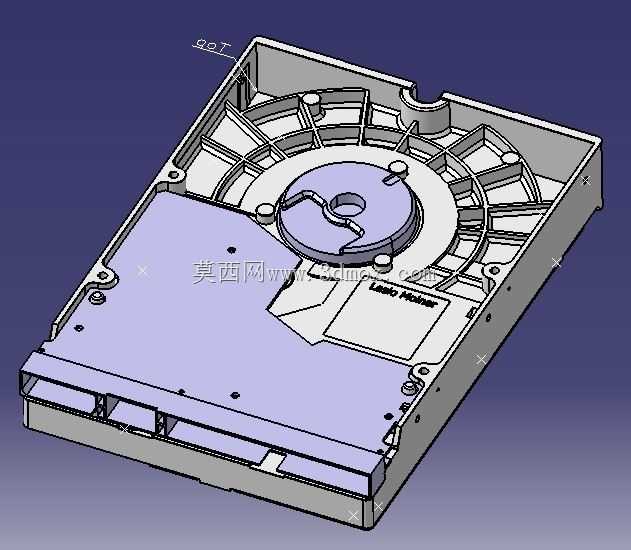

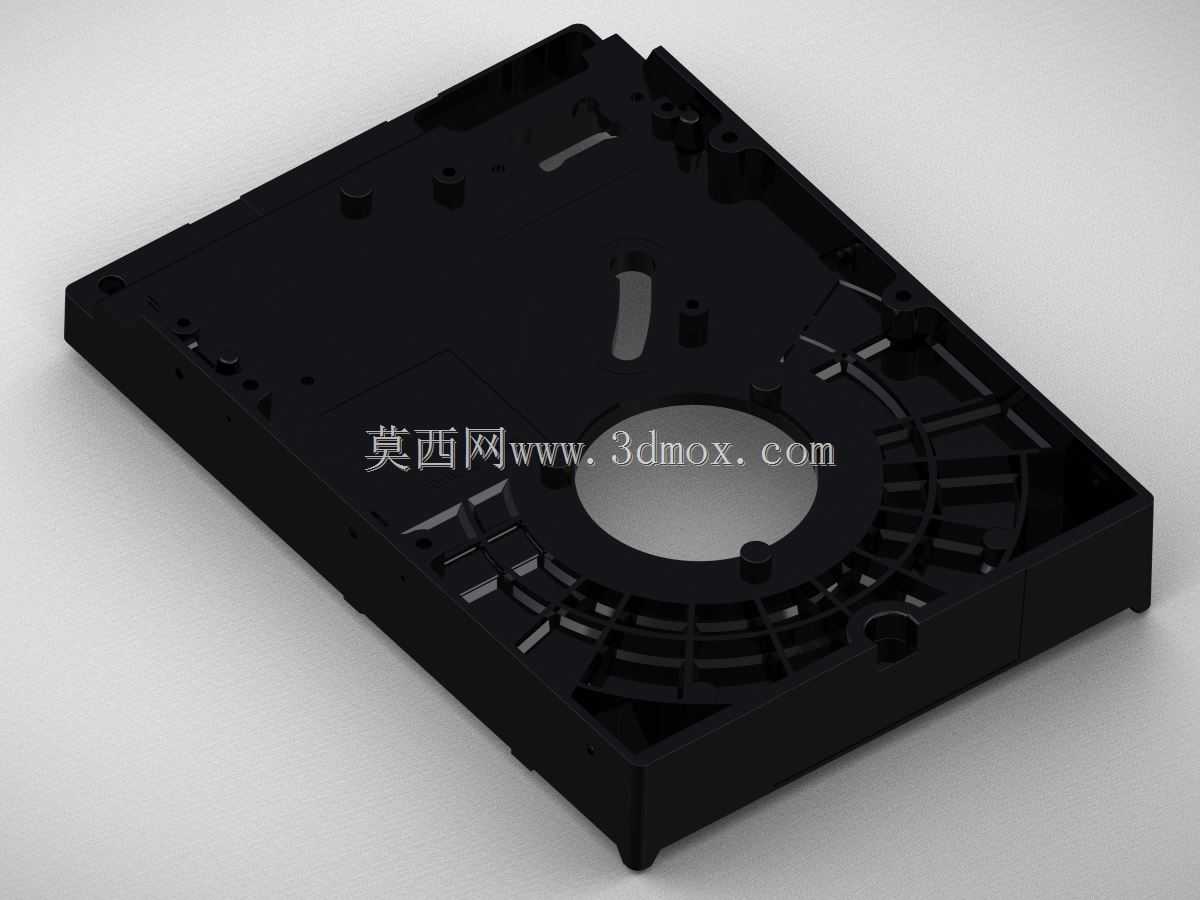

　　外观结构上，模型完整还原了硬盘上盖的冲压成型特征：上盖采用薄钢板冲压出多道加强筋，沿着盘片旋转轮廓做出下沉的环形台阶，既可以提升薄钢板的整体刚性，避免盘体受挤压变形，也能和下方底座的密封槽精准贴合，中间预留的圆形凸起对应内部盘片的轴心位置，侧边的异形凹陷避让内部磁头驱动机构的凸起部分，上盖分布的多颗固定小螺丝位置全部按照实物排布，边角处的减震安装凸台也做出了对应的倒角和厚度。硬盘底座采用压铸铝合金材质，模型里还原了底座侧面的散热筋纹理、底部的冲压缺口、侧边伸出的SATA/IDE电源接口与数据接口轮廓，接口的开口尺寸、插针避让空间都按照实测尺寸绘制，在做主机前置硬盘仓、外接硬盘盒设计时，可以直接参考接口位置留出对应的插拔空间。

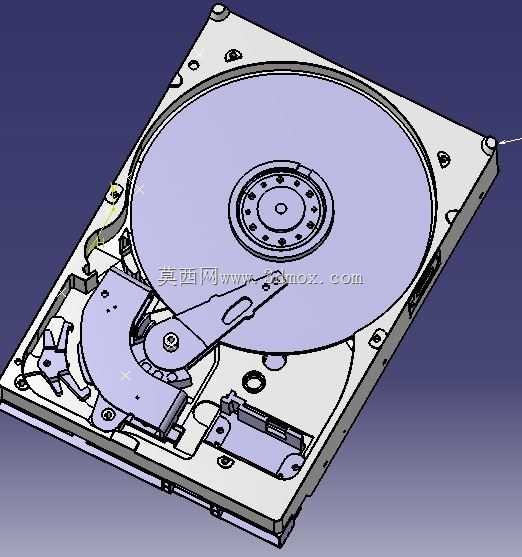

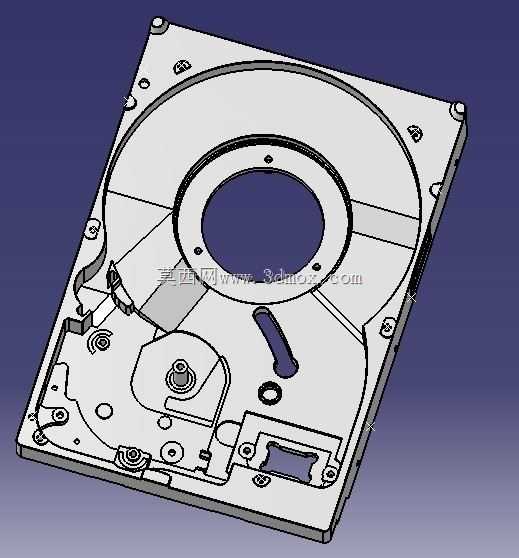

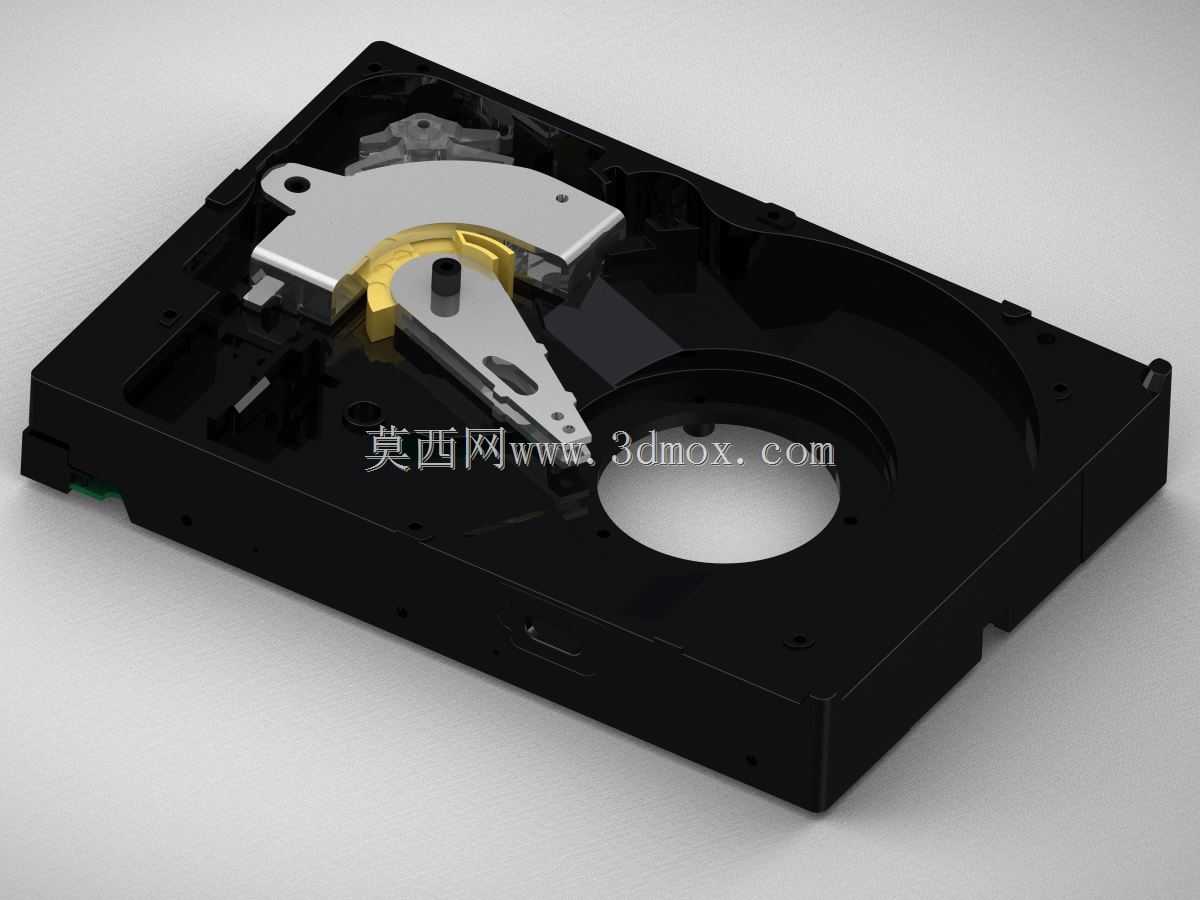

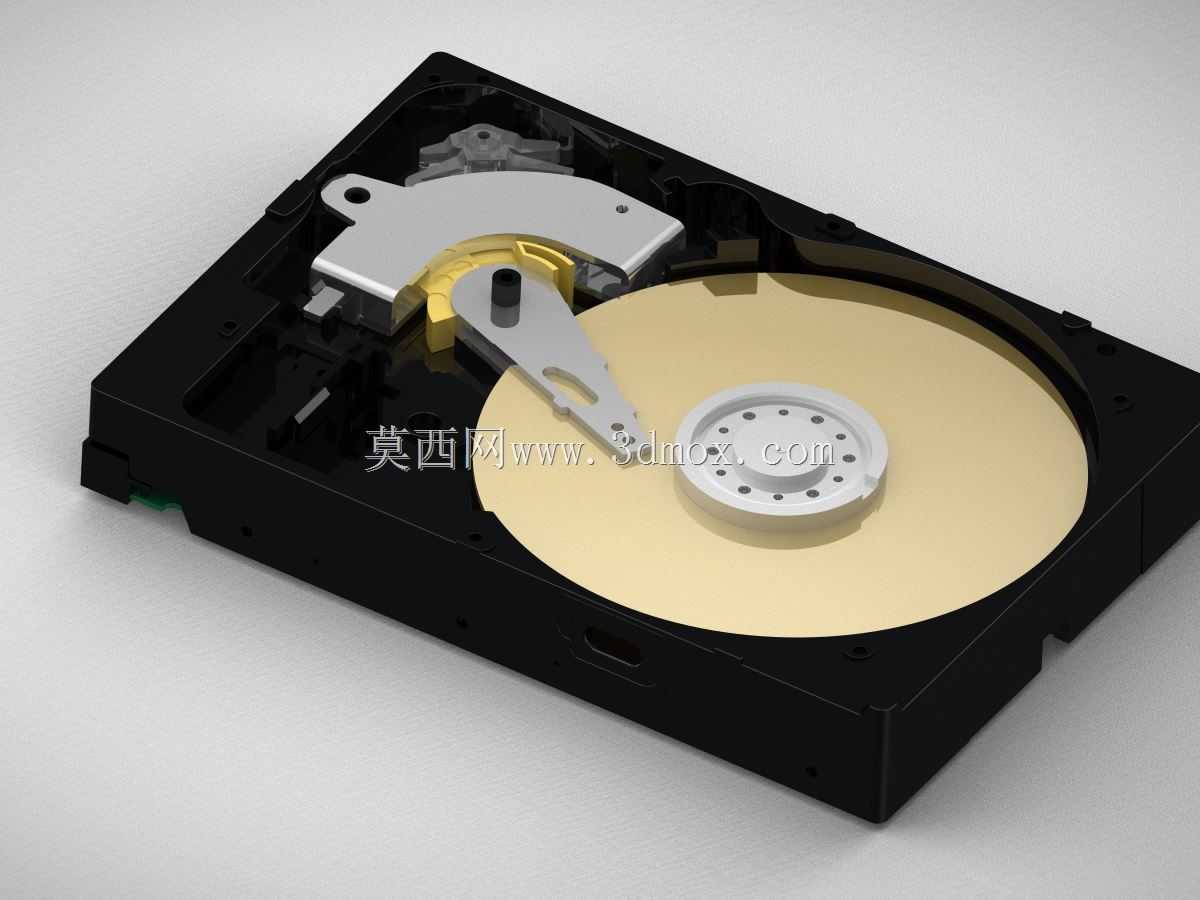

　　盘体侧面的标签凹槽、壳体接缝、边角的安装定位柱都做了细化，上盖和底座之间的密封压边轮廓连续，能够直观展示机械硬盘的密封装配逻辑：整个盘腔除了侧边一个极小的呼吸孔之外完全封闭，呼吸孔外侧贴有防尘透气膜，平衡盘体内外气压差的同时阻挡灰尘进入，这部分结构在模型里也对应做出了小孔的位置特征。从功能特性维度来看，机械硬盘依靠内部高速旋转的盘片承载磁记录数据，磁头臂在盘片表面做微米级的寻道摆动，外部壳体的核心作用一是提供足够的结构刚性，承受安装时的螺丝锁紧力和运行过程中的轻微震动，二是构建无尘密闭空间，保护内部盘片和磁头组件，三是通过铝合金底座把主轴电机工作产生的热量传导到壳体表面向外散热。

　　在逆向建模的思路上，因为没有原厂设计图纸，所有特征都遵循从整体到局部的测量顺序：先标定硬盘整体长宽高的基准坐标系，把底部安装面设为Z向零位，先拉出底座的主体拉伸特征，再逐一叠加侧面接口、安装凸耳、散热凹槽，上盖部分先绘制外轮廓草图，通过抽壳得到薄钢板基础厚度，再用压凹特征做出所有加强筋和下沉台阶，螺丝孔、定位孔按照实测的孔位坐标逐一打孔，边角的冲压圆角全部按照实物R角还原，避免出现尖锐直角不符合冲压工艺的问题。这套模型既可以作为数码产品结构逆向建模的练习案例，也能在工业复古设备改造、机箱硬件布局设计、存储硬件教学演示场景中直接使用，完整呈现了老式机械硬盘从外部安装接口到壳体密封结构的全部设计细节。
