乘用车辆后侧车门钣金总成结构

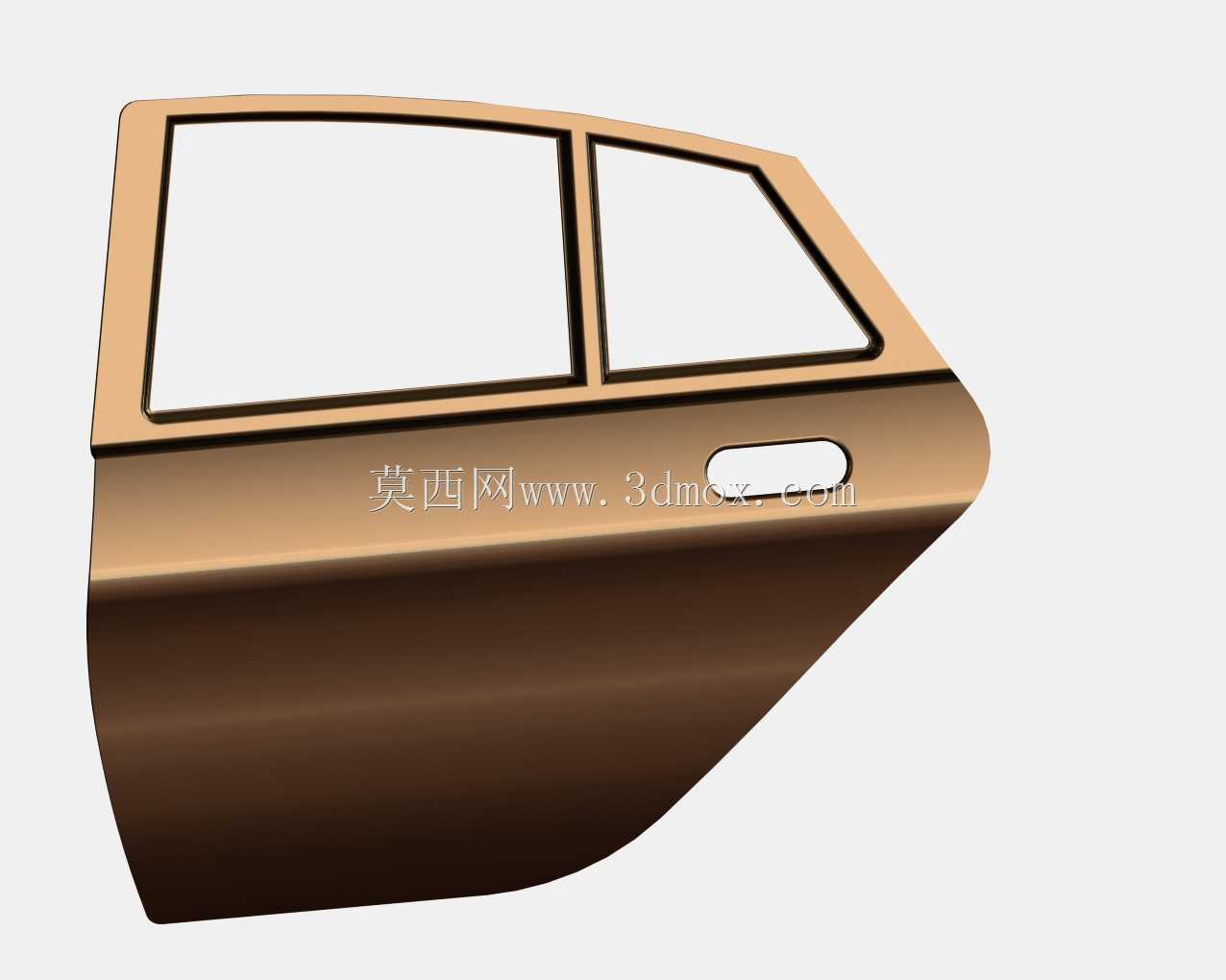

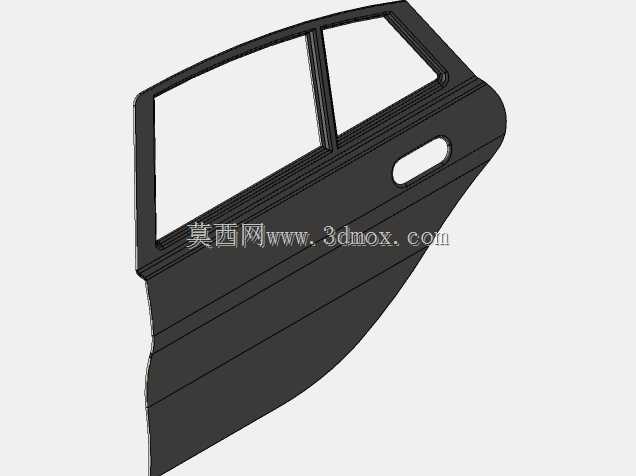

　　该三维结构围绕乘用车辆后侧车门的外覆盖件与功能开口展开，呈现的是后门在车身侧围装配状态下的主体形态。模型重点表达了车门外板的大曲率冲压面、上下两段式侧窗开口、窗框加强边界、外拉手柄安装凹槽以及门板下部折线特征，可用于车身附件布置、车门系统校核、钣金曲面学习和开闭件结构评审。

　　从实际装车场景看，后门位于车辆后侧围与B柱、C柱之间，承担乘员进出、侧面防护、玻璃升降、密封隔振和外观造型等多重任务。外板并不是简单平面，而是沿车长方向形成明显的弓形包络，上部贴近侧窗和车顶流水方向，下部向内收束，以避让后轮罩、侧围门槛及座椅侧部空间。建模时需要同时照顾造型光影、冲压成形可行性和周边件间隙，曲面在腰线位置的转折既要形成视觉层次，也不能造成板件局部拉伸过急。

　　侧窗区域采用前后分隔的窗框表达，竖向窗框将固定三角窗与升降玻璃区域区分开。这种布置在后排车门上较常见，前段小窗可改善后方视野并减少玻璃升降行程，后段大窗则连接玻璃升降器导轨。窗框周边的翻边和凸台用于安装玻璃导槽、密封条、窗框饰条及焊接加强板，模型中保留了这些边界的厚度关系，便于后续检查密封条压缩量、玻璃运行轨迹和内饰板搭接位置。

　　门外板中部的长圆形凹陷对应外拉手安装区域。该区域不能只按外观开孔处理，实际结构中需要在门内板或加强板上设置拉手底座、锁体拉索或拉杆行程空间，并保证手操作区域与门板曲面之间有足够握持间隙。拉手凹槽的深度、方向和周边圆角会影响雨水导流、漆面流平以及用户握持手感，若凹槽过浅，开启时手指容易滑脱；若过深，则会增加外板拉延成形难度并积累污渍。

　　车门下边缘采用多层水平折线和内收曲面，主要作用是提高外板刚性、引导泥水向下排出，并与门槛密封条形成稳定配合。后门在关闭状态下，下端需要与侧围门槛保持均匀面差，前端与前门保持整齐的分缝，后端与C柱及后翼子板保持安全间隙。间隙过小会在整车扭转、热胀冷缩或涂装公差累积时产生干涉；间隙过大则会影响风噪、水切密封和外观精致感。

　　结构设计思路上，后门外形需先由车身造型面确定，再围绕铰链轴线、锁扣位置、玻璃升降轨迹和密封断面进行工程约束。虽然该模型主要展示外板形态，但在完整车门开发中，内部还会叠加内板、防撞梁、玻璃升降器、门锁、防水膜、线束、扬声器和内饰板。外板上的每一条特征线都应能与内部加强件或安装点形成合理对应，避免大面积无支撑薄板在按压、关门冲击和风压载荷下产生凹陷或异响。

　　安装边界方面，后门前端通过上下铰链与B柱连接，后端依靠门锁与C柱锁扣啮合，上部受窗框和车顶侧梁约束，下部与门槛密封条贴合。铰链轴线的倾角会影响门开启时的自重趋势和与前门前缘的避让关系；锁体位置则决定关门力、密封压缩分布和抗侧碰承载路径。评审此类模型时，应重点检查门外板与轮罩包络、玻璃最大下降位置、把手操作空间、密封条安装面以及焊接边宽度之间的关系，使外观曲面能够顺利转化为可冲压、可焊装、可密封、可装配的车门总成。
