SK40数控刀柄夹持锁套结构

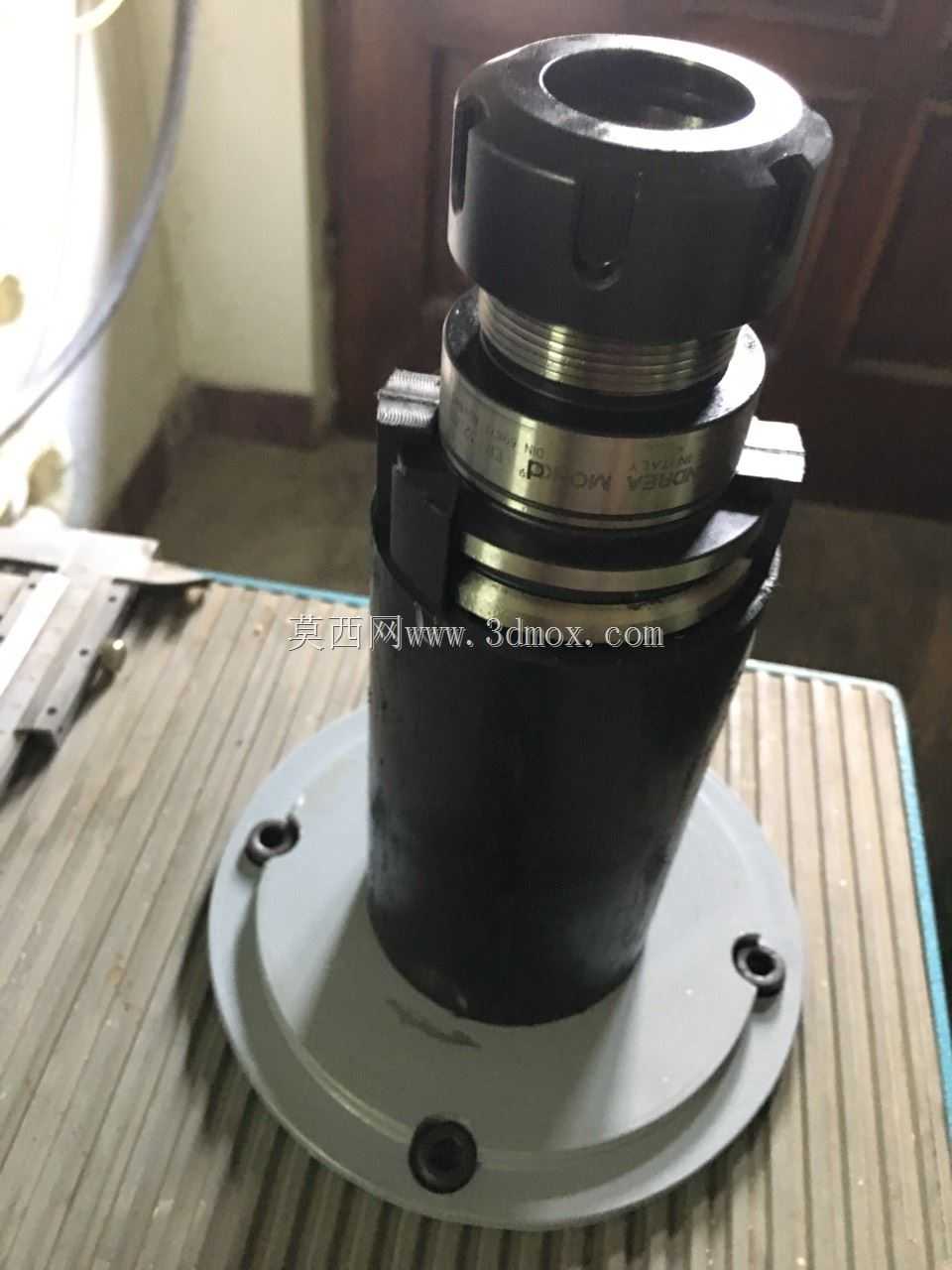

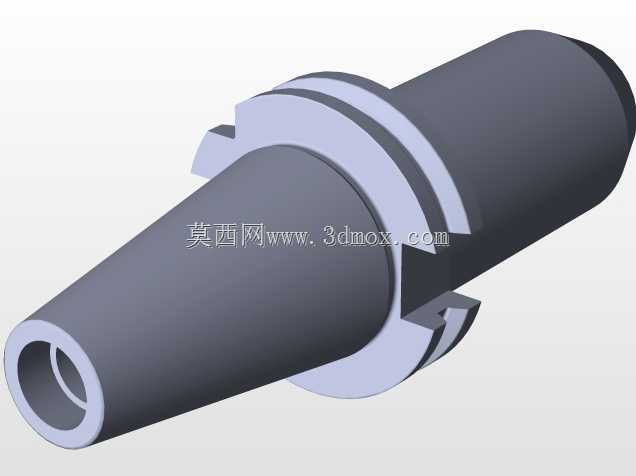

　　该零件对应加工中心主轴端常用的SK40刀柄夹持系统，属于机床刀具装夹链路中的锁紧与定位构件，主要用于立式加工中心、数控铣床、镗铣专机以及高速铣削设备的刀具更换环节。现场使用时，它并不直接承担切削力，而是配合拉钉、筒夹、螺母和主轴锥孔完成刀柄的轴向拉紧、周向限位与换刀姿态保持，尤其在刀库取放刀、主轴松刀和机械手插拔刀具的过程中，能够为刀柄提供稳定的夹持边界。

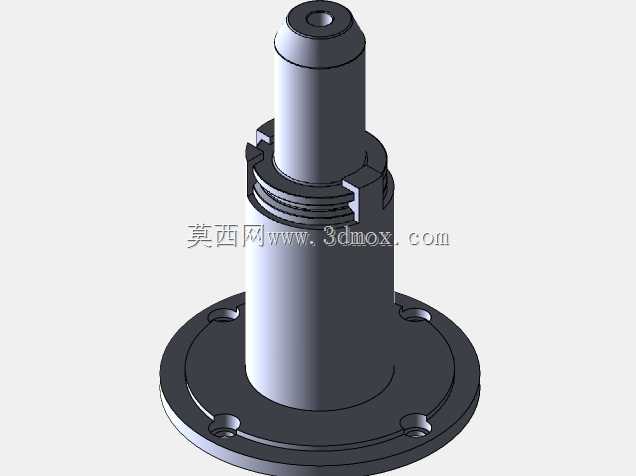

　　从结构外形看，模型主体为阶梯圆筒形态，下部为连续圆柱壁面，内部形成贯通孔腔，可容纳刀柄尾部、拉钉或相关锁紧元件；上端沿圆周分布若干凸起卡爪，卡爪之间留有开口槽。这种布置不是单纯的造型变化，而是为了让夹持部位在受力时具有明确的接触区和让位区。凸起部分用于承受换刀机构或锁紧机构传递的扭矩与轴向约束，槽口则用于装配避让、污物排出以及局部弹性变形。实际加工和装配中，切屑、冷却液和微小杂质容易在刀柄交换过程中进入配合区域，连续封闭端面会增加卡滞风险，而分瓣式开口能够降低异物对定位面的影响。

　　设计思路上，该类夹持夹需要同时兼顾刚性、同轴度和装拆便利性。圆筒外壁承担主要轮廓定位，内壁与刀柄或锁紧件形成配合关系，顶部卡爪则承担止动和传力功能。若卡爪数量过少，周向约束不足，换刀时容易出现偏载；若卡爪过密，槽口宽度减小，加工难度和清洁难度都会上升，且热处理后的变形不易控制。模型采用均布卡爪形式，使受力在圆周方向尽量对称，有利于减少刀柄装入后的倾斜趋势。对于高速旋转工况，对称结构还能降低不平衡量，避免主轴在高转速下出现额外振动。

　　尺寸边界方面，这类零件的外径、内孔和高度都要服从SK40刀柄及主轴端部空间。外径不能干涉主轴端面、刀夹座或机械手卡槽；内孔需保证刀柄尾部通过，同时与配合件保持合适间隙；总高度则影响拉紧行程和换刀手的抓持位置。顶部卡爪的宽度、高度和倒角不能随意放大，因为机械手在刀库与主轴之间转位时，抓刀位置通常只有较小的容错范围。若卡爪外轮廓超出刀座导向区，换刀过程中可能发生碰撞；若倒角不足，刀柄进入时又难以自动导正。

　　在工程建模时，圆柱主体可通过拉伸与切除形成基础腔体，再按圆周阵列建立顶部卡爪和槽口。需要重点控制的是内壁同轴度、卡爪端面平面度以及槽口对称度。内壁若出现明显台阶或偏心，会改变刀柄装配后的中心位置；卡爪端面若不平，锁紧后可能产生点接触，造成局部压痕；槽口边缘则应设置合理圆角或倒角，避免热处理和受载时形成应力集中。对于真实投产零件，材料常选用具有足够强度和耐磨性的合金结构钢，并经过淬火、回火及表面处理，以反复承受换刀冲击。

　　该结构的应用价值在于把刀具夹持中的定位、锁紧和换刀导向集中在一个紧凑零件上。它既服务于机床主轴端的稳定装夹，也影响刀库自动换刀的可靠性。维护时，操作人员需要关注内孔和卡爪接触面的清洁，若发现槽口变形、卡爪崩边或内壁拉伤，应及时更换，否则可能引起刀柄拉紧不足、刀具跳动增大甚至掉刀风险。整体模型结构简洁，但配合关系明确，适合用于机床附件设计、刀库换刀机构校核以及工装夹具教学演示。
