薄板精密校平送料导正整平机组

　　这套薄板整平导正机构主要面向金属卷材开平、冲压自动化送料、剪切线前段以及薄板连续成型工位，处理对象多为冷轧钢板、镀锌板、铝板、不锈钢带等厚度较薄、平面度要求较高的片料。现场布置时，它通常位于开卷机与冲床、剪板机、辊压成型机或焊接工装之间，卷材经过初步展开后进入本机，由多组压辊对材料波浪、翘曲、内应力不均进行反复弯曲矫正，再以稳定姿态向后道工序输送。

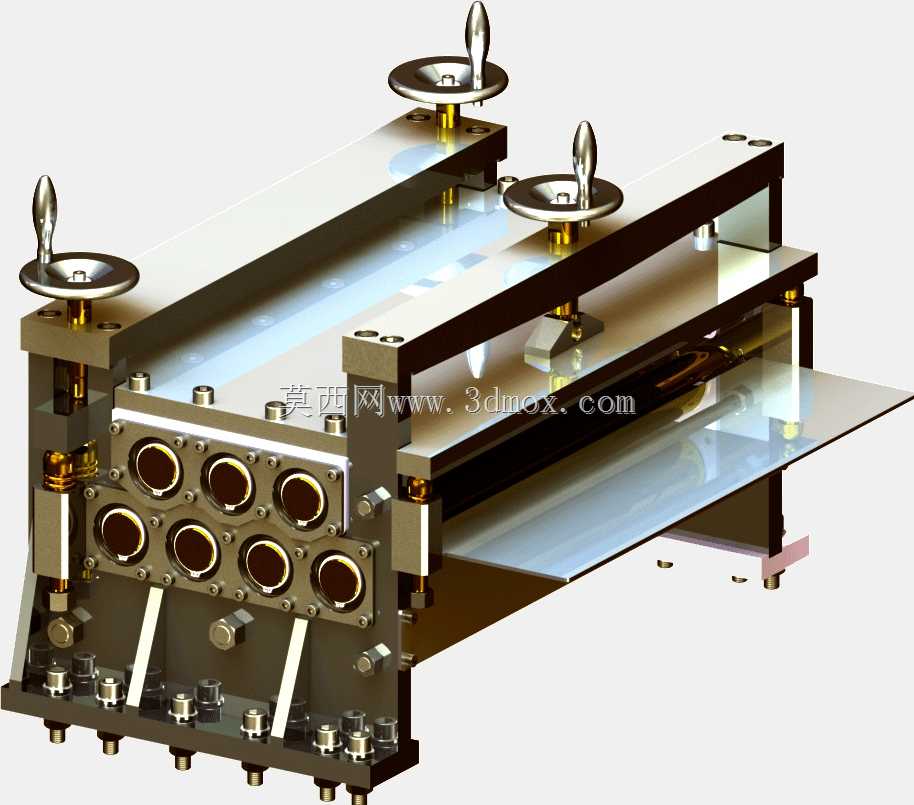

从结构上看，设备主体采用左右墙板与横向连接梁组成刚性框架，上部布置三根带手轮的调节螺杆，手轮通过丝杆带动上辊架升降，从而改变上下辊组之间的压合间隙。三根手轮分别对应进料段、中段和出料段，操作人员可以根据板厚、材料屈服强度和翘曲形式分段调整压下量：

　　入口段可给予较大咬入量，使板材顺利进入辊缝；中段承担主要矫平作用，通过交错辊系使板材产生受控塑性变形；出口段压下量逐步减小，保证出料平直且不产生额外压痕。手轮下方设置锁紧与导向结构，避免设备运行中因振动导致间隙漂移。

辊系是整机的核心部分。下排多根矫平辊沿板材输送方向等距布置，上排辊与其交错排列，板材在通过时经历连续的上下反向弯曲，使纤维长度趋于一致。辊子端部通过轴承座安装在墙板内侧，轴承座位置保留润滑与维护空间，前侧端面上可以看到多组圆形轴承压盖及紧固螺钉，既用于轴向定位，也方便检修拆卸。辊径与辊距的搭配偏向薄板矫平工况：较小辊距有利于纠正短波长波浪，但对机架刚性和辊轴挠度控制要求更高，

　　因此横梁、墙板和压下螺杆都采用较厚重的截面，以减小加载后的弹性变形。

板材入口和出口均设置平直托板，托板表面与下辊顶面保持近似同一高度，作用是在材料尚未被辊组夹持时提供支承，防止薄板下垂、跑偏或折边。出料侧托板延伸较长，适合与后续送料机、模具导料板或剪切工作台对接；安装时需要重点校核托板顶面、辊面输送线和后道设备下模面的高度差，通常要求三者在同一基准平面内，偏差过大会造成板材爬坡、擦伤或送进阻力增大。设备底部设有可调支承脚，用于现场水平校准，墙板下方预留螺栓固定孔，长期高速运行时建议与地基或型钢底座刚性连接。

传动布置可根据产线需求接入减速电机、

　　链轮箱或万向联轴器，使矫平辊获得同步线速度。若用于冲压自动化，还需与后续伺服送料机建立速度匹配，避免材料被强行拉扯或在辊间形成拱料。机架侧面留有传动组件安装空间，端盖、轴承座和连接轴的位置在三维结构中均有明确表达，便于设计者继续补充电机、链轮、防护罩和传感器等外围单元。

建模时需要特别关注运动干涉与装配关系：上辊架升降行程内，手轮螺杆、导向柱、横梁螺母和辊子端部不能发生碰撞；上下辊组在最小开口位置仍需保留合理间隙，防止辊面直接接触；托板与辊子之间要留出板材通过缝隙，同时避免缝隙过大导致薄料嵌入。墙板上的轴承孔同轴度、辊轴平行度以及螺杆中心距，是保证板材不跑偏、不产生斜向应力的关键尺寸。外形边界方面，整机宽度取决于可加工板宽，高度随手轮调节行程变化，前端手轮和手柄占用操作空间，检修区应预留轴承座抽出距离，出料侧则需保留板材过渡和防护栏位置。

该机构适合集成到钣金开卷校平线、冲压自动送料线、家电面板成型线和柜体板加工单元中。结构设计强调可调性、刚性和维护便利性，通过分段压下、交错辊系和稳定导向，实现薄板从卷曲状态到平直送进状态的连续转换。
