万能铣床辅助运动齿轮传动箱结构

　　这套齿轮传动结构主要服务于万能铣床的辅助运动回路，在常规铣削加工之外承担进给换向、低速微调、工位切换时的动力传递任务。车间现场修配铣床时，辅助运动链常因长期频繁正反转出现齿轮侧隙增大、手柄换挡卡滞、箱体支承孔磨损等问题，单独拆解测绘原有传动件耗时较长，直接参照完整三维结构核对轴系布置、齿轮啮合关系和箱体安装点位，能大幅缩短现场维修的测绘周期，也便于在设备改造时重新核算传动比与支承跨距。

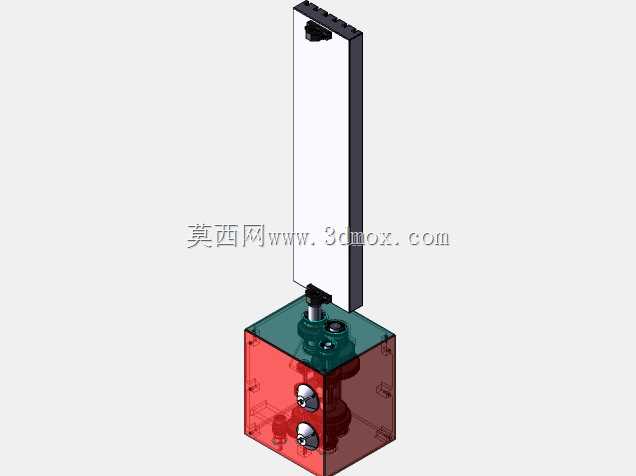

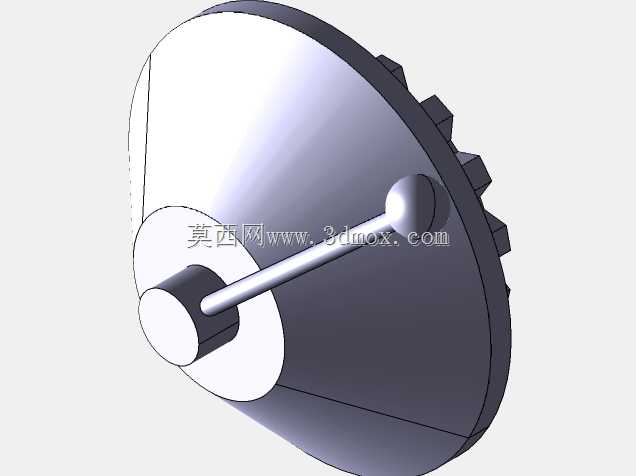

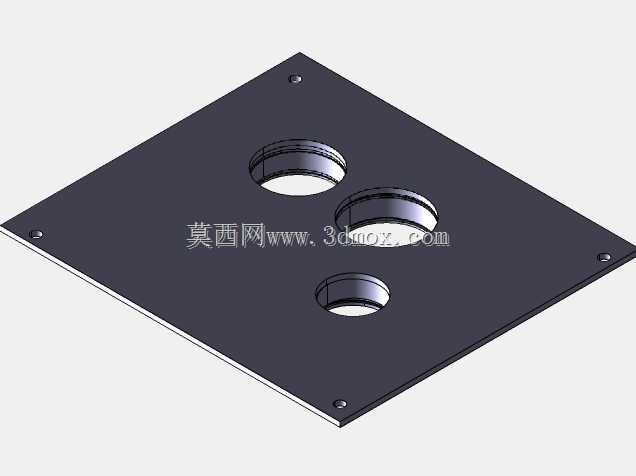

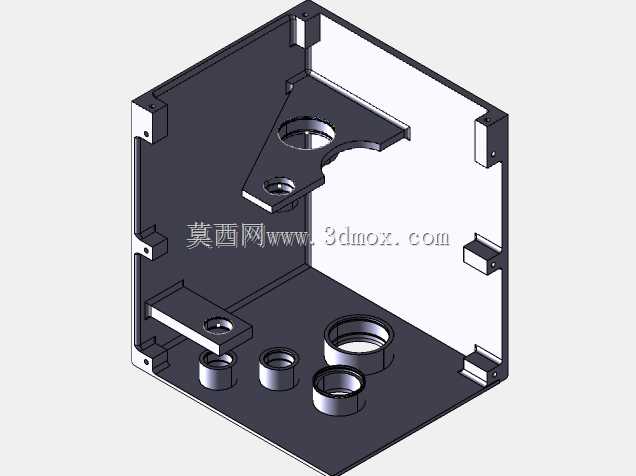

　　下部箱体采用近似立方体的紧凑布局，内部容纳多级啮合齿轮、两根平行传动轴以及端部操作旋钮，箱体侧壁预留的两个轴端伸出位用于连接外部手动操作件或微动驱动源，透明化的箱体表达可以直接观察内部齿轮的啮合层级：动力从一侧轴端输入后，经不同齿数的齿轮副逐级减速，最终将运动传递到与铣床滑枕、工作台辅助移动机构相连的输出端。箱体顶面设置透明盖板，既封闭润滑油腔、防止切屑与切削液溅入传动副，也能在调试阶段直接观察齿轮喷油润滑状态与啮合接触印痕，无需反复拆解箱盖排查异响来源。

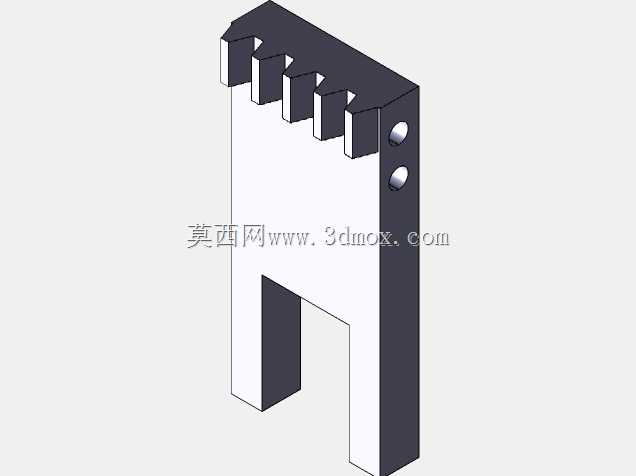

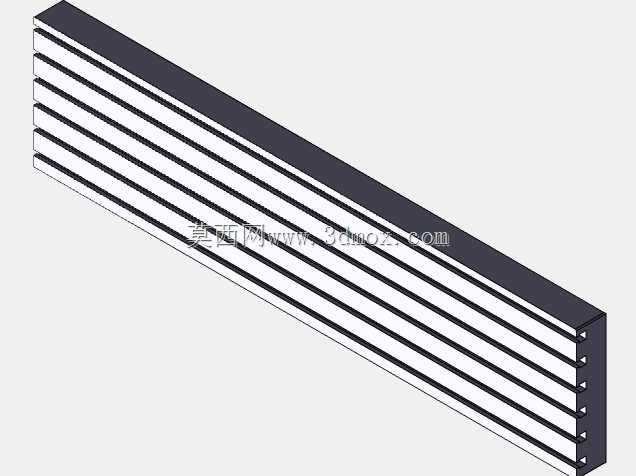

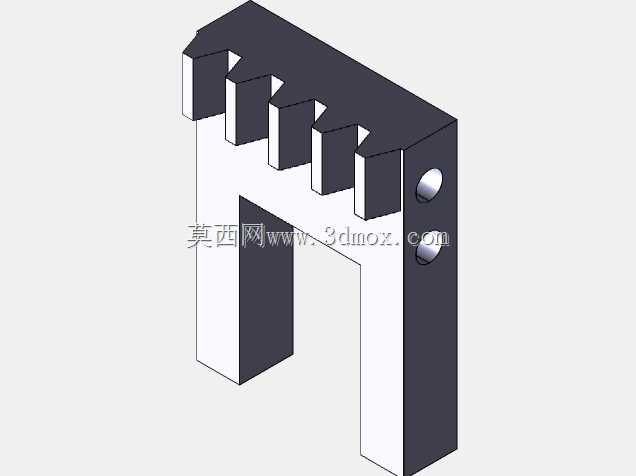

　　上部竖立的长条形构件是传动箱与铣床床身连接的支承导向座，座体侧面预留等距安装孔位，可直接贴合固定在万能铣床的床身侧壁或升降台旁的安装基面上，长导向面与箱体输出轴保持严格平行，保证传动链输出轴线与铣床辅助进给丝杠轴线的同轴度要求。设计时没有将传动部件完全封闭在厚重铸铁壳体内，而是采用下箱上座的分体式布局：下部箱体集中承载所有齿轮传动副，保证啮合区域的刚度与密封性能，上部细长支座仅承担连接定位与运动导向作用，整体重量相比整体式铸铁箱体降低约三成，在教学实训、小型设备改造场景下吊装与对位都更方便。

　　从安装边界来看，下部箱体的立方体轮廓可嵌入铣床床身侧面预留的安装凹腔，侧壁伸出的操作轴端距离箱体基准面的高度符合普通万能铣床的操作手柄人机工程位置，工人站在机床操作位无需大幅俯身即可拨动换挡旋钮、切换辅助运动的进给档位。上部支座的长度覆盖铣床升降台的全行程辅助导向区间，支座顶端的限位结构可避免传动连接件超行程脱出，所有安装孔的孔距与通用6S规格铣床的床身安装孔位匹配，不需要二次扩孔或额外加装过渡连接板即可完成对位装配。

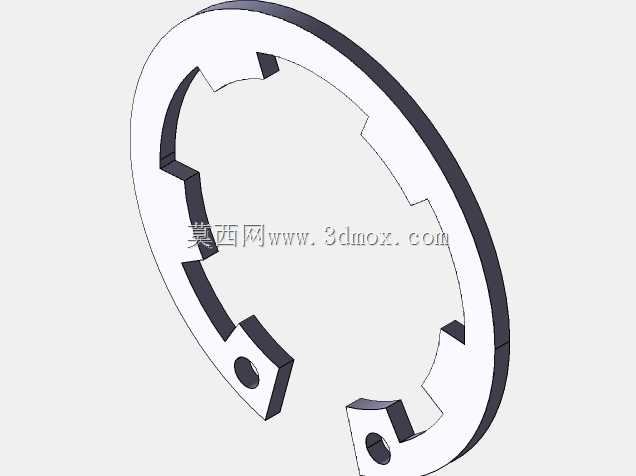

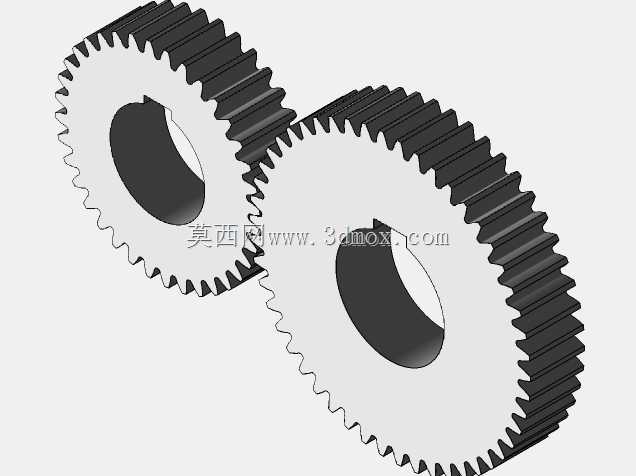

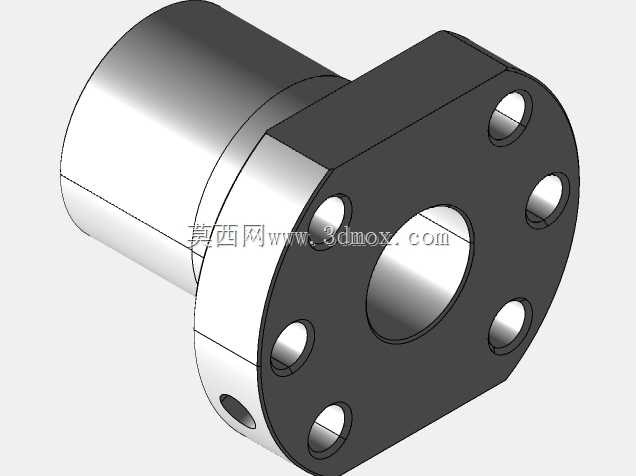

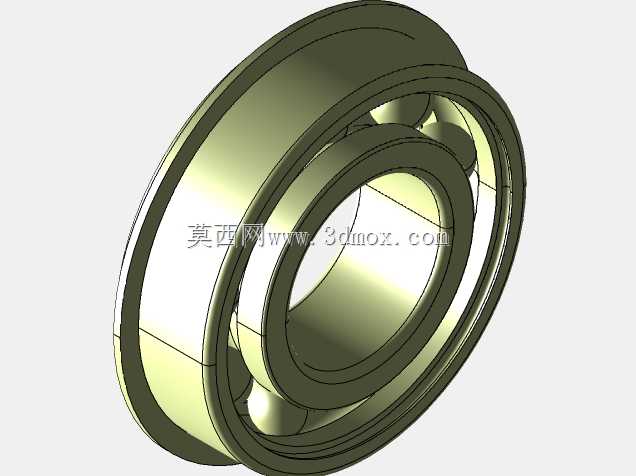

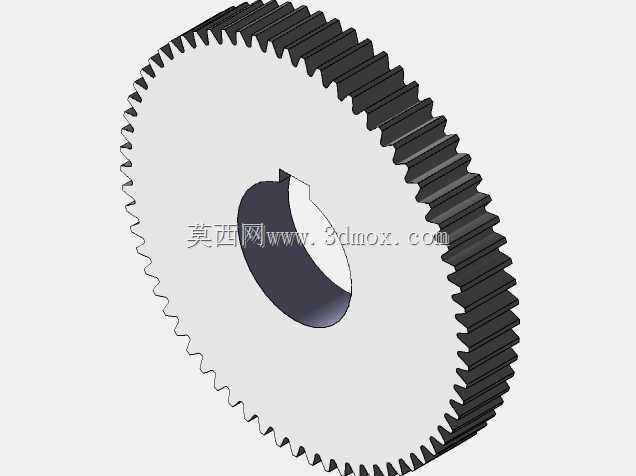

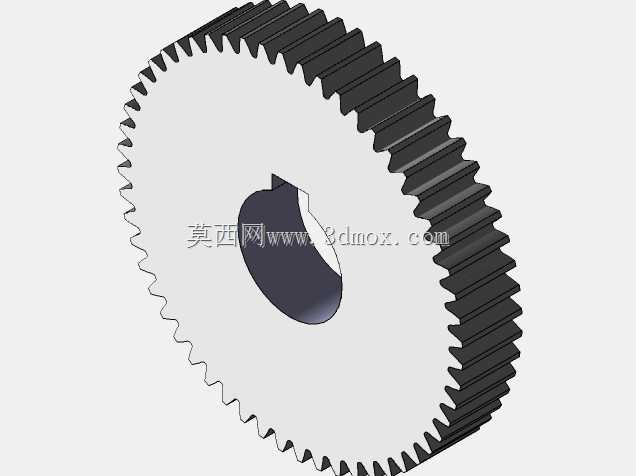

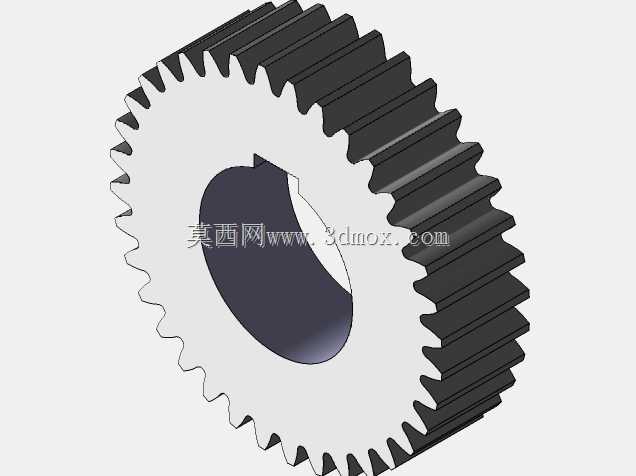

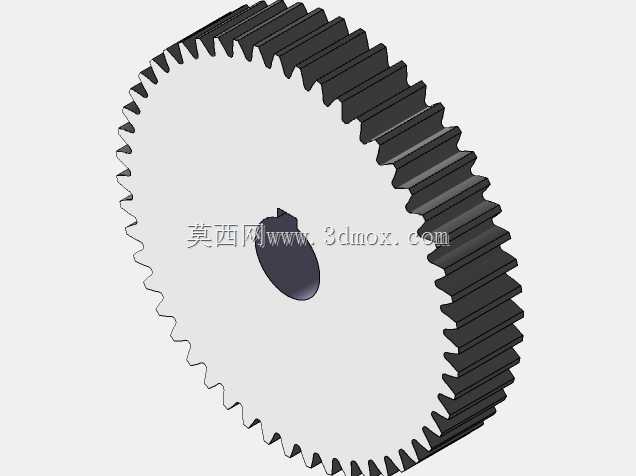

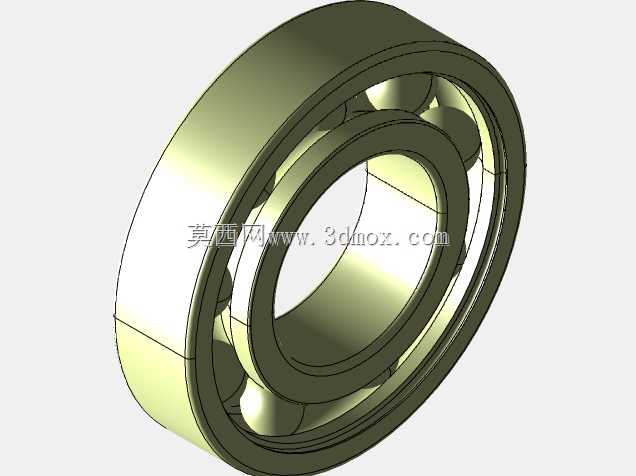

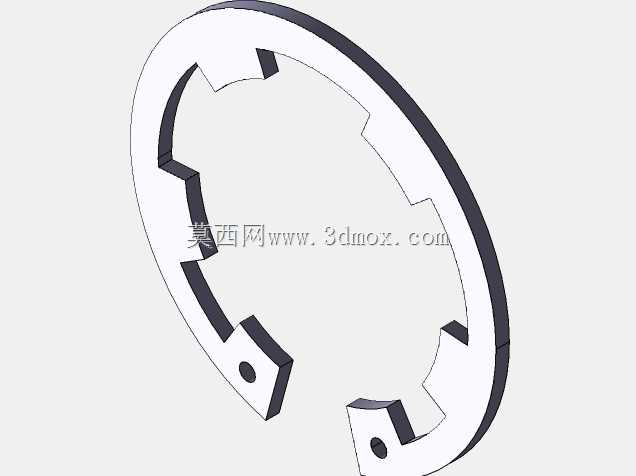

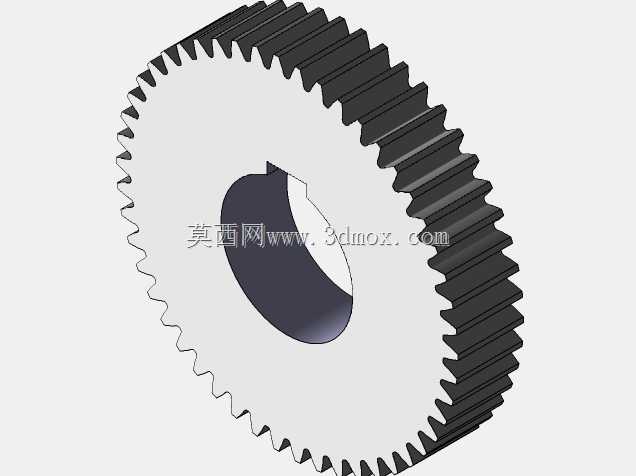

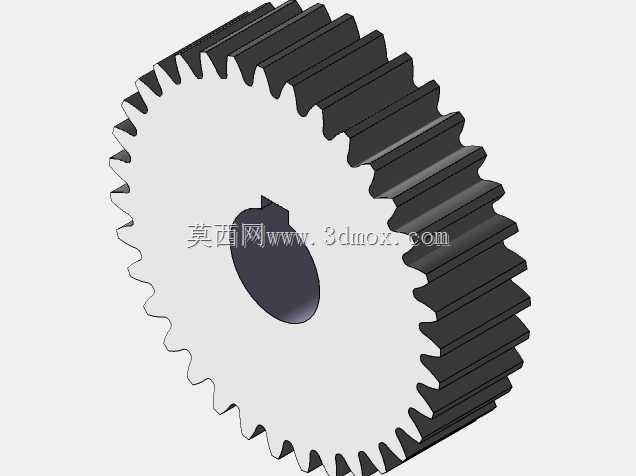

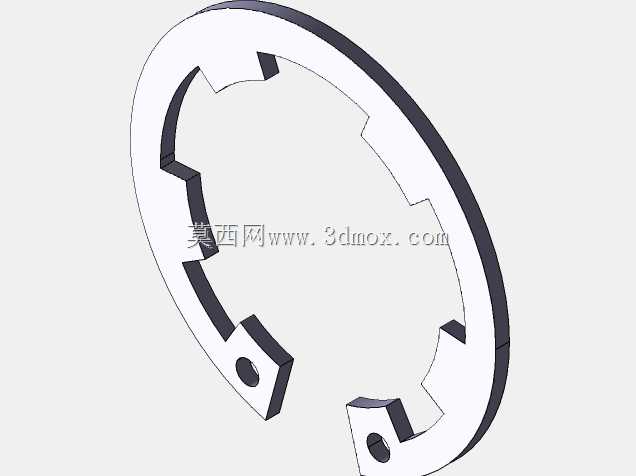

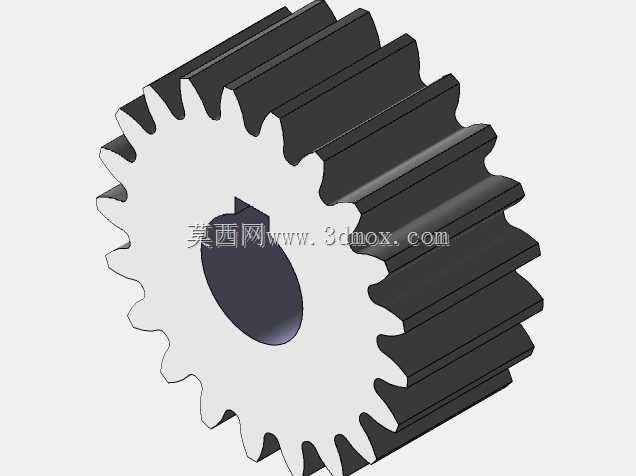

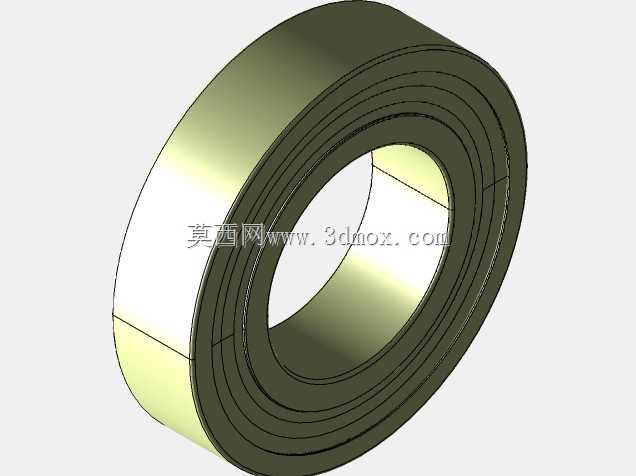

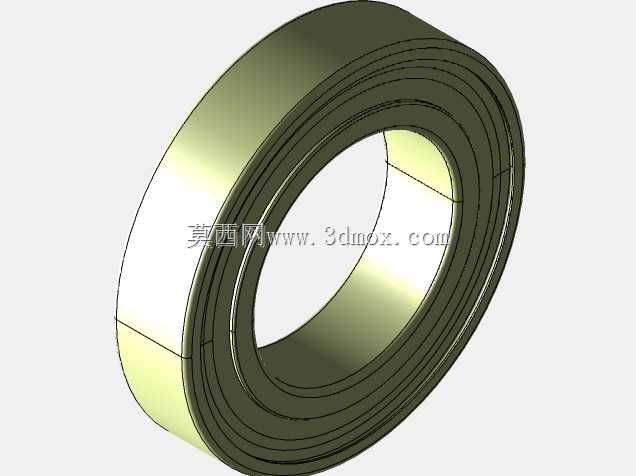

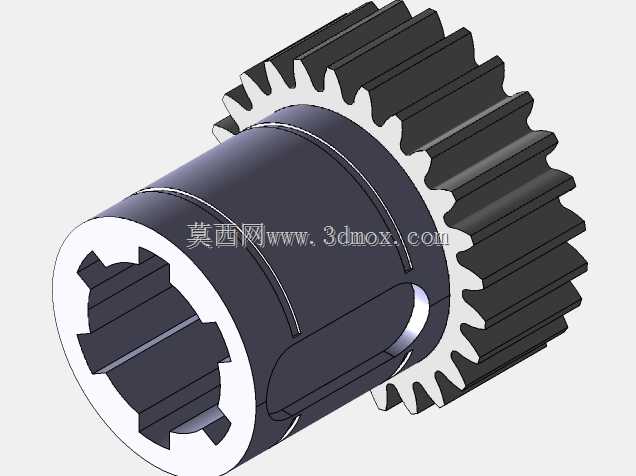

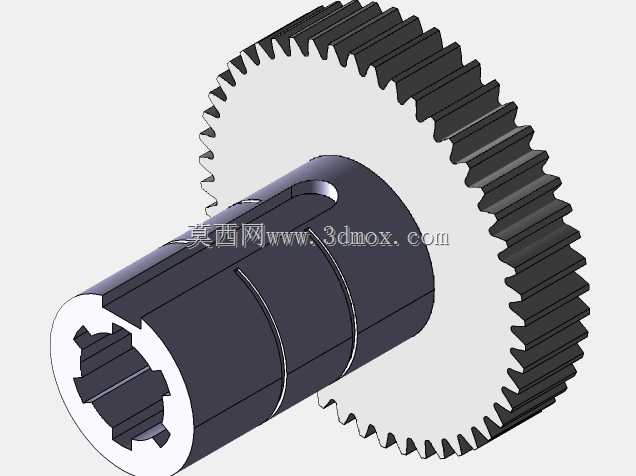

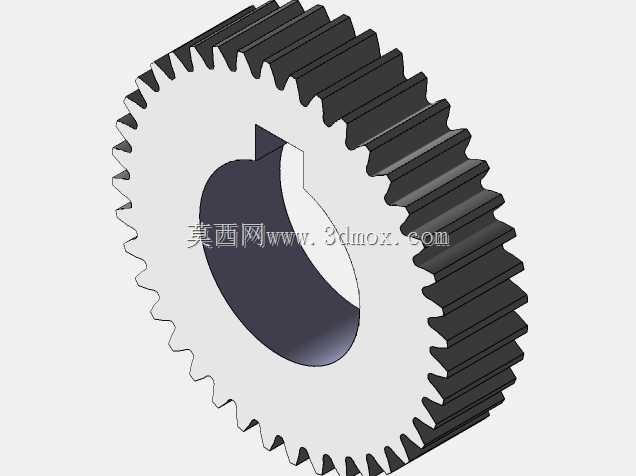

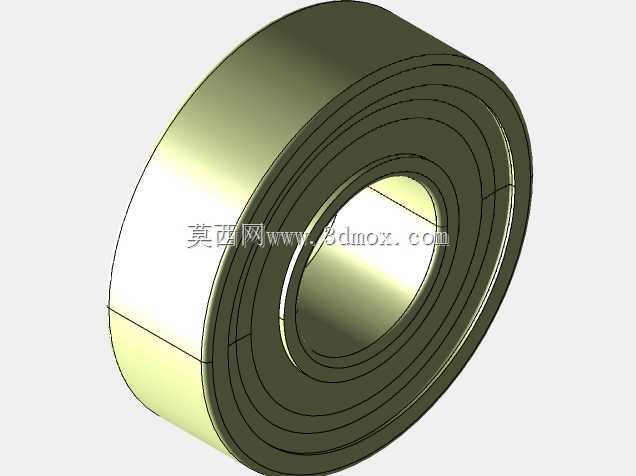

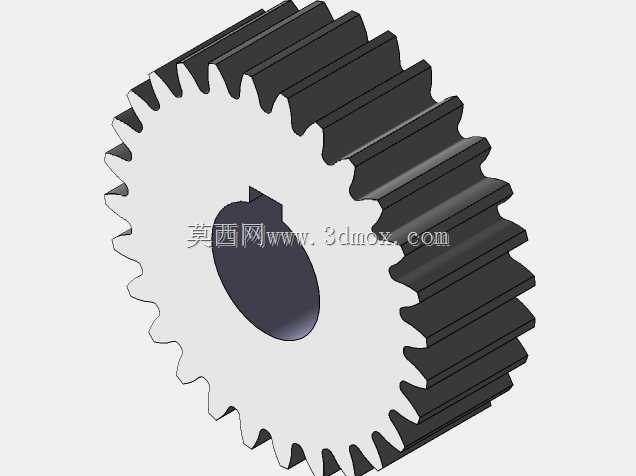

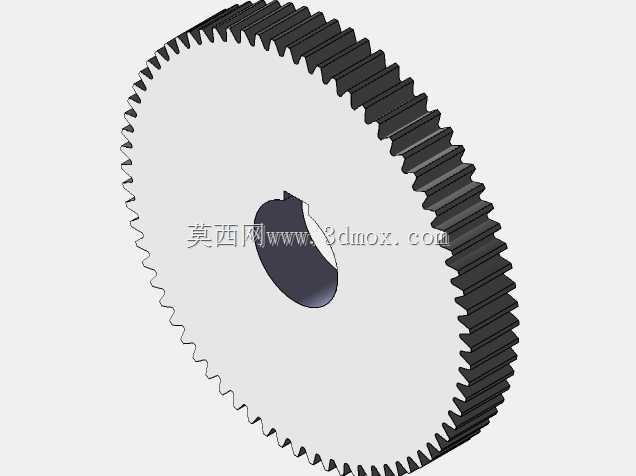

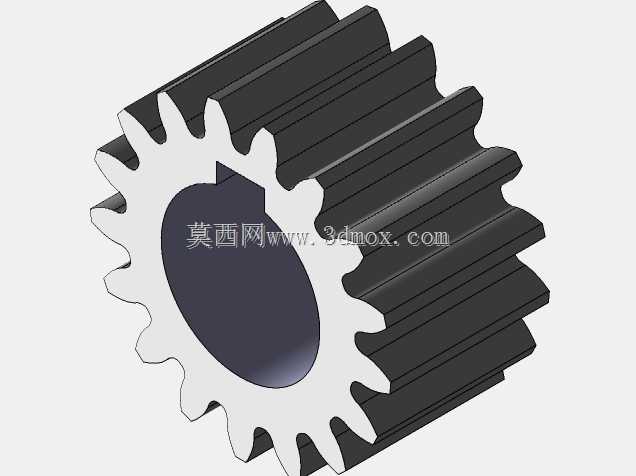

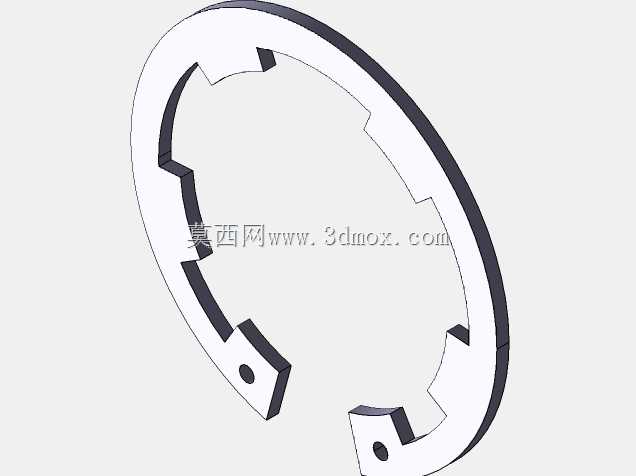

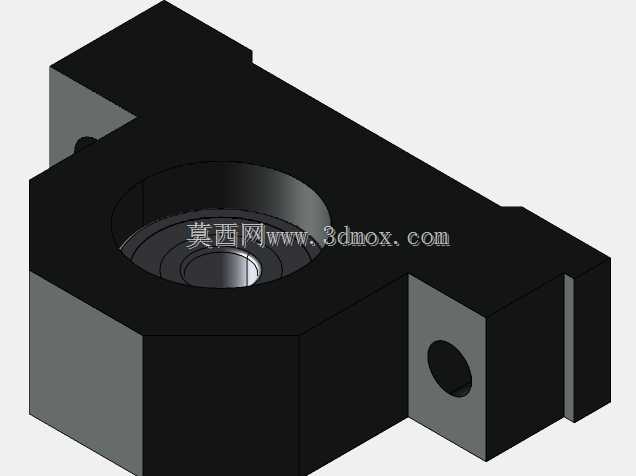

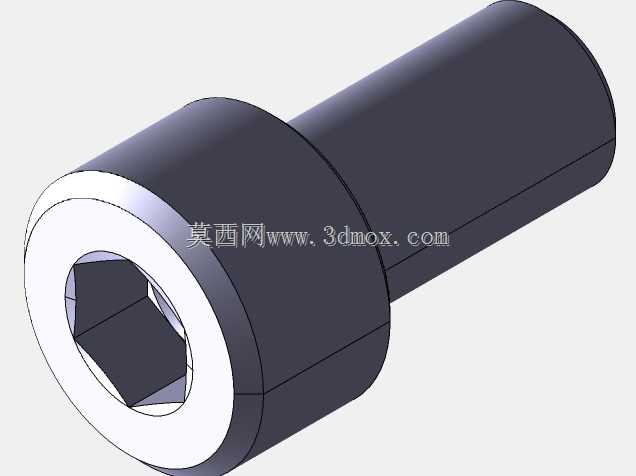

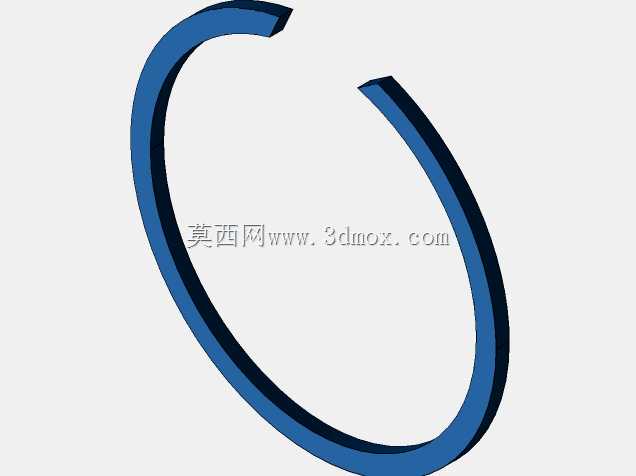

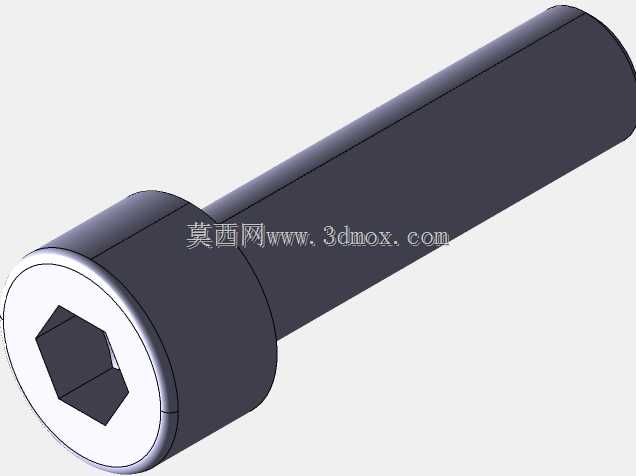

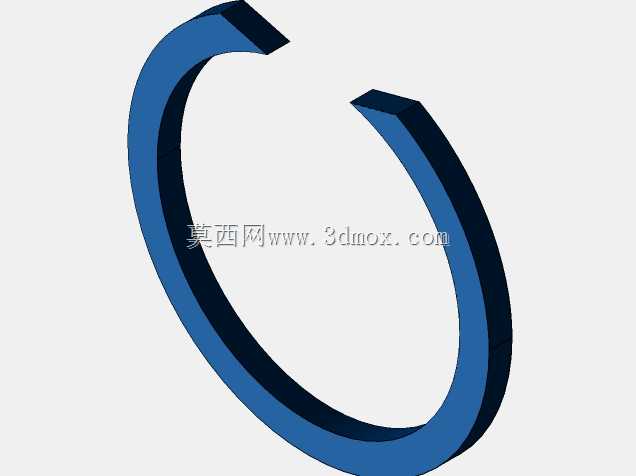

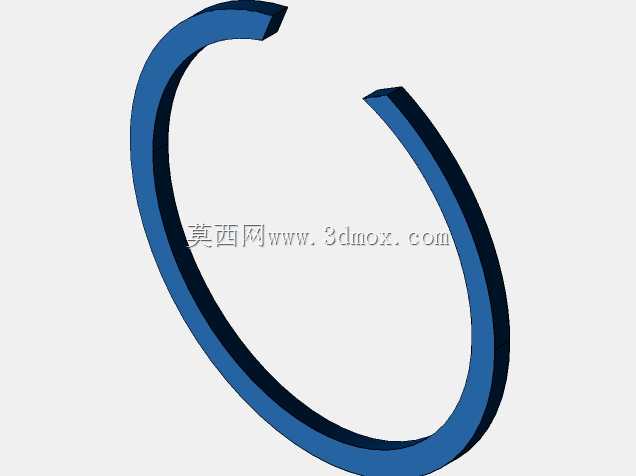

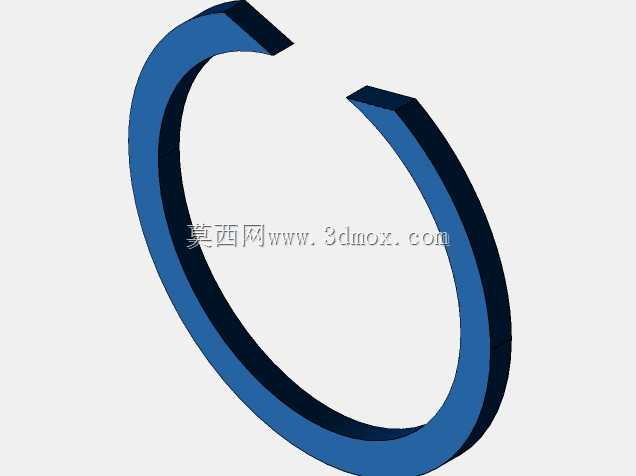

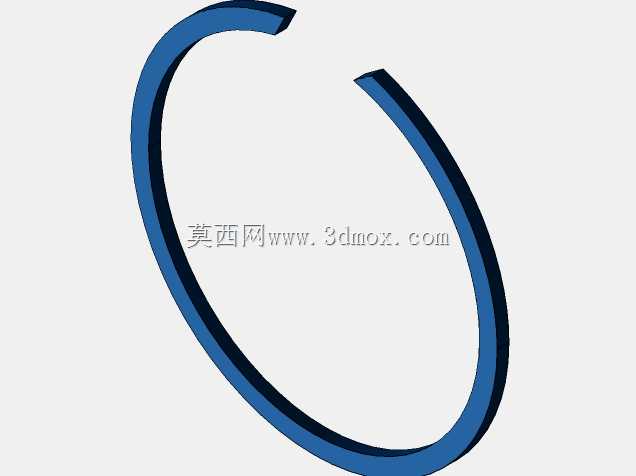

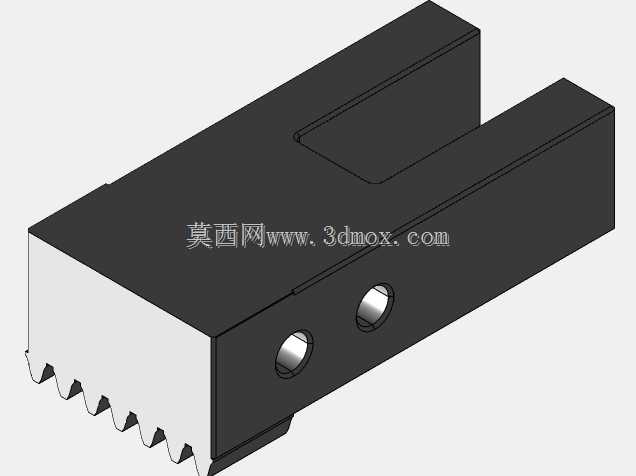

　　结构设计过程中优先保证传动链的抗冲击性能：铣床辅助运动在快速对位时会产生瞬时换向冲击，因此齿轮副采用斜齿与直齿搭配的布置形式，低速重载段使用斜齿轮提升啮合重合度、降低换挡噪音，手动微调段使用直齿轮方便滑移换挡、避免斜齿换挡时的轴向卡滞。箱体内部的齿轮轴支承位两侧都设置了轴承安装台阶，台阶高度差经过校核，可同时容纳深沟球轴承与推力垫片，承受齿轮啮合产生的径向力与换向时的轴向窜动力，长期运行后轴端窜动量可控制在普通铣床辅助进给的允许公差范围内。

　　在实训教学场景中，这套透明化展示的传动结构能让学员直观理解机床齿轮箱的动力传递路径：从外部操作件的运动输入，到多级齿轮副的变速换向，再到输出端连接工作台进给机构的完整链路，相比二维装配图纸更易建立空间装配关系认知。设备改造场景下，工程师可直接在该结构基础上调整齿轮齿数配比，修改箱体支承孔的中心距，适配不同型号铣床的辅助进给速度要求，也可将上部支座的安装孔位调整为适配数控改造的伺服电机连接法兰，把传统手动辅助运动升级为数控自动进给，保留原有箱体传动刚度的同时完成机床数控化升级。箱体下部的容腔结构预留了润滑油储存空间，齿轮运转时可通过飞溅润滑覆盖所有啮合齿面，不需要额外加装复杂的供油管路，日常维护仅需定期从箱体侧壁的油塞孔更换润滑油即可，符合普通机加工车间的设备维护习惯。
