前置滚筒式全自动家用洗衣设备结构

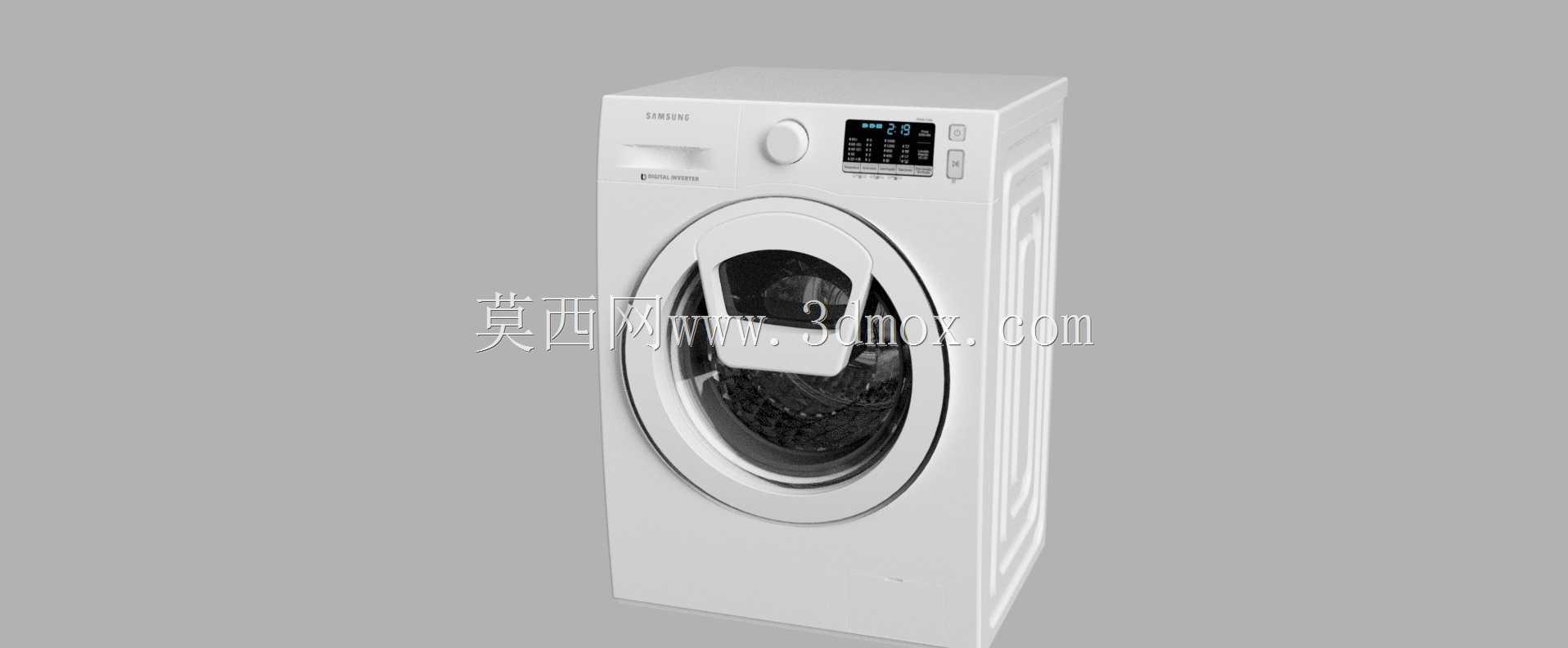

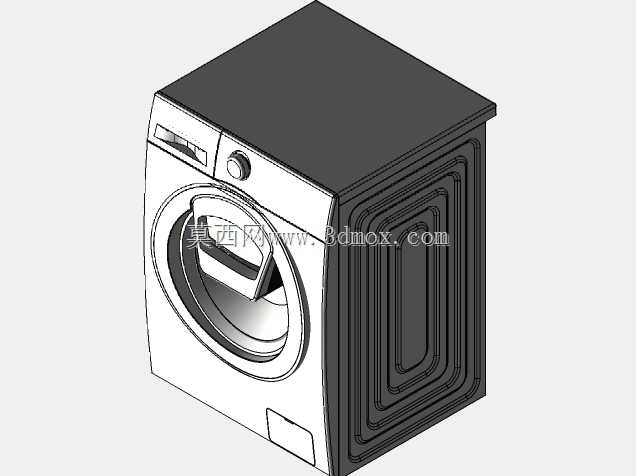

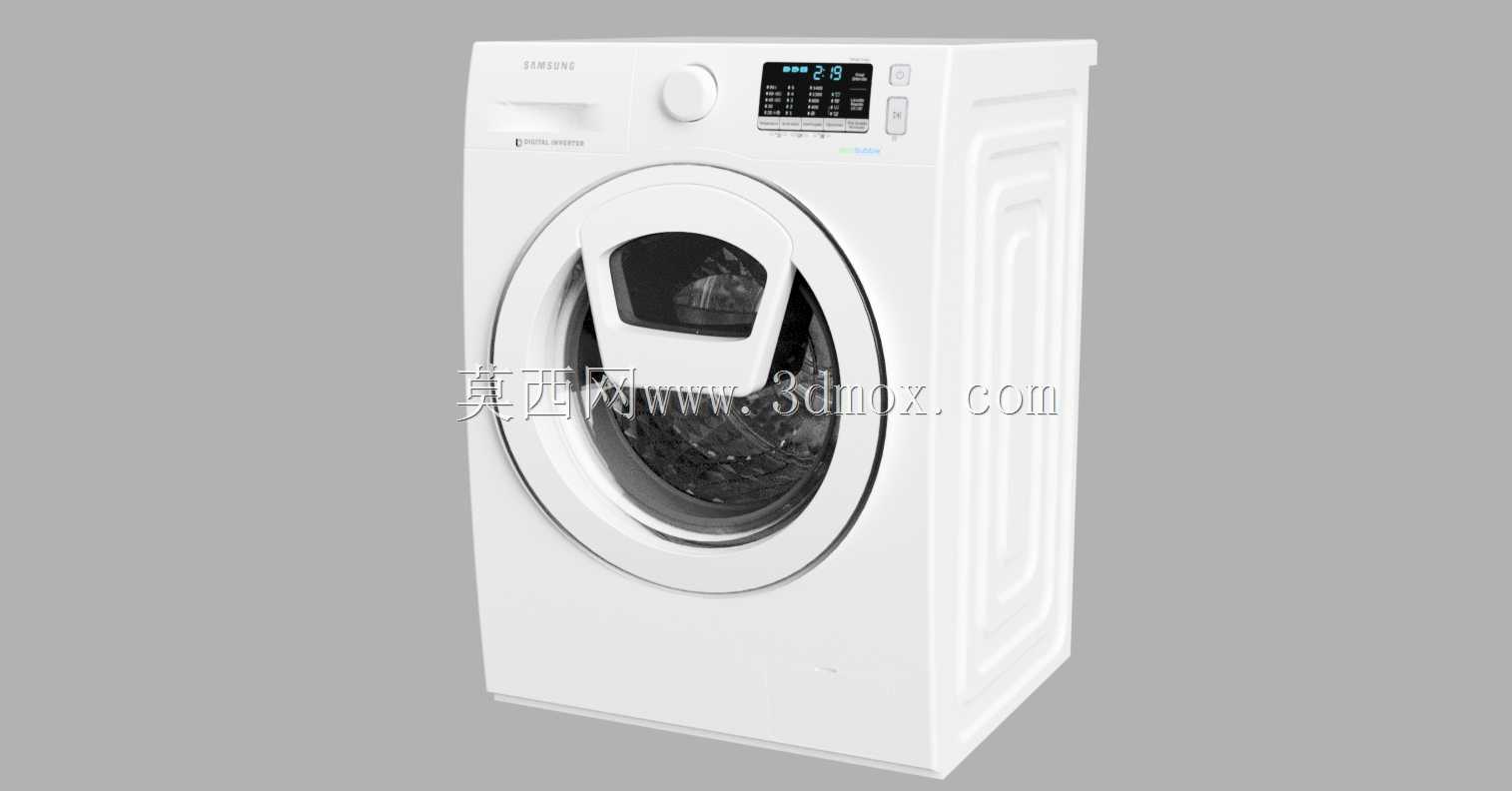

　　这套前置滚筒式洗涤设备三维结构，面向家用洗衣场景与嵌入式厨电配套布局展开建模，整机采用方正立柜式钣金外壳搭配前置圆形透明舱门的经典布局，在住宅阳台、卫生间、开放式厨房嵌入式家电位等场景中都能适配安装。从结构设计逻辑来看，整机外壳采用薄钢板折弯拼焊的柜体框架，顶部为整块平整钣金台面，可临时放置洗涤用品；正面左上角内嵌洗涤剂投放抽屉与程序控制旋钮区域，正面核心位置开设大直径圆形舱门，舱门采用双层结构：外圈为刚性密封门框，内嵌透明观察窗，既可以在洗涤运行过程中直接观察内筒衣物翻滚状态，也通过门体铰链与锁紧机构保证高速脱水工况下的舱门密封锁止，避免运行中误开门出现溢水风险。设备背部做了多层阶梯式凹凸加强压型，这一设计是家用滚筒洗衣机钣金柜体的典型工艺：薄钢板通过冲压压出连续回形加强筋，在不额外增加板材厚度、控制整机自重与成本的前提下，大幅提升后背板的结构刚性，抑制设备在高速脱水偏心负载下产生的柜体共振，降低运行噪音。设备正面底部预留了小型检修盖板，日常使用中可拆开清理排水泵过滤器、排查排水管路堵塞，不需要整体移动设备即可完成常规维护。

　　从安装边界维度梳理，这类滚筒洗衣设备的整机宽度通常控制在600mm标准柜体模数以内，深度适配常规橱柜600mm进深预留位，高度对齐国内主流台式厨电的850mm标准高度，嵌入式安装时仅需要在背部预留50mm左右的空隙布置进水管、排水管与供电线缆，左右两侧各预留20mm以上散热间隙即可，不需要额外预留过大操作空间。设备内部的核心功能单元包含悬浮安装的不锈钢洗涤内筒、配重块、驱动电机、排水泵、进水电磁阀与减震支撑组件：内筒通过多根减震阻尼器挂装在柜体框架上，脱水阶段内筒转速可达每分钟上千转，衣物偏心产生的振动通过阻尼器与配重块吸收，避免振动直接传递到外壳与相邻橱柜。

　　建模过程中完整还原了外壳的分件逻辑：顶部台面、左右侧板、后背板、前面板均为独立钣金件，通过侧边卡扣与底部紧固件拼接，舱门的铰链开合轨迹、门锁卡扣配合位置都做了对位还原，控制区的旋钮、投放抽屉的抽拉行程也保留了运动空间校验。在结构选型层面，这类前置滚筒设备相比波轮顶开式机型，具备可嵌入橱柜、上方可叠放烘干机、洗涤过程衣物磨损率更低的特点，适合家装一体化设计场景；建模时特意区分了外壳钣金的薄件特征与内部厚重配重块的体量差异，后背板的冲压加强筋特征完全按照实际钣金冲压工艺的拔模角度制作，没有出现工艺无法实现的尖锐直角结构，前面板的圆弧舱门边框过渡、底部检修口的扣手位置都贴合实际量产家电的开模与装配逻辑，既可以作为家电产品结构设计的参考样件，也能用于家装厨卫布局的设备占位校核、家电展示场景的三维素材使用。
