球团厂工业生产线成套设备结构

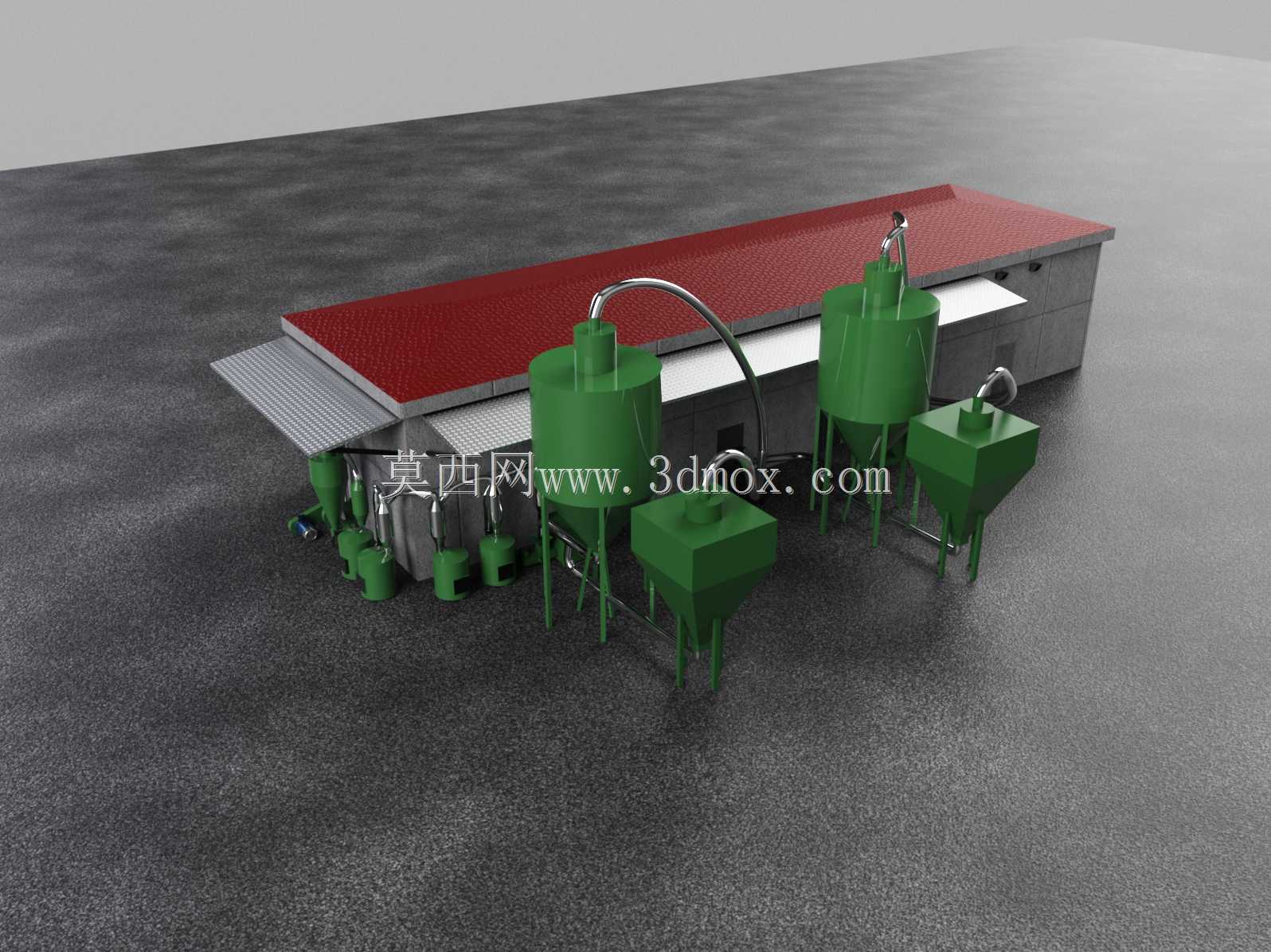

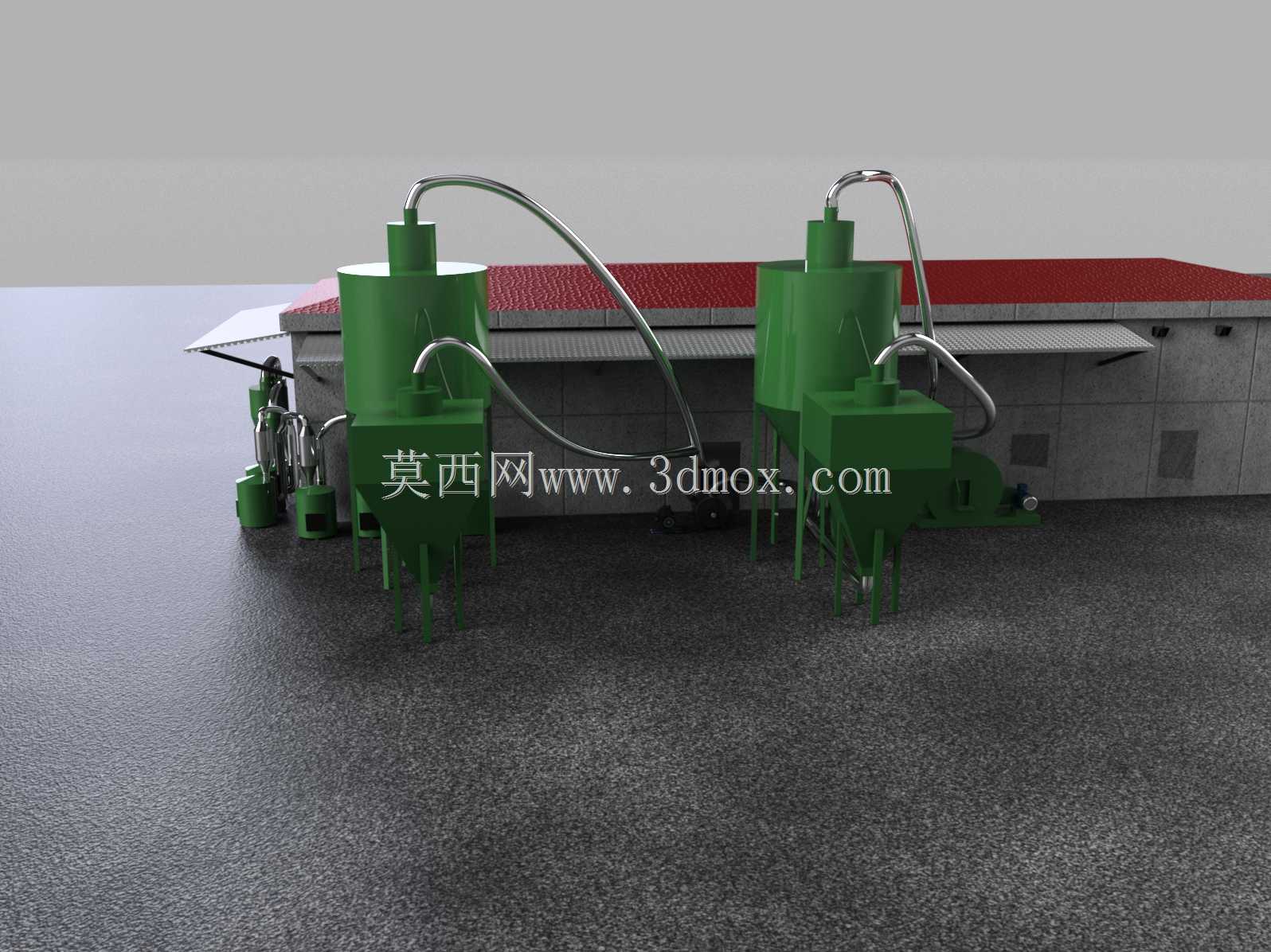

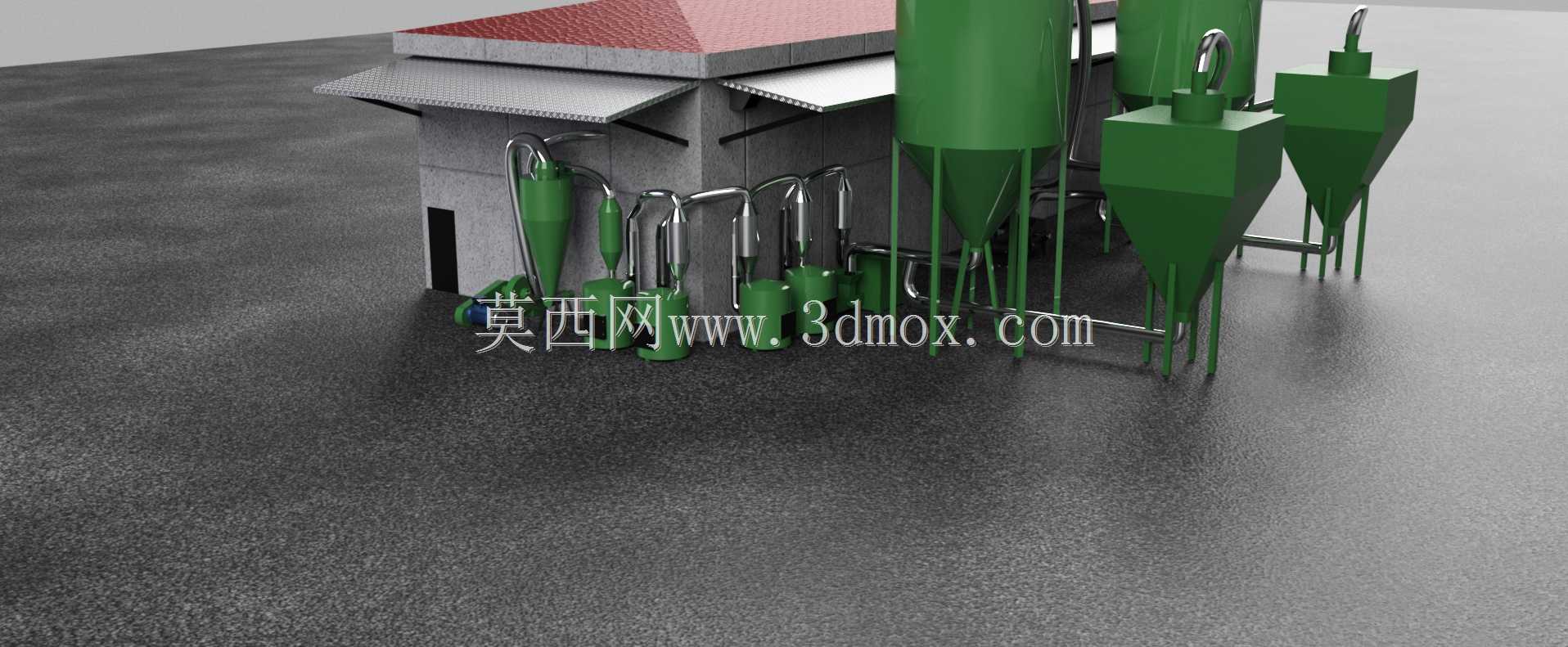

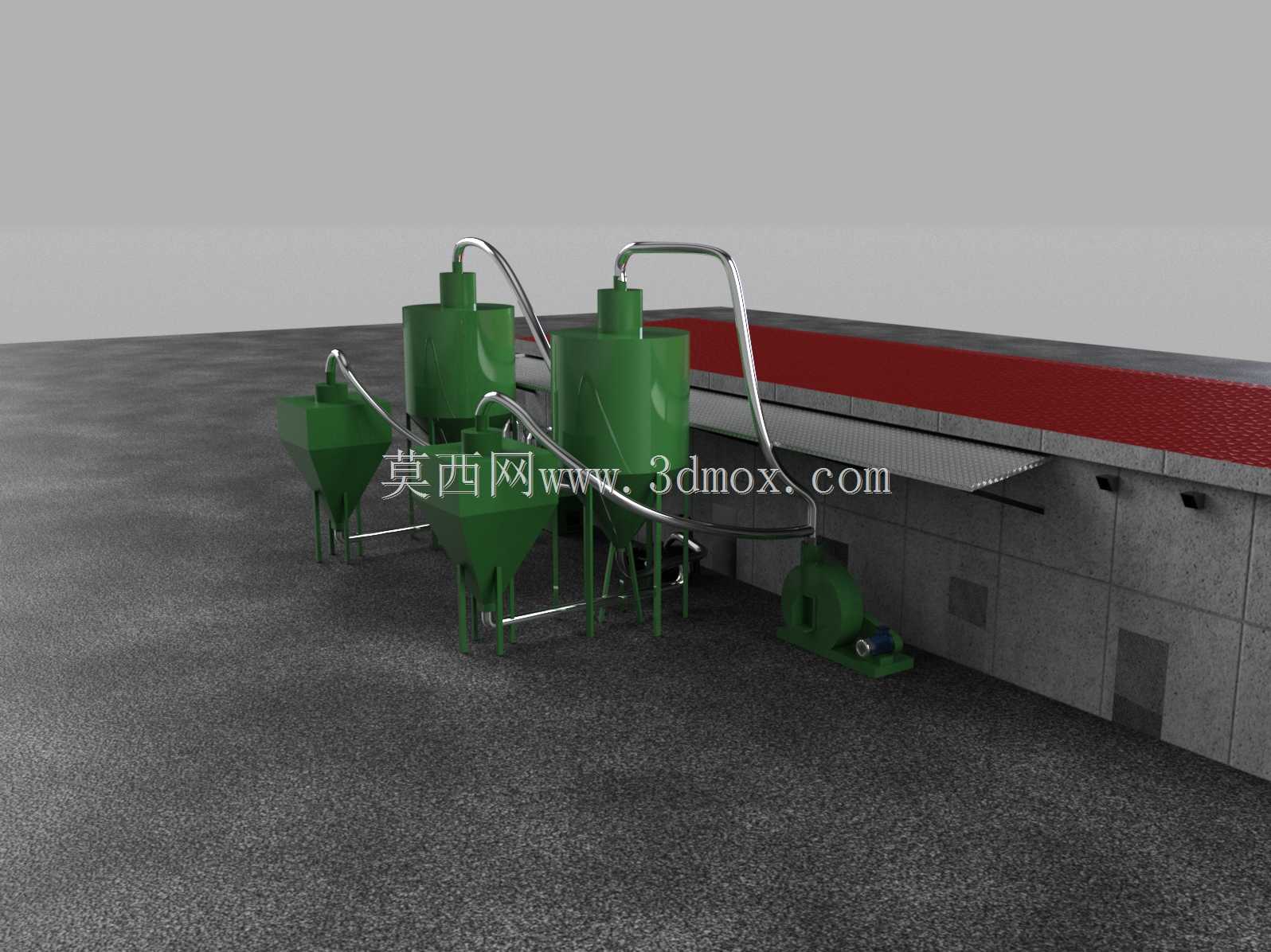

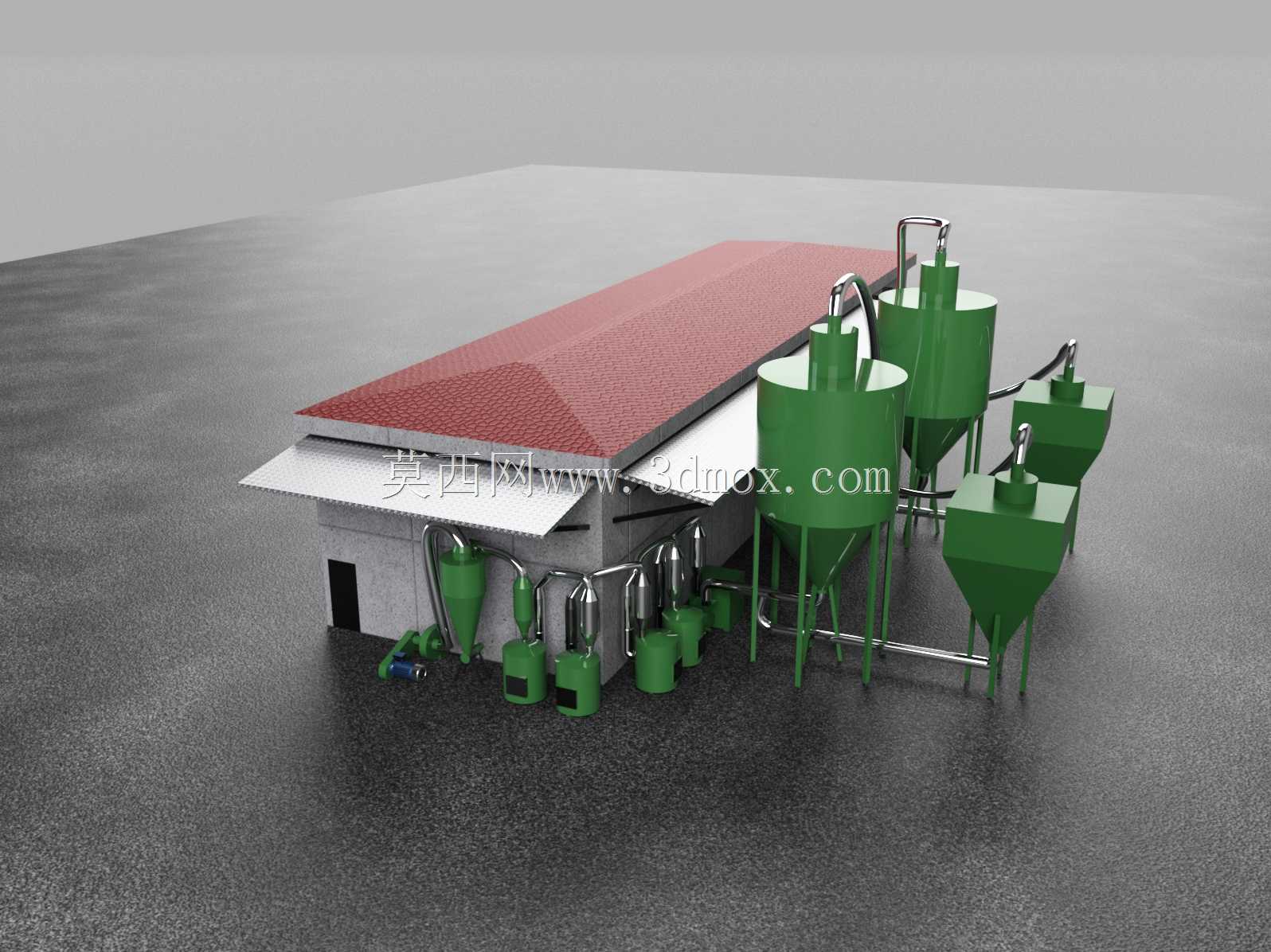

　　这套三维结构围绕球团生产厂区的工艺段展开，主体包含厂房操作间、多组锥底料仓、旋风分离装置、管路输送系统以及配套支架，适合选矿、冶金原料预处理场景中用于生球制备、粉料收集与物料转运环节的方案校核。从现场布置逻辑看，设备并非单台孤立机械，而是按工艺流程把储料、分级、输送、收尘几个功能串接在一起：高大的立式锥斗承担中间缓存与均匀给料，下部锥角按粉料顺畅下落的休止角设计，避免含水造球物料在仓壁搭桥；旁侧较小的锥斗配合顶部弯管，更接近旋风收料或缓冲计量单元，物料沿切线进入后靠重力与气流分离，粗颗粒向下排出，含尘气流沿管路进入后续处理段。

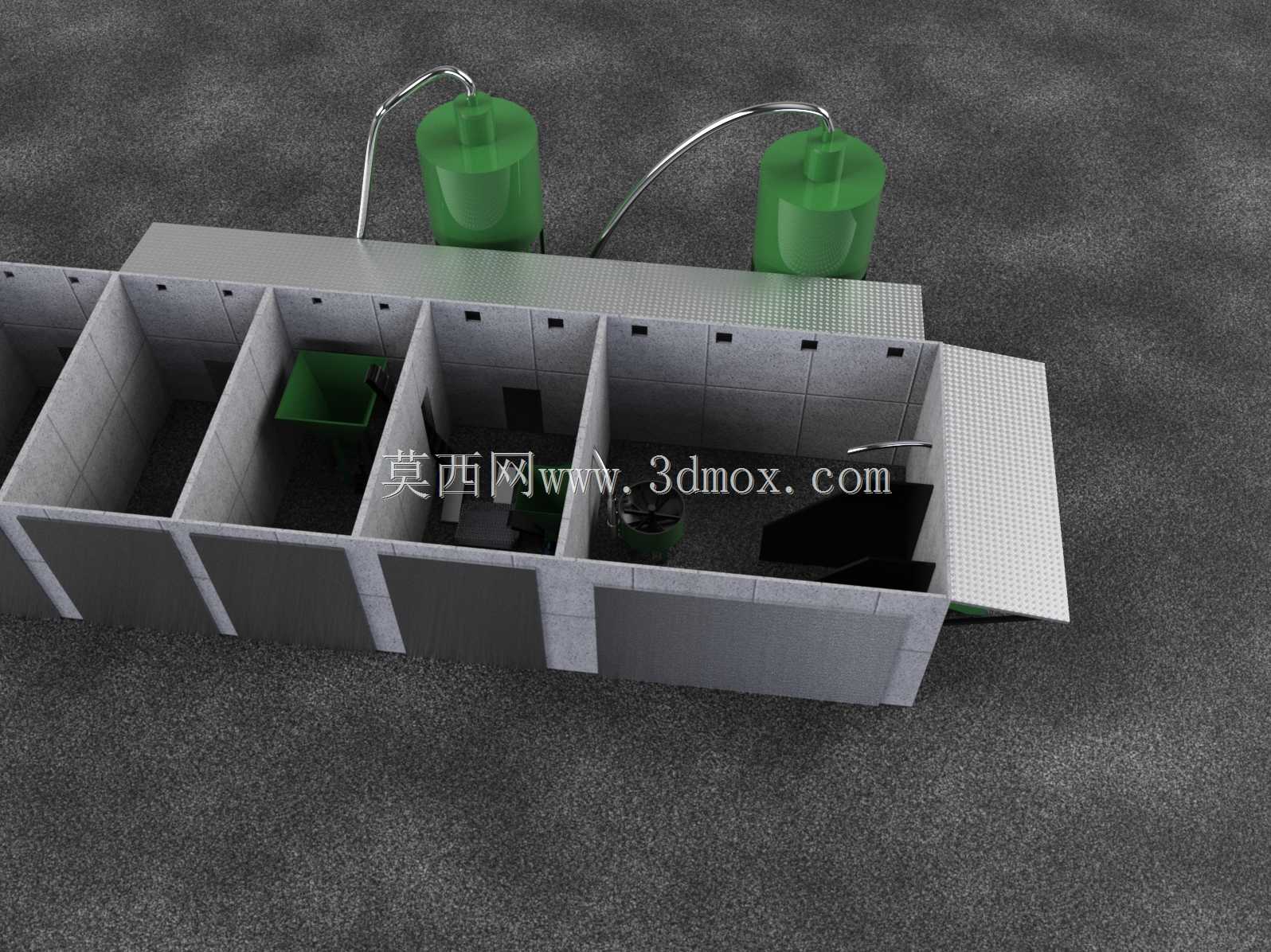

　　建模时先确定厂区安装边界：厂房部分采用坡屋顶与挑檐结构，内部预留设备检修通道和管道穿层位置，外部设备区按操作间距排布，仓体支腿落在硬化地面上，支腿间留出清料和巡检空间。外形上，高料仓为圆筒加圆锥的组合罐体，顶部设置排气与进料接口，侧面布置检修爬梯和平台连接点；小锥斗同样采用上筒下锥结构，通过细长支腿抬高出料高度，便于下方接皮带或转运设备。管路部分用多段弯管、阀门和水平横管连接各设备，弯头曲率半径按气力输送磨损特性选取，减少物料转向时的局部冲击；管道沿厂房外墙和设备支架敷设，低点预留排堵口，高点设置排气点。

　　结构设计重点在于支撑稳定性与工艺可达性。料仓满载时竖向载荷大，支腿采用型钢框架形式，并在腿间增加横撑和斜撑，抵抗风载和物料偏载引起的扭转；仓锥段与直筒段连接处设置加强环，避免薄壁仓体在负压或料压作用下局部失稳。旋风装置入口管与锥段保持偏心切向关系，内部流道顺滑过渡，三维装配中需重点检查管道与仓壁、支腿、厂房梁柱之间的干涉，尤其弯头下方要保留法兰拆装空间。厂房侧墙的门洞对应设备吊装和人员巡检路线，屋顶坡度兼顾排水与积雪荷载，挑檐可保护外侧管道和阀门少受雨淋。

　　实际选型时，料仓容积需与上游造球机、下游焙烧或输送设备的处理能力匹配，仓顶进料口位置决定输送带或提升机的落点，仓下出料口高度则关系到给料设备安装。锥斗出料口径不能按经验随意缩小，对于粒度细、湿度波动大的球团原料，过小出口容易形成拱塞；模型中锥部下段保留了接阀门或旋转给料机的法兰面，方便后续细化驱动装置。管路直径依据输送风量、混合比和物料粒径确定，长距离水平管需控制合理坡度，防止停机后沉料；弯管外侧在工程中常作为易磨损部位，建模时可单独加厚或预留衬板更换面。

　　安装边界方面，整套设备区需要区分厂房内与露天区：厂房内设备关注梁柱净空、吊装孔和基础预埋件，露天仓体则要考虑检修平台、护栏、爬梯护笼以及排水方向。设备基础标高应让出料口与后续输送线顺畅衔接，避免管道出现不必要的多次抬升。多组料仓并列布置时，中心距既要满足管道连接，又要保证车辆和检修工具通行；模型中仓体与厂房之间保留了一层操作平台的连接关系，便于人员到达阀门、仪表和检修口。

　　从三维建模角度看，该作品适合用来校验工艺布局、管道走向和支撑框架关系：筒仓可用回转体与圆锥组合生成，支腿和横撑采用型材截面装配，管路通过中心线扫掠并在弯头处保持统一曲率；厂房墙体、屋顶和设备基础则作为布置参照，帮助判断整机外轮廓与现场空间是否冲突。整体结构强调物料重力流与气力输送的配合，仓体、分离器、管道和厂房之间的相对位置完整，能够为球团生产线初步布置、设备间距复核以及后续详细设计提供直观依据。
