自动化立体仓储存取检索系统结构设计

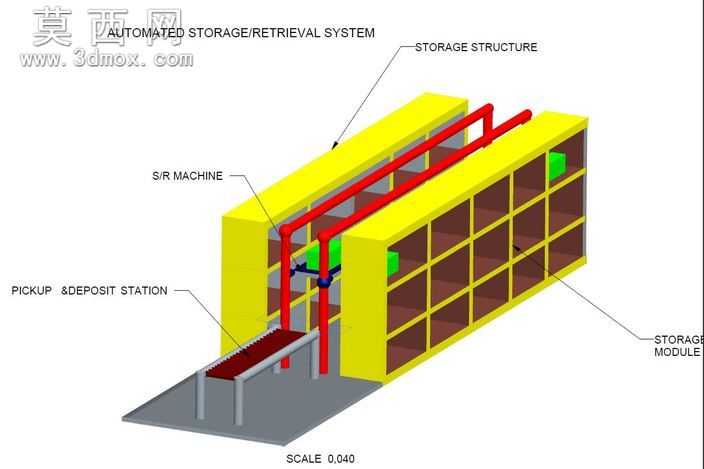

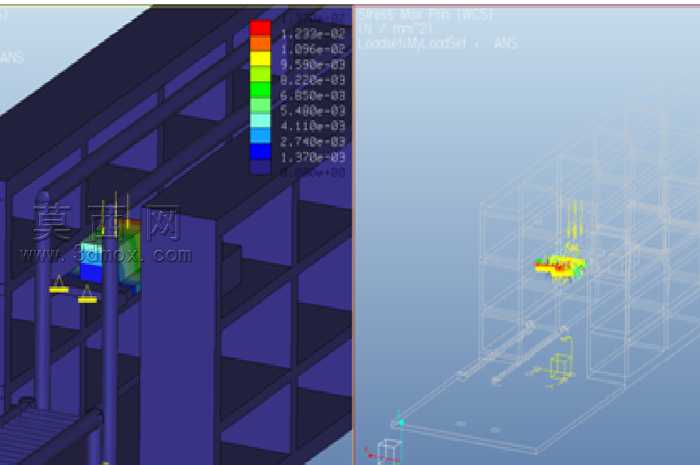

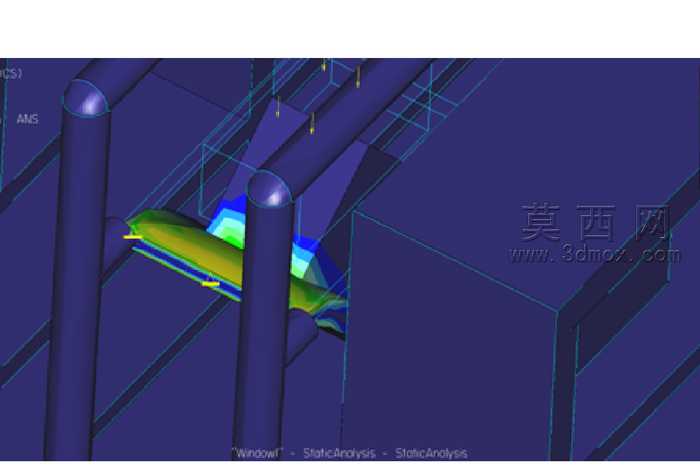

本作品为自动化仓储存取检索系统的三维结构设计，采用Pro/Engineer Wildfire完成全参数化建模，整体按照1:0.04的比例进行缩放呈现，完整还原了自动化立体仓储的核心功能模块布局。建模过程中首先搭建整体装配基准，依次完成存储货架模块、SR存取搬运机器、取放货工作站三个核心部分的结构设计：存储结构采用双侧双排的立体格位布局，货架主体使用黄色哑光材质模拟工业常用的喷塑金属货架，格位分隔采用深棕色哑光材质模拟仓储货位的承载隔板，每侧货架设置6层沿高度方向的存储通道、9列沿长度方向的存储通道，单格位尺寸按照深度1100毫米、宽度140毫米、高度140毫米的参数进行精准建模，匹配标准仓储单元的承载尺寸。SR存取机器作为核心搬运部件，采用红色亮面材质模拟工业堆垛机的金属导轨与升降立柱结构，横向移动导轨架设在双侧货架的顶部空间，存取执行端设置可伸缩的货叉结构，能够沿导轨完成横向移动、沿立柱完成垂直升降，精准对接任意货位完成货物的取放动作。取放货工作站设置在货架的端部位置，采用深灰色哑光金属材质模拟工作站的支撑底座，红色防滑材质模拟出入货的输送台面，作为人工或者上下游设备与仓储系统的货物交接端口。整体建模过程严格遵循机械装配的约束关系，所有运动部件预留了合理的运动间隙，各部件的连接结构均按照实际工业设备的安装逻辑进行设计，没有出现干涉或者结构错位的问题。渲染阶段采用等轴测视角进行展示，清晰标注出各核心模块的名称与位置，材质搭配区分不同功能的结构部件，既能够直观呈现整套系统的运行逻辑，也完整还原了自动化仓储系统紧凑高效的布局特点，整套结构设计可作为教学项目或者小型自动化仓储方案的参考原型，能够直观展示自动化存取检索系统的工作流程与结构组成。
