联合国模数自动化检测输送工作站

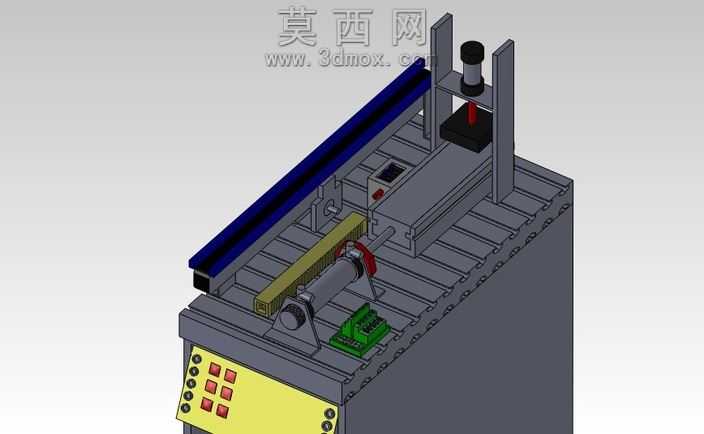

本作品为面向工业产线场景设计的模数化检测输送工作站三维模型，建模阶段采用自顶向下的设计思路，先完成整体工位布局的框架搭建，再逐一拆分细化各功能模块的零部件结构，确保各组件间的装配关系精准无干涉。模型整体以工装台为承载基座，台面上铺设链板式输送导轨，导轨侧边设置蓝色导向挡边，可对输送载具进行精准导向限位，避免载具运行过程中出现偏移脱轨问题。输送线侧方集成有卧式检测模组，包含辊式检测组件、绿色接线端子座，可对输送过程中的工件进行尺寸参数核验；输送线末端设置立式压装检测工位，采用双立柱支撑结构搭配顶部直线驱动压头，压头下方设置黑色仿形定位工装，可实现工件到位后的精准压合与性能检测。台面侧方集成独立电控操作面板，面板上排布多组红色控制按钮、黑色调节旋钮与状态指示灯，可实现工作站的启停控制、模式切换与运行状态实时反馈。材质渲染阶段，针对不同零部件匹配对应工业材质属性：机架部分采用哑光深灰铸铁材质，还原金属机架的厚重质感；操作面板采用暖黄色喷塑钢板材质，按钮采用亮面红、黑工程塑料材质，输送导轨采用哑光金属材质搭配蓝色PVC挡边，压头部分采用黑色橡胶与亮面金属组合材质，接线端子采用亮面绿色塑料材质，通过不同材质的粗糙度、反光度参数调整，让整体模型渲染效果贴近真实工业设备的视觉表现。结构设计上充分考虑模数化装配需求，各功能模块均采用独立安装座设计，可根据实际产线需求灵活增减检测工位、调整输送线长度，电控模块与执行模块采用分层布局，走线空间预留充足，既便于后期设备维护检修，也可适配不同规格工件的检测输送需求，整体模型结构完整，装配逻辑清晰，可直接用于产线方案展示、设备结构教学等场景。
