全自动小瓶转运输送设备结构设计

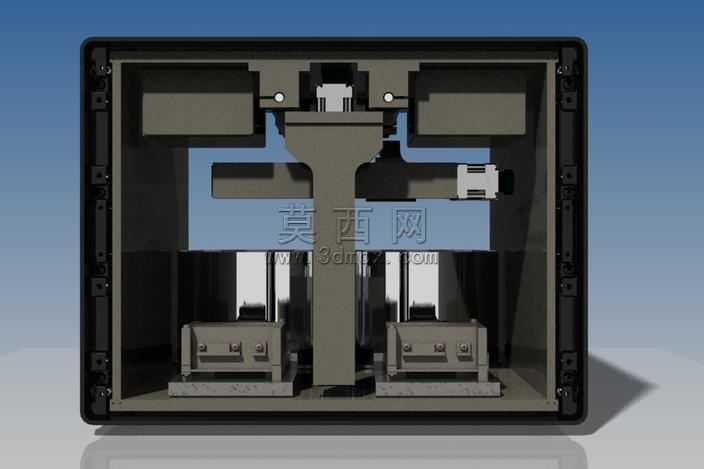

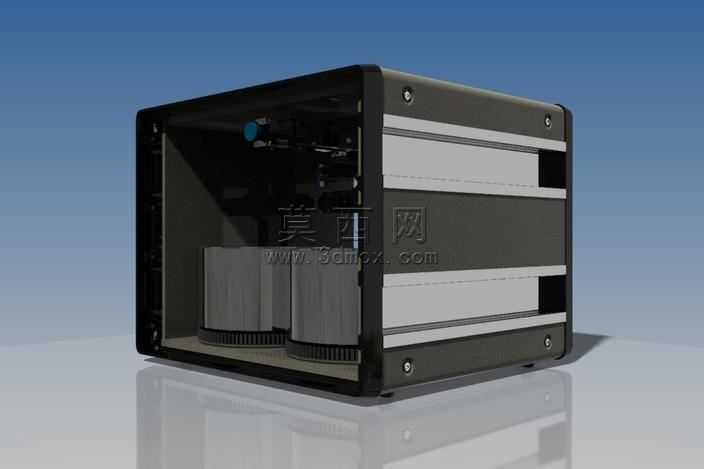

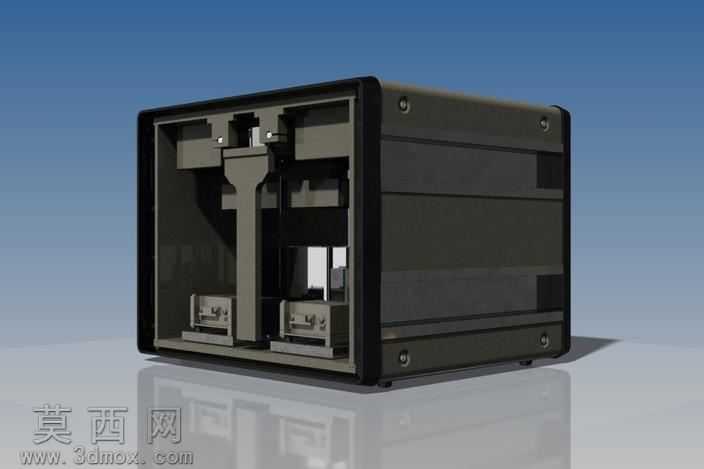

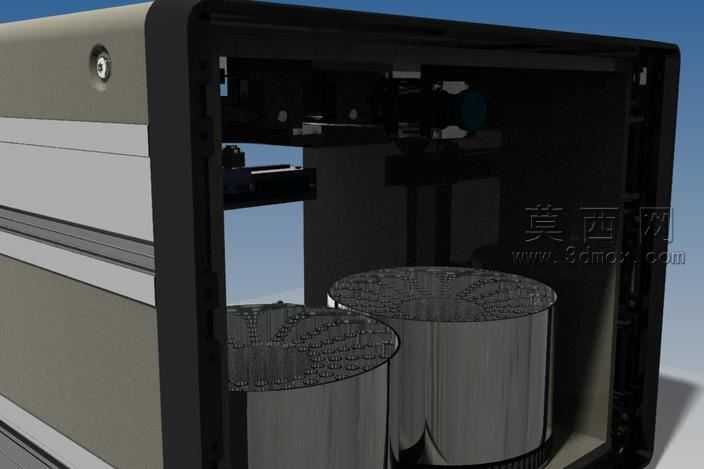

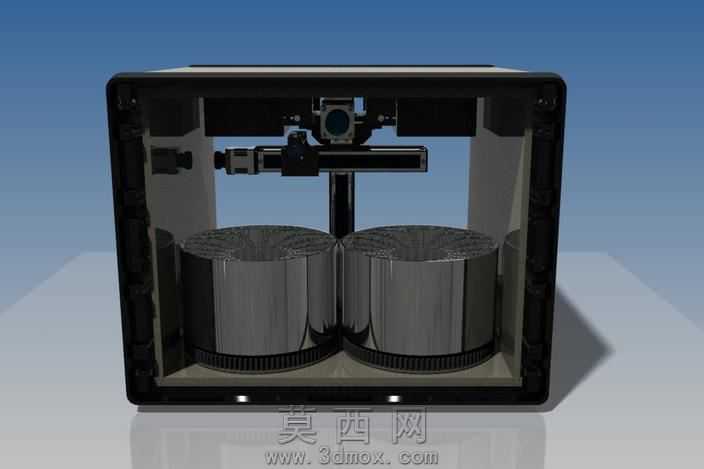

本套三维模型为全自动小瓶转运设备的完整结构设计，建模过程中采用自顶向下的设计思路，先完成整体功能框架的布局规划，再逐一细化各功能模块的零部件细节，确保各运动部件之间无干涉、运行路径顺畅。模型整体采用封闭式框架结构作为承载主体，外部框架使用钣金折弯拼接成型，建模时对钣金的折弯圆角、拼接止口、安装孔位都做了精准还原，框架内部设置对称布置的双工位承载台，可同时放置两组待转运的小瓶载具，适配批量小瓶的连续转运作业需求。中间的升降转运主轴为核心运动部件，建模时还原了主轴的导向滑轨、驱动连接位、顶部的执行组件安装结构，可实现垂直方向的升降动作以及水平方向的工位切换动作，配合两侧的定位组件，能够精准将小瓶从一个工位转移至另一工位。渲染阶段为不同部件赋予了差异化的材质属性，外部框架采用哑光黑色喷塑材质，内部金属结构件采用磨砂银灰色金属材质，承载台部分采用浅灰色工业塑料材质，通过光影调整清晰展现出设备内部的层级结构与装配关系，各部件的连接螺栓、定位销、走线槽等细节也都做了完整建模，还原了设备实际生产中的装配逻辑。设计过程中充分考虑了小瓶转运过程中的定位精度需求，在承载台位置设置了定位卡槽，避免转运过程中小瓶出现偏移倾倒，同时预留了驱动组件的安装空间，可适配伺服电机、气缸等不同类型的驱动元件，整体结构紧凑，空间利用率高，能够直接嵌入小型瓶装产品的生产线中，完成相邻工位之间的小瓶自动转运作业，无需人工干预即可实现连续化的物料输送，可有效提升瓶装生产线的自动化运行效率，降低人工搬运的作业强度与出错概率。
