两立方容量挖掘机土方作业铲斗结构

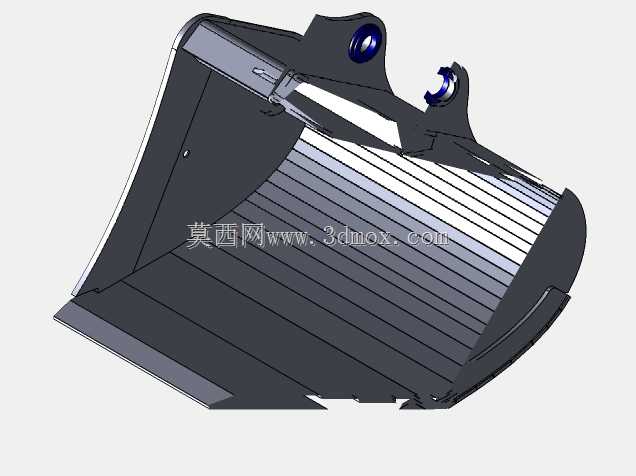

　　这套铲斗结构对应二十吨级左右液压挖掘机的重载土方作业配置，额定斗容按两立方米量级设计，主要面向土石方开挖、基坑装车、场地平整、松散物料转运等高频施工场景。在整机匹配层面，铲斗不是孤立的焊接箱体，而是通过背部两处铰接耳板与斗杆、连杆形成铰接受力闭环：上方靠前的销轴孔承接斗杆前端的主铰点，靠后偏下的销轴孔连接摇杆连杆机构，两个孔位的中心距、端面宽度、销轴直径都要和对应吨位挖掘机的连杆尺寸严格对齐，否则现场会出现销轴穿装困难、机构运动干涉、偏载撕裂耳板等问题。建模时耳板区域采用厚板补强，铰孔内部预留衬套压装空间，耳板两侧加焊弧形加强筋，把挖掘时的偏载力矩分散到斗背板上，避免应力集中在销轴孔周边。

　　从实际施工用途看，这类两立方铲斗兼顾挖掘效率与作业耐久性：斗口前缘布置可更换的斗齿与齿座，齿尖向前伸出形成切入角，挖掘硬土、砾石、风化岩时能先破开物料表层，再由斗底板顺势铲入；两侧刃板用高强度耐磨钢板切割成型，侧边修坡、刮平作业时直接接触岩壁或地面，磨损后可单独补焊或更换，不必整体报废斗体。斗内部底板铺设横向耐磨衬板，也就是模型里能看到的条状凸起结构，这些衬板一方面承受石料下落的直接冲击，另一方面让物料在斗内滑动时优先磨损可替换衬板，保护主斗体钢板；衬板之间留焊缝间隙，焊接后能释放部分热变形，也便于后期现场补焊更换。

　　结构设计上，铲斗整体采用弧形断面而非直角箱型，斗底板从斗口前缘向后向上平滑过渡到斗背板，这种曲面造型有两个工程作用：一是装料时物料能顺着弧面自然滑入斗腔深处，减少物料在斗口堆积、撒漏，满斗率更高；二是卸料时斗体翻转后，松散土体、碎石能沿弧面快速滑出，粘性土也不容易在斗底积料。两侧墙板从斗口向背部逐渐收窄，既控制斗体整体重量，把更多载荷余量留给物料，也让铲斗在狭窄沟槽内作业时减少侧壁刮蹭。斗口区域是整斗受力最恶劣的位置，前沿斗齿座下方通长焊接厚壁方管作为刃口梁，把单个斗齿受到的挖掘阻力分散到整个斗口宽度上，避免单齿过载导致齿座焊缝开裂。

　　外形与安装边界方面，建模时需要重点校核几个尺寸链：首先是两个铰接孔的同轴度与中心距，要和挖掘机斗杆连杆的运动轨迹匹配，保证铲斗挖掘、收斗、卸料全行程中，斗体边缘不会和斗杆、油缸、油管发生碰撞；其次是斗口宽度与整机吨位的匹配，两立方斗对应的斗宽通常在一米四到一米六区间，过宽会导致偏载时整机侧倾力矩过大，过窄则装料效率达不到设计斗容的预期；再就是斗体翻转卸料时的最大轮廓半径，要保证自卸卡车车厢对位时，斗体前缘不会磕撞车厢挡板。现场维护层面，斗齿采用销轴式快换结构，磨损后不必整体切割，打出销轴即可替换齿尖；耳板铰孔的衬套预留润滑脂通道，和整机集中润滑系统对接，定期注脂降低销轴衬套磨损。整个焊接结构在建模阶段就区分了主承载钢板、耐磨衬板、补强筋板、斗齿组件等不同零件层级，后续出工程图时可以分别标注材质、焊接坡口与机加工要求，直接指导车间下料、卷弧、组对、焊接和机加工工序。
