1.1立方液压挖掘机重载铲斗结构

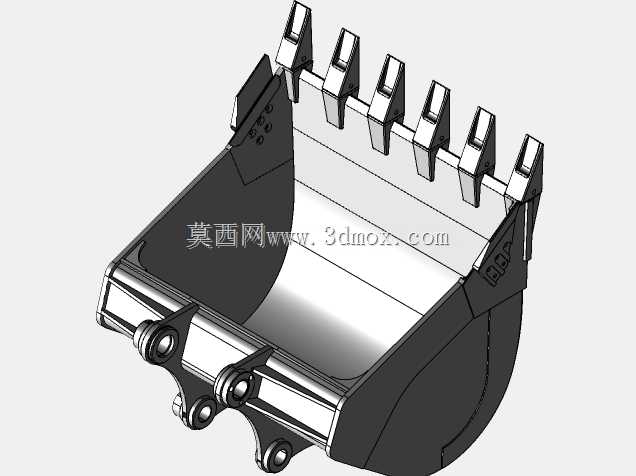

　　该铲斗结构面向中型液压挖掘机的土方、砂石及轻度破碎后物料装载工况，额定斗容按1.1立方米级别配置，常见于20吨级整机平台。现场使用时，铲斗通过斗杆前端销轴与摇杆连杆组成六杆工作机构，在挖掘、收斗、提升、卸料循环中承受复杂的切削阻力、侧向偏载和冲击载荷，因此模型对斗体轮廓、斗齿布置、耐磨区域及铰接接口均进行了完整表达。

　　从作业逻辑看，铲斗不是单纯的容器，而是直接切入物料的执行部件。斗口前缘布置六只独立斗齿，齿尖沿切削方向形成连续破料线，能够在黏土、砾石、松散土方中降低切入阻力。斗齿之间保留适当间距，可减少大块物料卡滞，同时让齿座承受主要磨损，便于后期更换。侧刃与侧护板向斗口外侧延伸，既能修整沟壁，也能在偏挖时保护侧板焊缝。斗底采用弧形过渡，使物料在收斗过程中沿内壁滑移，减少堆积死角；卸料时依靠斗体翻转和物料自重实现快速卸净。

　　结构设计上，斗体由底板、侧板、背板、斗口加强梁、斗齿座、侧刃板和后部铰接支座共同构成。底板靠近斗口区域是磨损最严重的位置，通常需要采用加厚耐磨钢板或附加耐磨衬板；侧板在挖掘侧壁和扭转工况下承受弯矩，外侧增设护条可提高寿命。后部双耳板与斗杆连接，下方销轴孔与连杆机构连接，两组孔系的中心距、孔径和平行度直接决定铲斗能否顺利装机。模型中铰接部位采用加厚耳板、套筒和加强筋过渡，避免销轴载荷集中传入薄板，降低耳板撕裂和焊缝开裂风险。

　　安装边界需要重点核对三个方面：其一，上部斗杆销轴孔与下部连杆销轴孔的中心距，必须匹配整机斗杆和摇杆几何关系；其二，销轴孔径、衬套长度和耳板开档宽度要与斗杆端头、连杆端头一致；其三，斗齿尖端相对于铰点的包络轨迹应满足最大挖掘深度、挖掘半径和卸料高度要求。若用于替换原厂铲斗，还需确认斗宽、斗容与整机稳定性、液压提升能力相匹配，避免因斗容过大导致倾翻载荷下降或液压系统长期过载。

　　建模时可按焊接组件思路组织：先建立斗腔曲面和侧板轮廓，再叠加斗口梁、底板加强区、齿座和铰接耳板。斗齿可作为独立替换件装配，齿座与斗口梁之间保留焊接坡口或贴合面；销轴孔按同轴对处理，便于工程图中标注配合尺寸。对于受力较大的耳板与底板交接区，应避免尖角突变，采用圆弧过渡和筋板分散应力。整体外形虽然粗重，但每个折角、开孔和加厚区域都对应实际磨损路径或载荷传递路线，适合用于工程机械工作装置设计、铲斗选型校核以及焊接结构件教学参考。
