远程商务喷气式客机机身结构设计

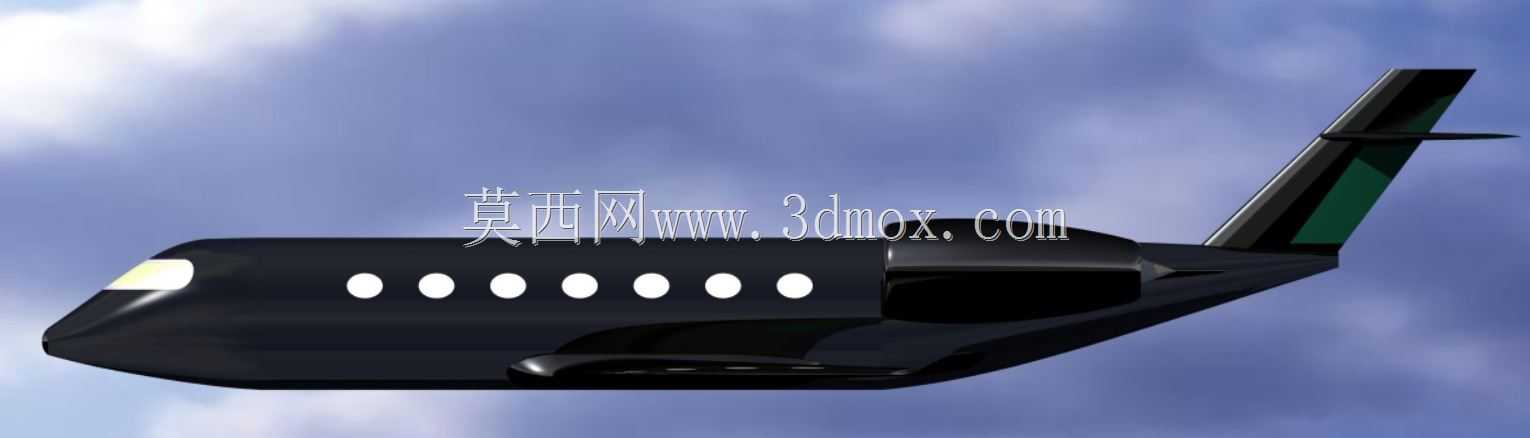

　　该三维结构作品围绕远程商务喷气式飞行器展开，整体建模覆盖机头整流段、增压客舱壳体、舷窗开口、风挡玻璃曲面以及机身纵向骨架，能够为航空概念方案评审、教学结构演示和总体布置校核提供完整的数字样机参考。从工程落地角度看，这类机型主要服务于跨区域商务出行、要客运输与企业专机任务，对巡航效率、舱内空间利用率和长航程燃油经济性都有较高要求，因此建模过程中需要同时兼顾气动外形连续性与内部结构可实现性。

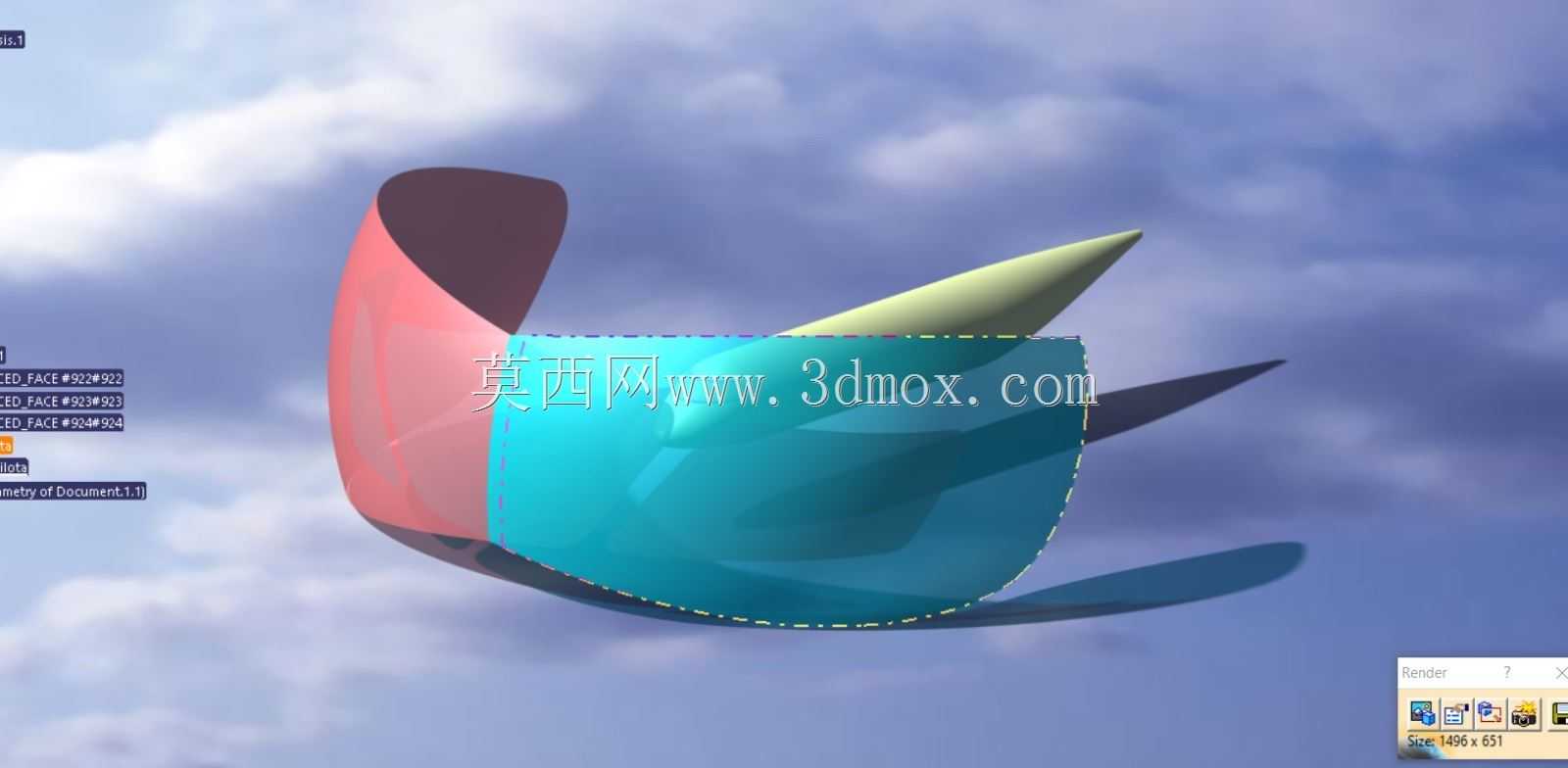

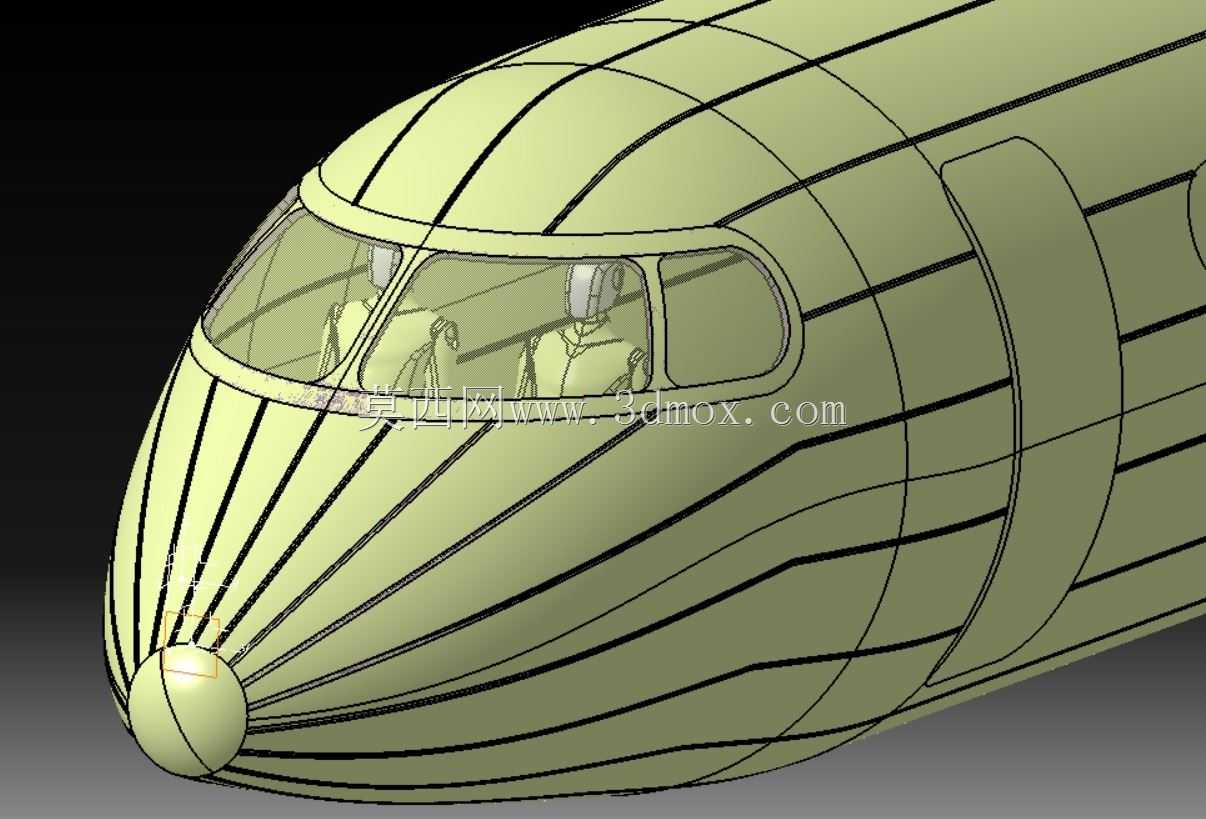

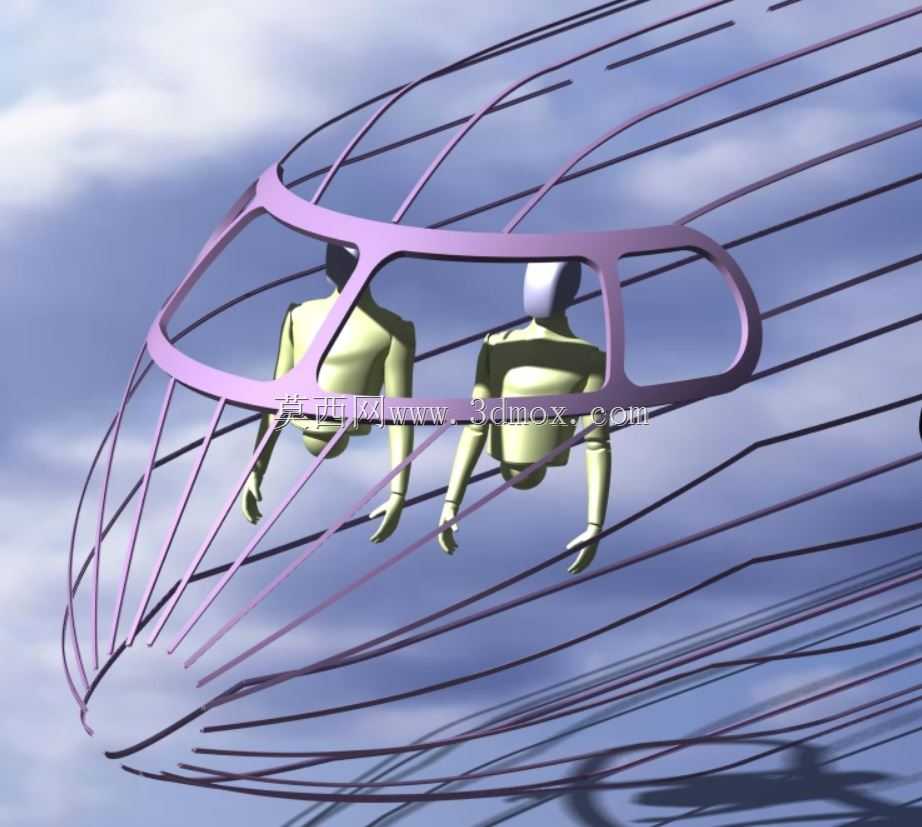

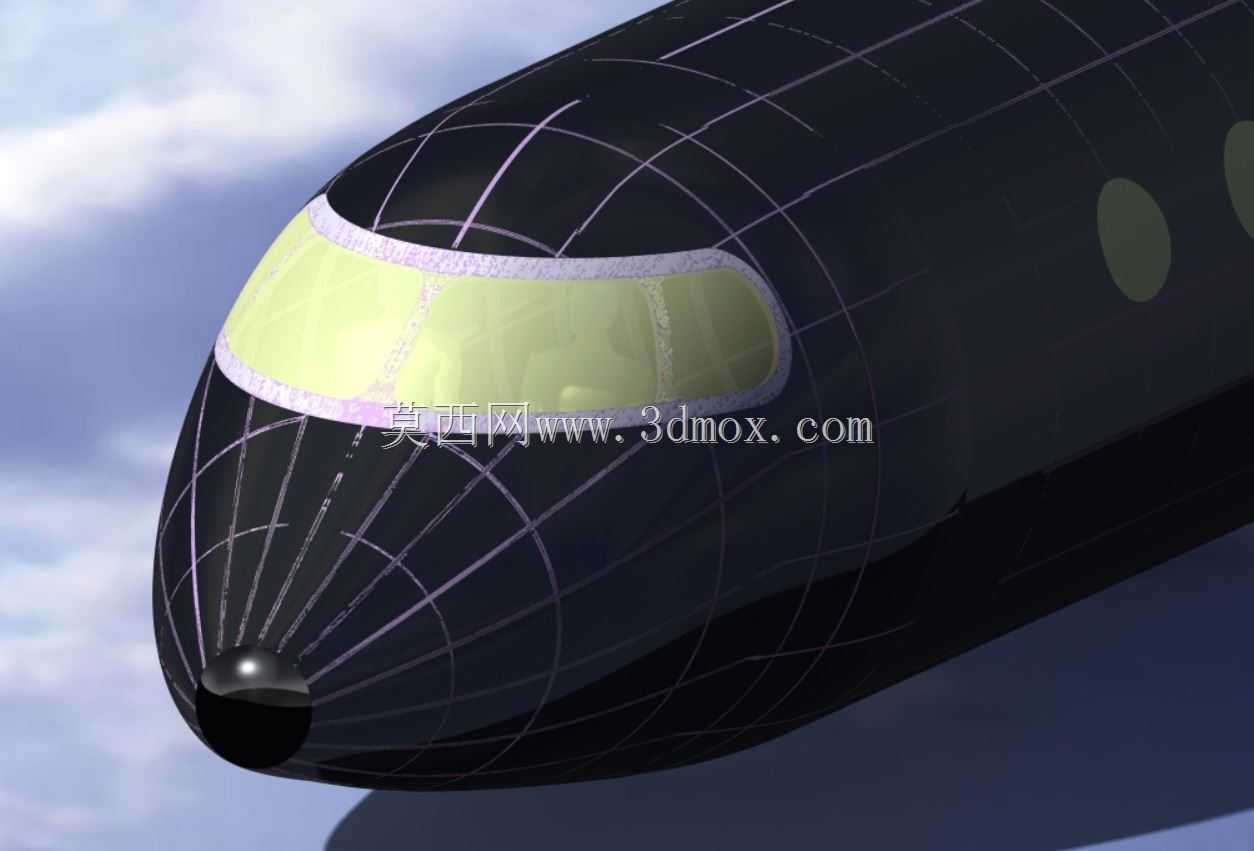

　　机头部分采用大曲率流线型锥段设计，风挡区域由多块曲面玻璃组成，窗框与蒙皮之间预留密封和安装台阶。建模时先以纵向站位控制截面轮廓，再通过样条曲线约束脊线和下轮廓线，保证蒙皮曲面在法向检查中无明显褶皱。雷达罩位于最前端，内部需要留出雷达设备安装空间，并考虑维护口盖的拆卸边界；机头下方的轮廓过渡直接影响前起落架舱布置和迎角状态下的气流分离，因此曲面阶差和切线连续性需要反复校核。

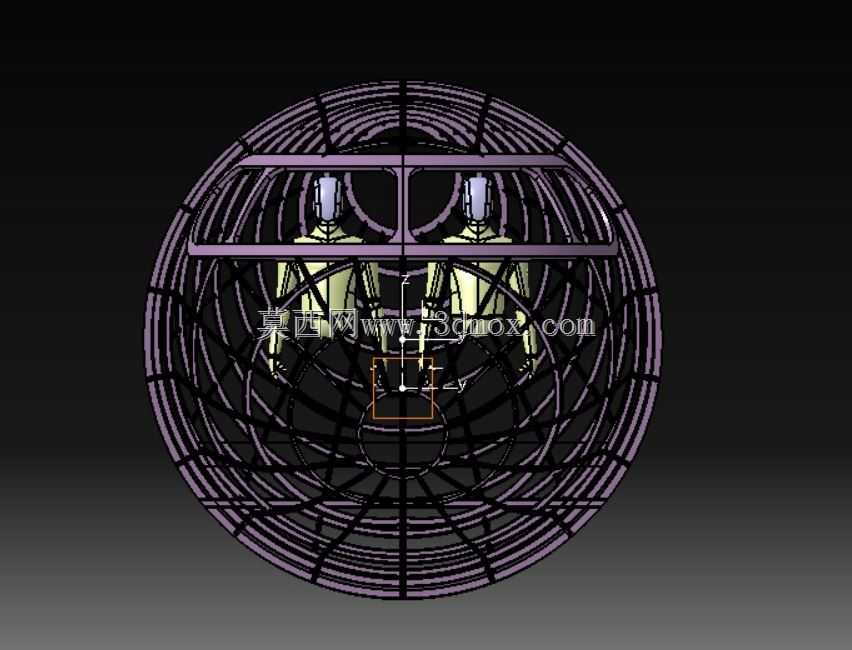

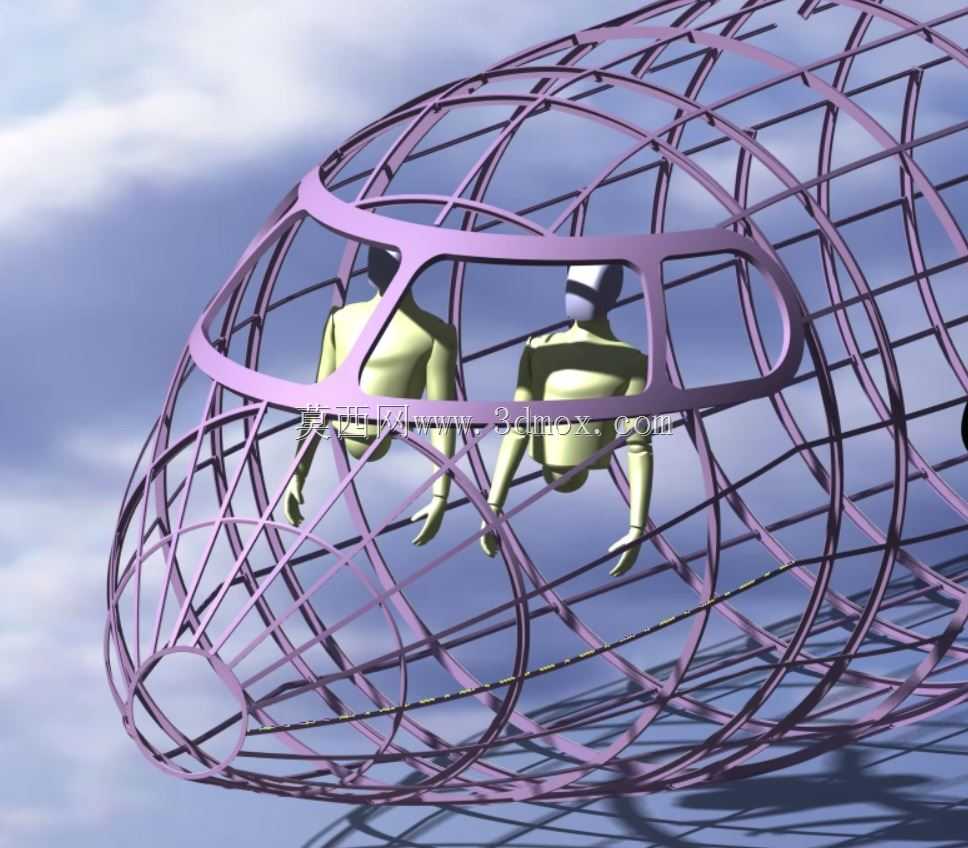

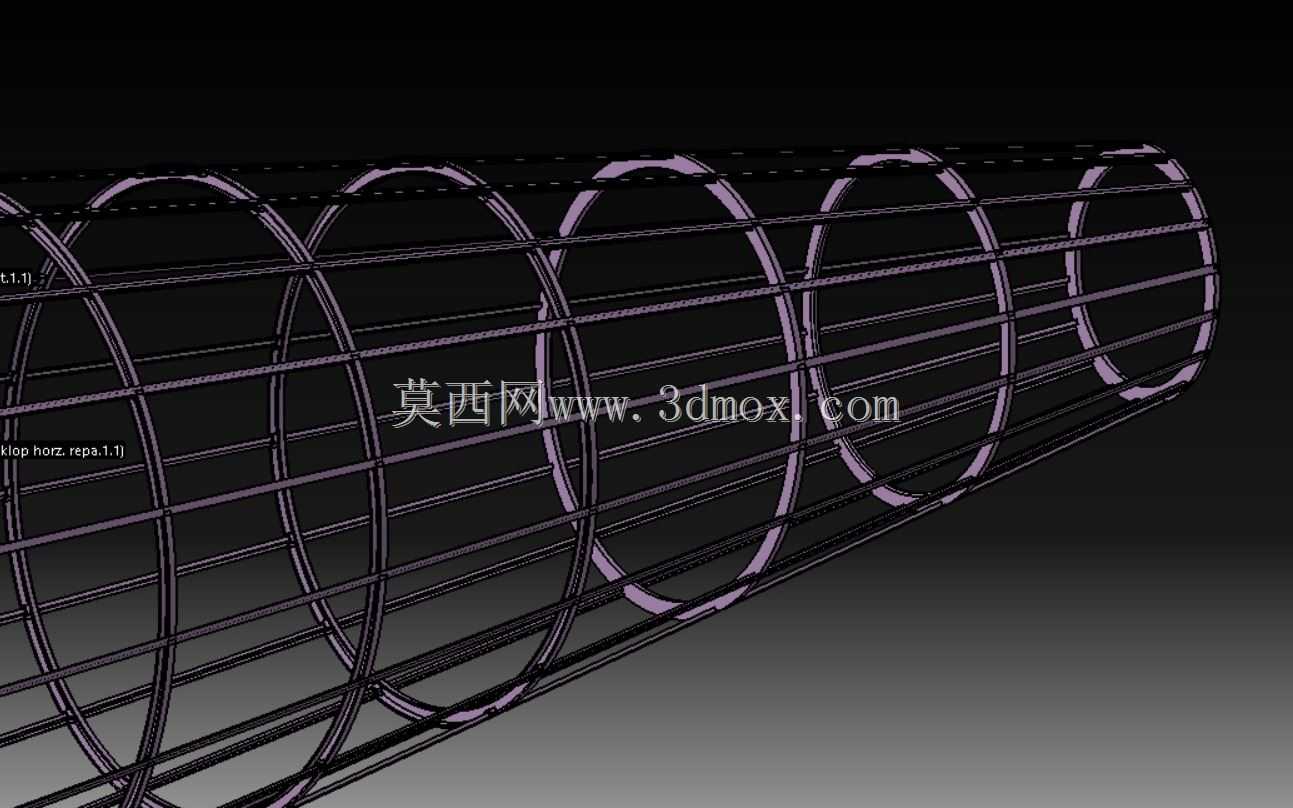

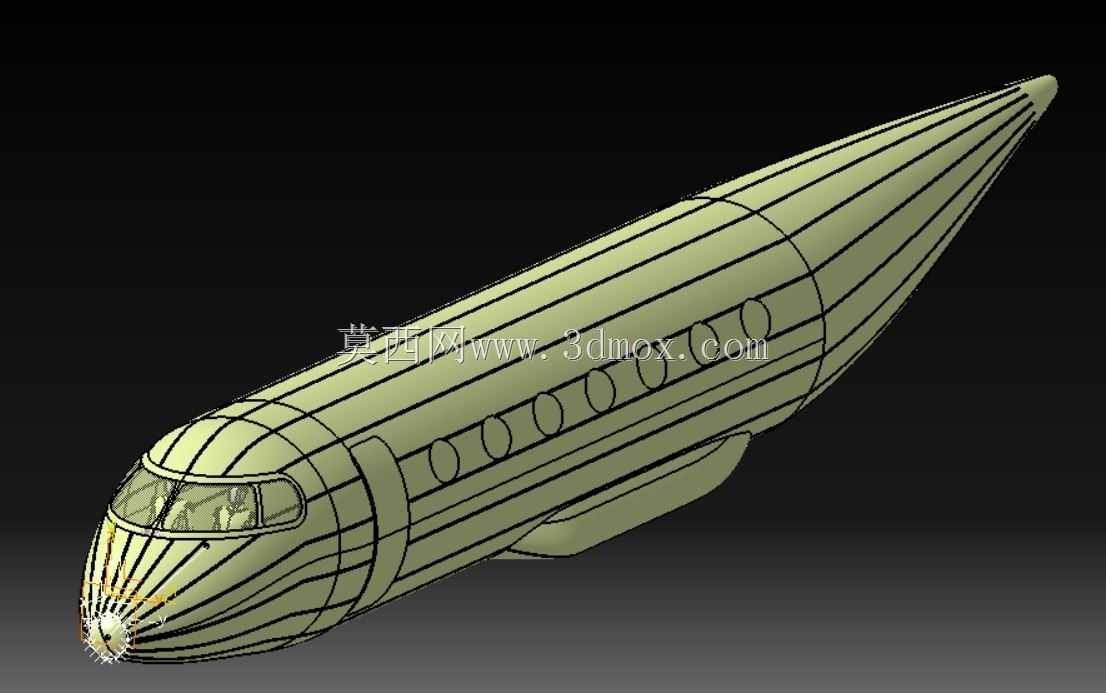

　　机身主体采用近似圆形的增压截面，这种形式在高空压差载荷下能够让蒙皮和环框主要承受膜应力，减少局部弯曲应力集中。外表面布置连续的纵向桁条和环形框，桁条负责维持蒙皮稳定性，环框则维持截面形状并传递舷窗、门框、地板梁等集中载荷。舷窗开口沿客舱侧壁等距分布，每个开口周边都需要在数字模型中体现加强框或加厚带，避免开孔切断应力路径后引发疲劳问题。风挡和客舱窗玻璃均采用多层透明件思路，外层承担气动载荷与防冰要求，内层承担增压密封，中间层提供破损安全冗余。

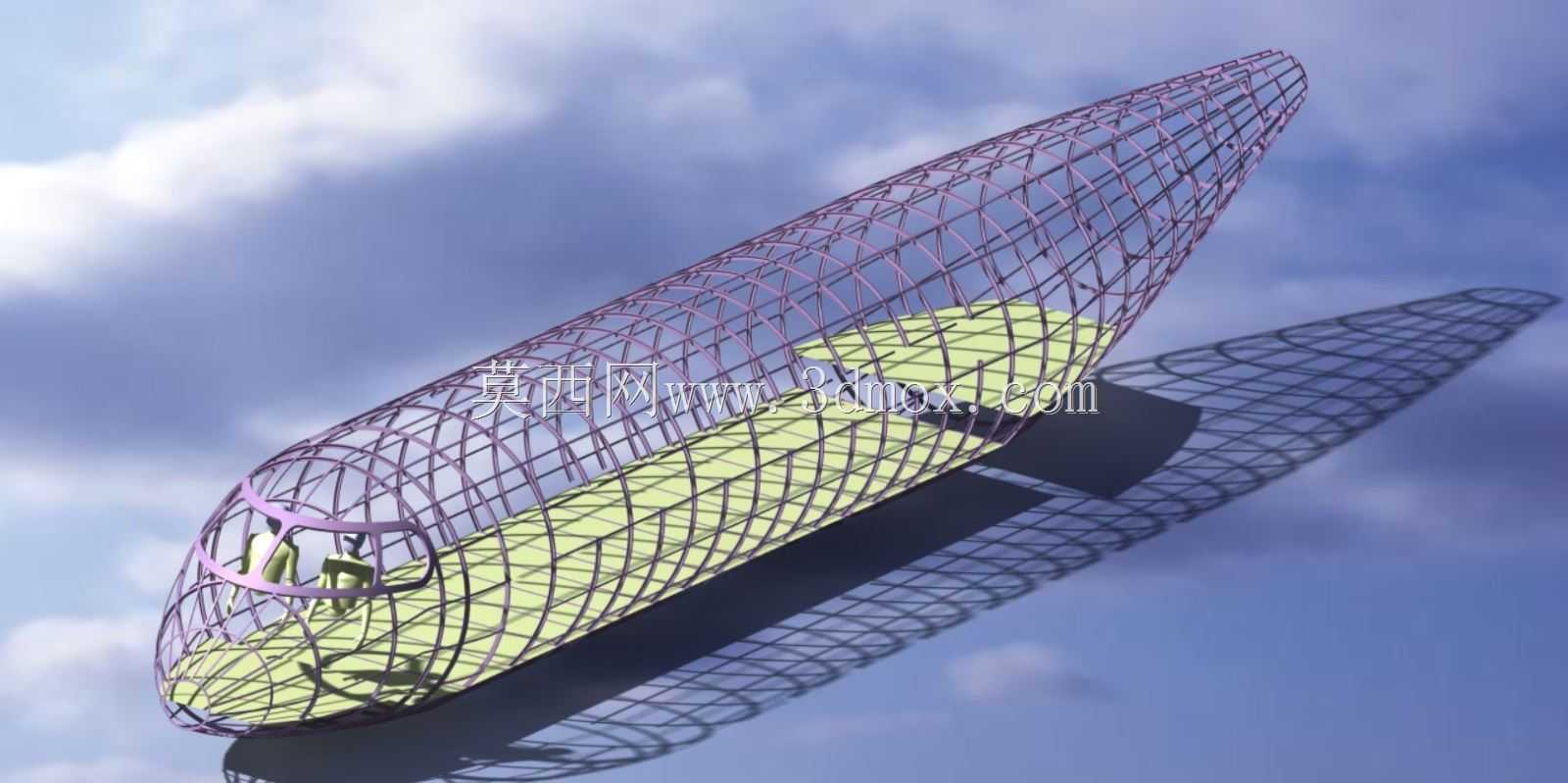

　　客舱内部按照商务飞行场景进行布置，地板梁将机身下部与客舱空间分隔，下部可安排燃油管路、电气线束、环控管道和设备舱。客舱侧需要考虑座椅排距、过道宽度、行李舱、服务台和应急撤离通道，虽然作品重点在外形与主体结构，但内部骨架的保留能够让设计者直观判断壁板厚度、框站位与内饰安装之间的干涉关系。对于远程任务而言，舱内噪声控制、温度均匀性和压力舒适性都依赖机身结构与系统接口的早期协调，模型中保留内部结构有助于在方案阶段暴露管线穿越框板、设备支架与桁条冲突等问题。

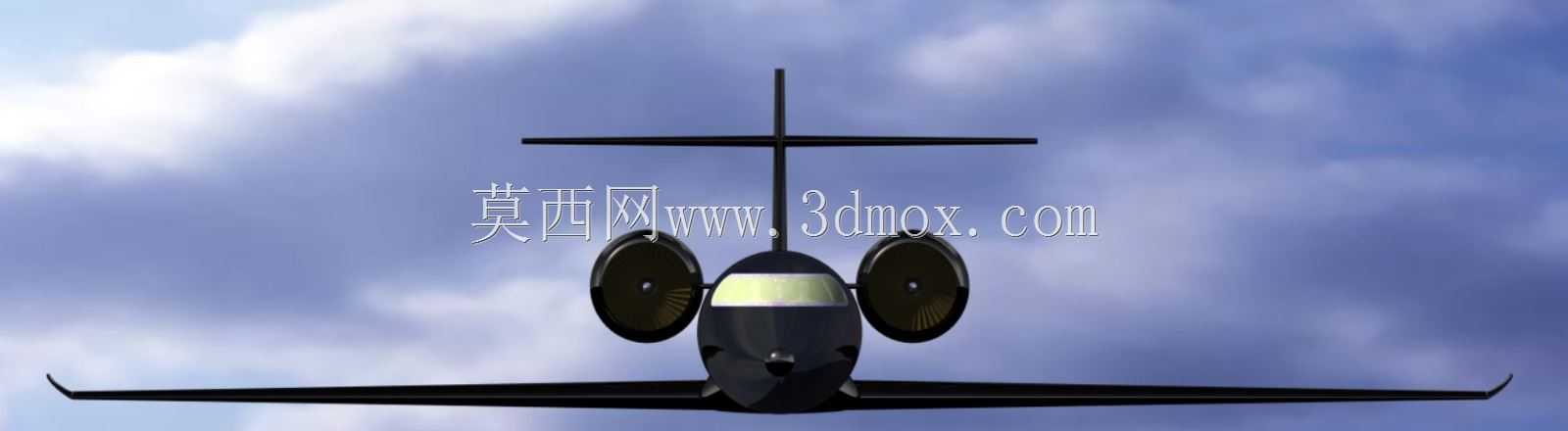

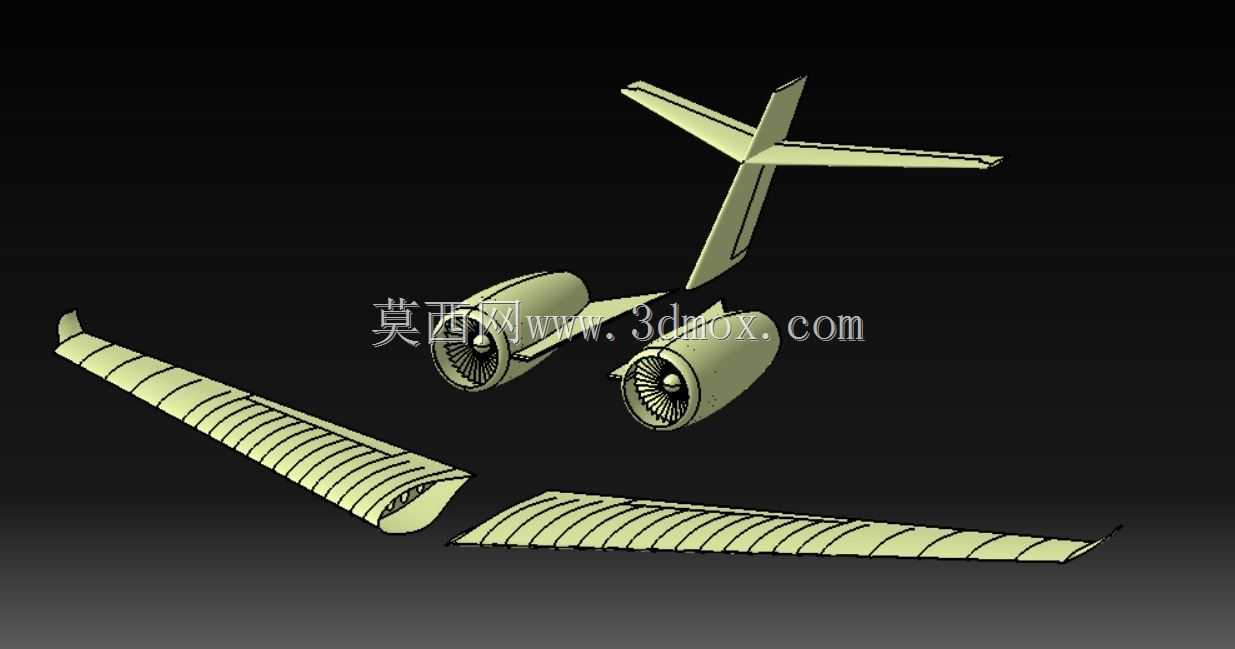

　　动力系统采用翼下或机身尾部吊舱集成思路时，需要重点关注发动机挂架与主承力结构的连接路径。高涵道比涡扇发动机推力大、重量集中，挂架载荷必须通过加强框或翼梁接头扩散到主结构，不能简单附着在薄蒙皮上。模型中发动机短舱、吊挂、防火墙和燃油接口的相对位置，可用于检查地面维护间隙、唇口离地高度以及反推装置开启空间。进气道内壁要保证圆滑过渡，避免局部畸变影响压气机工作；短舱外罩则需与机翼或机身气动面保持合理间距，降低干扰阻力。

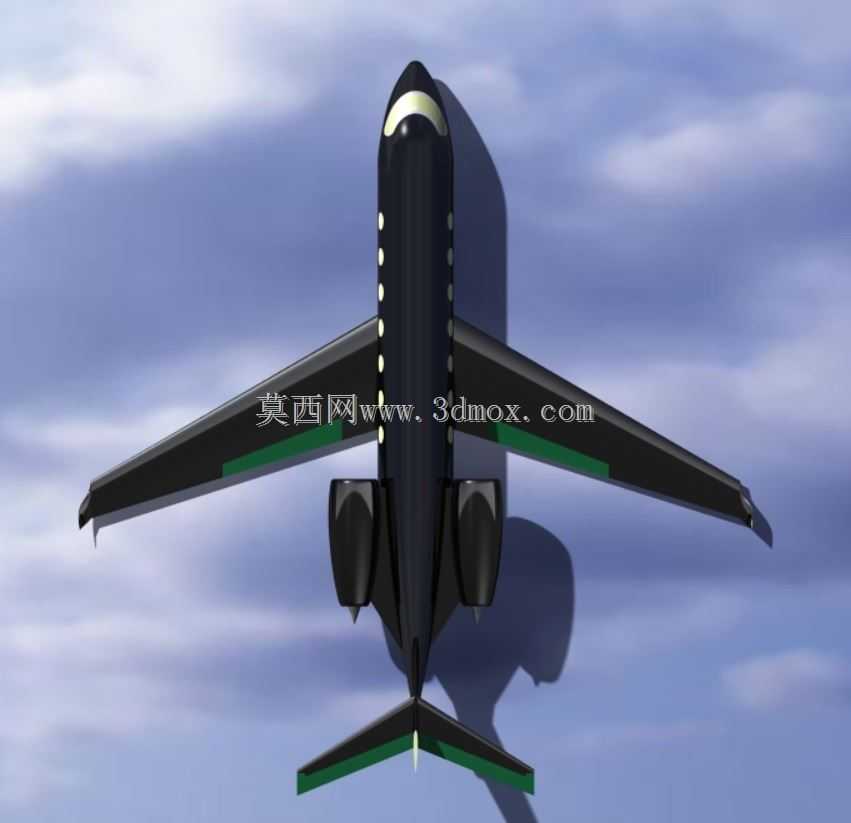

　　尺寸边界方面，远程商务机的机身长度需要平衡载客量、燃油容量和机场适应性。机头锥角、风挡斜率、客舱直径和尾段收缩率共同决定整机阻力特征，模型中可通过截面表检查各站位宽高比。机翼安装区、起落架舱门、应急门和服务门均应在机身表面形成清晰开口边界，并在周边布置加强件。停机状态下，发动机短舱最低点、机头雷达罩下沿和尾锥末端都要满足地面操作间隙，防止在坡道、拖曳或转弯时发生碰擦。

　　从结构建模方法看，作品先建立总体布局骨架，再细化蒙皮、框、桁条、窗孔和动力吊挂，这种自顶向下的方式适合航空产品多专业协同。曲面模型可用于气动外形评审，实体和骨架模型可用于重量估算、干涉检查和教学拆解展示。对于结构设计人员而言，该数字样机的价值不在于单一零件加工，而在于把气动外形、增压机身、客舱布置和发动机集成放在同一空间中验证，使后续详细设计能够在明确的安装边界内推进。
