星型五缸径向活塞曲轴动力总成

　　这套径向活塞动力结构采用五缸环绕中心曲轴的星型布置形式，五组活塞连杆组件沿中心主轴周向均匀分布，相邻气缸轴线夹角保持72度，整套结构在径向平面内完成全部动力传递，轴向占用空间被压缩到极小范围，这类布局最早大量应用在航空活塞动力场景中，在轻型通航飞机、早期螺旋桨战机、小型航空试验平台上，径向发动机凭借迎风面积紧凑、单位重量功率密度高、曲轴长度短、整机刚性好的特点，成为早年航空动力的主流选型之一，除航空领域外，同类径向活塞结构也会出现在小型固定式动力机组、教学演示样机、特种轻型载具的动力方案验证环节。

　　从实际功能逻辑来看，径向发动机属于往复式内燃机的特殊分支，所有气缸以中心曲轴输出轴为圆心向外辐射排布，和直列发动机沿曲轴轴向依次排列气缸的思路完全不同：直列多缸机需要很长的曲轴来布置多个曲柄销，曲轴跨距大、高速下挠曲变形风险高，而径向布局下所有连杆的大端共同配合在中心的单个曲柄销结构上，曲轴仅需很短的轴段即可完成全部活塞的动力汇合，主轴支撑跨度小，曲轴自身的扭转刚性和弯曲刚性都远优于同缸数直列方案。工作过程中五个活塞按照预设的点火顺序交替完成进气、压缩、做功、排气冲程，每一个活塞的往复推力通过连杆直接汇聚到中心曲柄，多缸交替做功可以让输出扭矩的波动幅度大幅降低，运转平顺性优于同缸数的部分直列排布方案，同时因为气缸全部沿径向敞开，每一个气缸的散热肋片都可以直接暴露在迎面气流中，在航空应用场景下飞行带来的冲压空气可以直接扫过所有缸体外壁，不需要布置复杂的水冷管路、冷却液套和散热水箱，整套冷却系统的重量和故障点都明显减少，非常适合对自重和可靠性要求严苛的轻型航空场景。

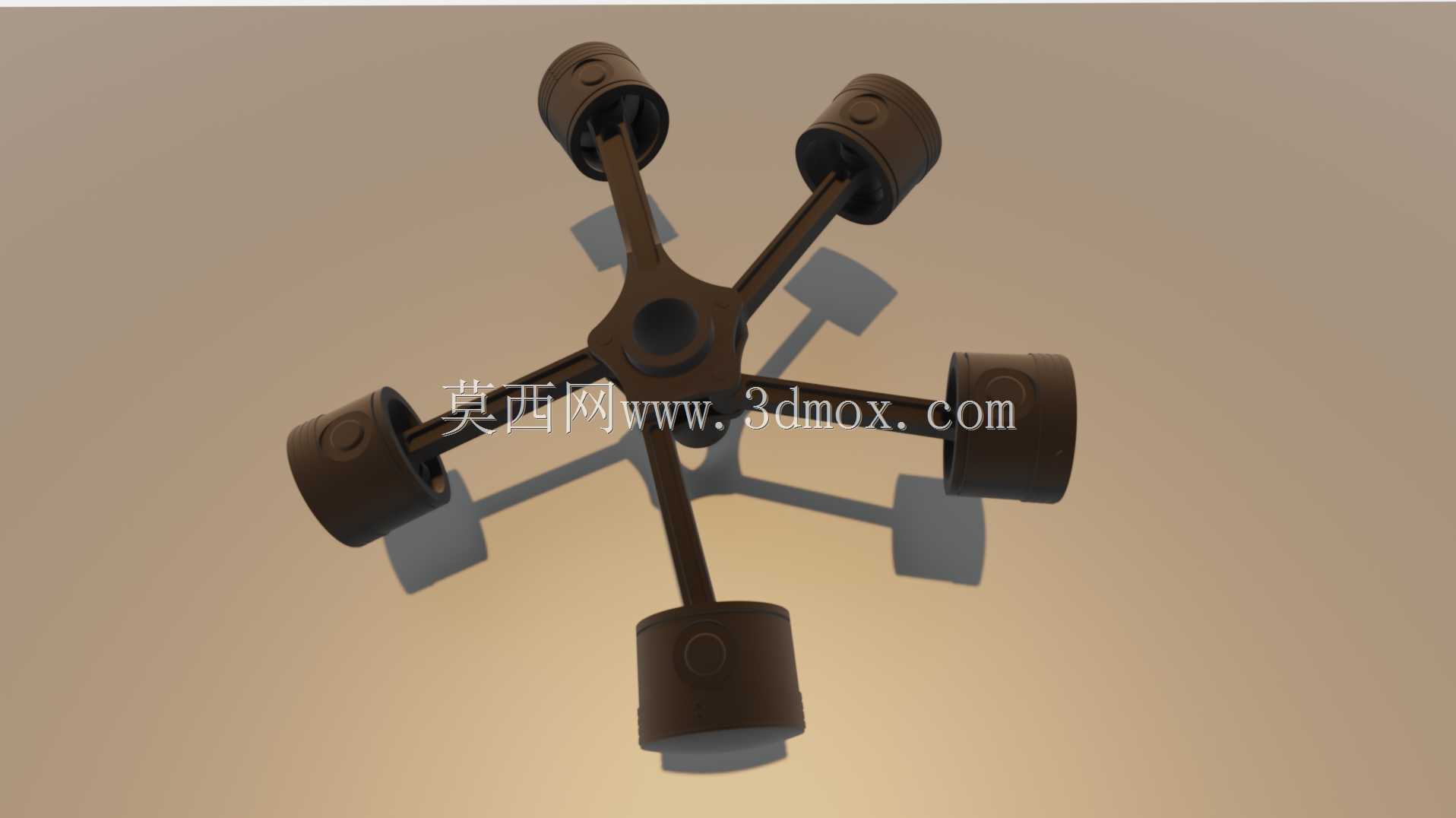

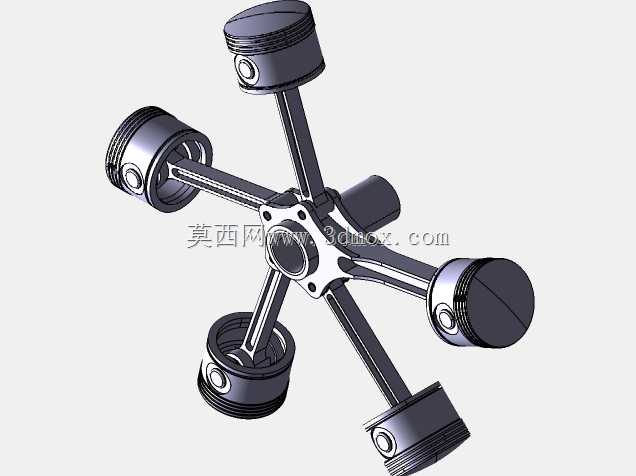

　　结构设计层面，这套模型完整还原了径向动力的核心配合关系：中心位置是集成主轴颈与偏心曲柄销的曲轴核心段，五根连杆的大端采用周向并列的方式装配在同一个曲柄销上，其中一根连杆作为主连杆，大端直接加工出完整的曲柄销配合孔，其余四根副连杆的大端则通过铰接销钉连接在主连杆大端外缘的铰接凸耳上，这种经典的关节式连杆排布是径向发动机区别于其他内燃机的核心特征——如果五根连杆都直接做整孔套在同一曲柄销上，轴向宽度会大幅超标，采用主副连杆铰接结构后，所有连杆的运动轨迹都可以在同一个径向平面内完成，既保证各活塞的行程符合设计要求，又把整机轴向厚度控制在最小范围。活塞部分采用典型的圆柱筒形结构，外壁预留活塞环安装槽位，活塞销孔沿径向布置，连杆小端通过活塞销和活塞内部销座完成铰接，活塞外圆和气缸内壁形成往复滑动配合，模型中呈现的深色缸体部分对应实际发动机的气缸散热段，外壁的环形肋片用来扩大和空气的接触面积，强化风冷散热效果。

　　安装边界与尺寸协调上，径向发动机的整机外轮廓近似正五边形旋转形成的圆形包络，最大外径由活塞处于外止点时的缸体顶端位置决定，中心曲轴的输出轴沿轴向从机体前侧伸出，用来连接螺旋桨或其他负载输入法兰，后侧则布置气门驱动机构、进排气歧管和附件安装面。在整机布置时，径向动力的迎风面是一个完整的圆形截面，非常适合嵌套在飞机机头的环形整流罩内，缸体和整流罩内壁之间预留均匀的气流通道，冷却空气从整流罩前方的进气口冲入，扫过各个气缸的散热肋片后从整流罩后侧的缝隙排出，散热路径短且没有气流死区。和直列发动机相比，径向布局的轴向长度极短，整机重心非常靠近曲轴输出端，安装到飞机机头支架上时，动力重心和螺旋桨拉力线几乎重合，不会产生额外的偏置力矩，对载具的姿态平衡非常有利。设计建模过程中需要重点核对主副连杆的运动干涉：五根连杆在曲柄旋转的全过程中会在中心区域交错摆动，铰接销的位置、连杆杆身的截面宽度、主连杆大端的凸耳角度都需要经过运动仿真校验，避免不同连杆在摆动行程中发生碰撞；同时要保证五个活塞到达上止点的相位差均匀，点火间隔对应的曲轴转角一致，才能让各缸做功脉冲均匀分布，避免输出扭矩出现周期性的大幅波动。这类径向活塞结构虽然在现代主流车用动力中应用较少，但其紧凑的径向布局思路、短曲轴高刚性的结构优势、简洁的风冷散热逻辑，在轻型航空动力、科普教学样机、特种小型动力装备的开发中仍然具备很强的参考价值，整套三维结构完整呈现了星型径向发动机从活塞、连杆到中心曲轴的全部配合关系，可用于结构原理演示、动力方案选型参考以及机械传动教学场景。
