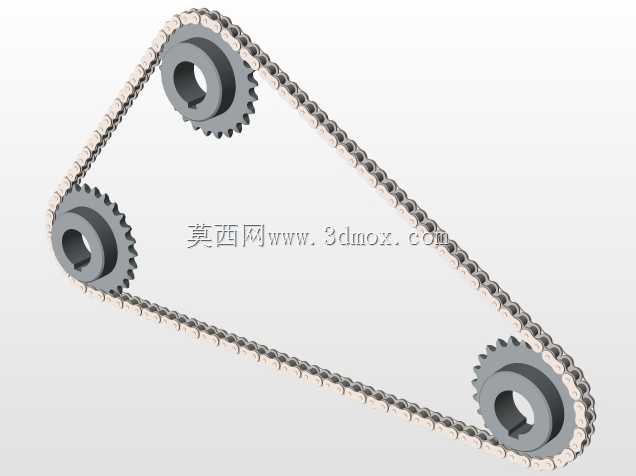

这套链传动组件采用三个链轮呈三角形空间布局,闭合滚子链条依次绕经三个链轮外缘,构成非共线的多轴动力传递结构,和常见两链轮平行轴开式或闭式链传动相比,三角布局更适合设备内部主动轴、从动轴、张紧轴不在同一直线传动路径上的紧凑安装场景。在轻工输送线、小型包装设备、通讯终端装配工装以及台式自动化机构里,电机输出端往往受机架型材、护罩、电气走线空间限制,无法把动力输入轴和执行轴布置成规整的水平或竖直直线,此时用三链轮折线绕行方案,可让链条沿机架内腔拐角走行,避开传感器安装位、拖链槽和检修开口,减少额外中间传动轴的设置。

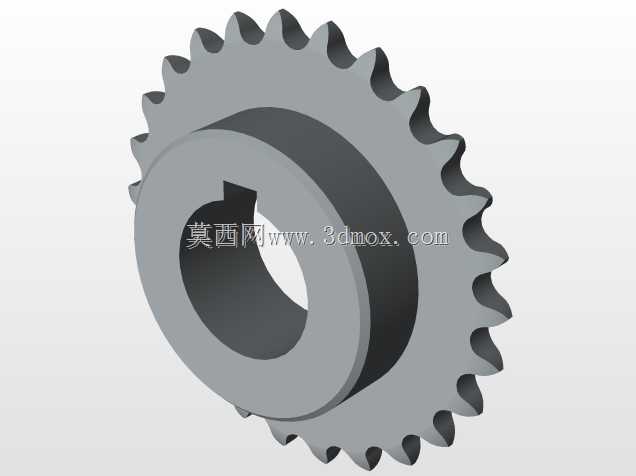

从链轮本体结构看,三个轮体均采用带轮毂的实心链轮形式,中心加工出通孔,孔侧开出键槽,用于和传动轴通过平键实现周向扭矩锁定;轮毂向轮片两侧凸出,装配时轮毂端面可抵住轴肩或轴承内圈,确定链轮在轴向上的固定位置。轮齿齿形按标准滚子链啮合轮廓构建,齿沟圆弧与链条滚子外圆匹配,链条进入啮合区时滚子能顺利落入齿沟,退出啮合时不会发生卡滞、顶齿。轮齿端部保留倒角,在装配链条或后期维护重新张紧时,即使链条和链轮存在少量轴向偏差,滚子也能沿倒角滑入正确啮合位置,降低现场装配对中难度。

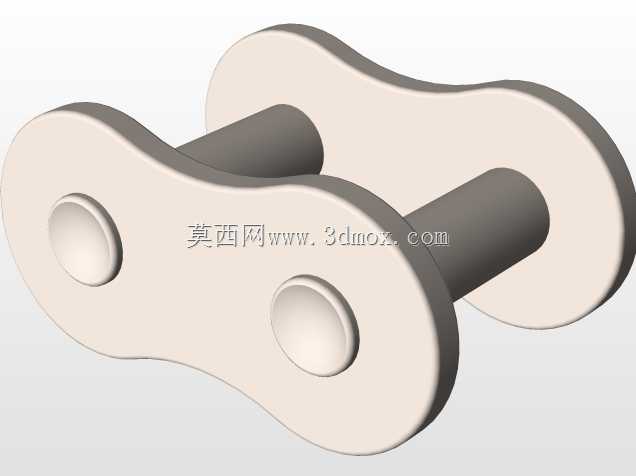

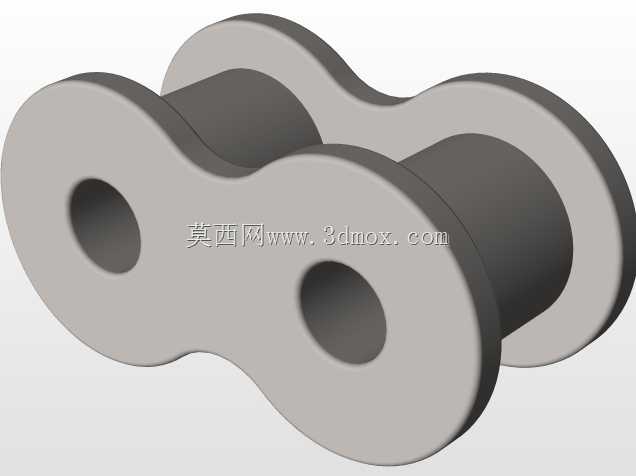

绕在三个链轮上的链条为标准滚子链结构,由内链板、外链板、套筒、滚子、销轴逐节铰接而成。内链板和套筒过盈压装,外链板和销轴过盈固定,滚子空套在套筒外侧,和链轮齿面接触时滚子可自由转动,把链条和轮齿之间的滑动摩擦转化为滚子内外的滚动摩擦,减少啮合磨损。每节链板采用两端圆弧的8字形轮廓,在保证链板拉伸强度的前提下削减板件重量,同时避免链板运动时和相邻链节、设备护罩发生干涉。链条沿三角形轨迹运行时,在两个链轮之间的直线段会受自重产生轻微垂度,三角布局中位于斜向和下侧的链段垂度方向各不相同,设计阶段需要在三维环境里逐段核对链条极限摆动范围,预留出垂度余量,不能让运行中的链条蹭到机架钣金或线缆。
选型和布局校核时,首先要确定三个链轮的分度圆直径和各自轴间距,再逐段计算链节所需数量,总链节数取偶数,避免使用偏置过渡链节,因为过渡链节的拉伸承载能力明显低于普通链节,会成为整条传动链的强度薄弱点。三个轮轴的平行度需要严格控制,若各轴空间平行度偏差过大,链条运行中会持续受到侧向力,导致链板侧面和链轮齿侧摩擦,短期内就会出现链板磨亮、销轴异常磨损,严重时链条会从链轮上爬齿脱链。安装边界方面,链轮装入机架后,轮片外侧要留出链条装拆所需的操作空间,通常对应链条接头位置预留至少半节链条的径向操作余量,方便装入或拆下弹簧卡式连接链节;三个链轮围成的三角形内部区域,不能布置凸起的紧固件或油气管路,因为链条受载后会有小幅振动抖动,内侧安全间隙不足会引发周期性碰撞异响。
张紧设计在三链轮结构中往往由其中一个链轮承担张紧轮功能,该轮的安装座设计成长条调节孔形式,松开锁紧螺栓后可沿链条张紧方向移动轮轴,把各链段垂度调整到合理区间后再锁紧。和两链轮传动仅需调节单段链松紧不同,三角链传动调节张紧轮位置时会同时改变两段链条的张紧程度,调整时需要盘动转轴逐圈检查三个啮合点的滚子入齿状态,不能出现某一段链条张紧度过大、另一段仍明显松垮的情况。实际工况中,链传动适合低速大扭矩传递,啮合过程不存在同步带那样的严格滑动约束,对粉尘、少量油污的耐受能力更强,在开式布置的小型设备里定期补充润滑脂即可长期运行。三维建模时把每节链条按实际铰接关系装配,可直观模拟链条绕行三个链轮的完整轨迹,提前发现链段和机架、链轮和轴系零件的干涉问题,也能直接导出各链轮中心距坐标,为后续机架板件的轴孔加工提供准确尺寸依据。
