径向发动机主连杆传动承载结构

　　该结构对应径向发动机中的主连杆部件，主要承担活塞往复运动向曲轴旋转运动转换过程中的力流传递任务。在星形或径向布置的发动机中，主连杆通常直接与曲轴曲柄销配合，其余副连杆再通过铰接孔分布连接在主连杆大端周边，因此该件既是传力杆件，也是多缸动力汇合的核心节点。

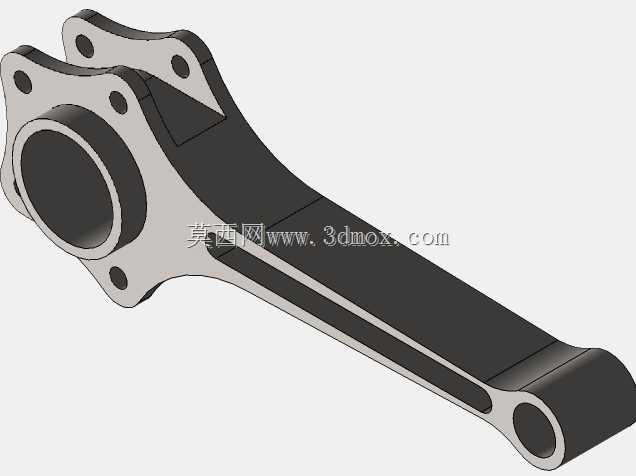

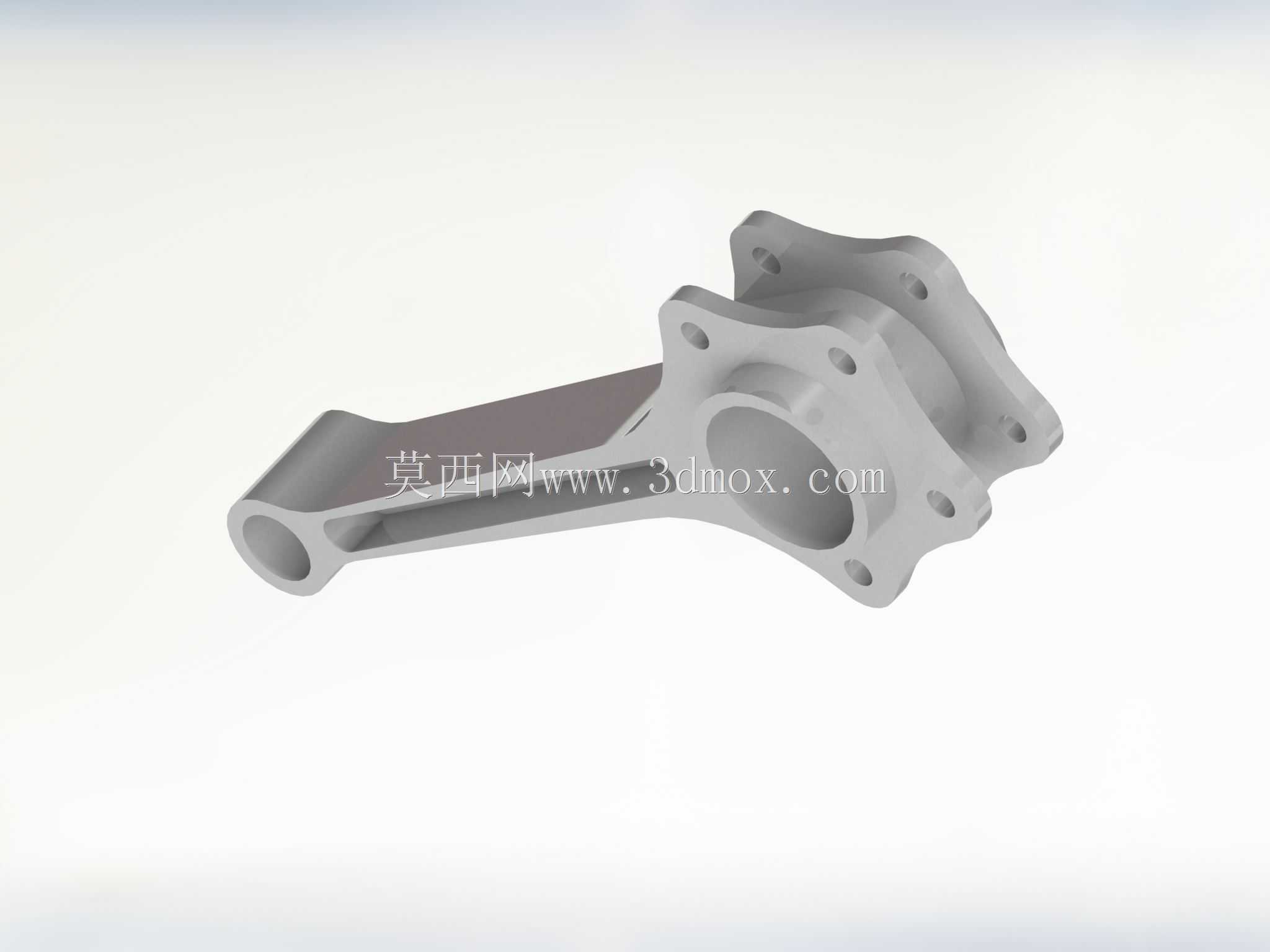

　　从外形上看，模型一端为较小的筒状活塞销孔，另一端为尺寸较大的法兰式大端结构，中间由变截面杆身连接。小端孔用于穿入活塞销，承受活塞组沿气缸轴线方向传来的爆发压力和惯性力；大端区域设置多个周向分布孔位，既包含与曲轴或主销相关的中心配合区域，也包含副连杆铰接、紧固或定位所需的连接孔。法兰外缘呈非对称多边形轮廓，孔位围绕大端中心布置，能够适应径向发动机多根连杆围绕同一曲柄销工作的空间约束。

　　杆身采用长悬臂式过渡形态，截面从大端高刚度区域向小端逐渐收窄，靠近小端处形成圆滑筒状加强。这样的处理并非单纯追求外观，而是为了在有限包络内平衡弯曲刚度、质量分布和应力集中。发动机运转时，连杆不仅承受沿杆轴方向的拉压载荷，还会因曲柄连杆机构运动产生横向惯性力和摆动弯矩；大端法兰在多个副连杆交替施力时，还会承受局部偏心载荷。因此杆身与大端交接处采用连续圆角和加厚过渡，可降低孔边、腹板边缘及截面突变位置的峰值应力。

　　大端法兰面的孔位布局是该件设计的重点。中心大孔承担主要旋转配合或定位功能，外周小孔按径向动力缸的数量和角度关系布置，用于副连杆销、螺栓或限位结构的安装。建模时需要保证各孔轴线之间的角度、孔端距、法兰厚度以及杆身中心线相对大端中心的位置关系。若这些边界出现偏差，装配后副连杆运动轨迹会发生干涉，活塞在气缸内的对中也会受到影响，进而引起偏磨、卡滞或异常振动。

　　在实际应用场景中，这类连杆常见于航空星形发动机、老式径向内燃机以及部分教学演示或复刻动力装置。其工作环境具有转速波动、载荷周期性冲击、润滑条件受限和空间布置紧凑等特点。主连杆需要在高温、油污和持续往复摆动条件下保持尺寸稳定，大端孔与销轴之间通常要预留润滑通道或配合油槽，小端孔也需考虑活塞销的润滑与轴向定位。

　　从安装边界看，小端外圆伸入活塞内腔，杆身不能与活塞销座、气缸下沿或机匣内壁发生碰撞；大端法兰随曲轴旋转，其外轮廓必须在机匣内部形成安全间隙。周向副连杆安装后会围绕各自销轴摆动，因此法兰孔周围的凸台高度、螺栓头容纳空间以及副连杆端部厚度都要协同校核。三维结构设计时，应重点检查曲轴旋转一周过程中杆身与机匣、副连杆与主连杆法兰、活塞裙部与小端之间的动态间隙，而不能只校核静态装配位置。

　　结构建模可按功能分区推进：先建立大端中心孔与法兰基准面，确定杆身中心线和小端孔轴线；再根据气缸径向布置角度生成外周连接孔；随后完成杆身腹板、加强筋、凸台和圆角过渡。孔边宜采用沉孔或局部加厚方式提高接触刚度，杆身侧面则通过平滑曲面减少突变。对于需要工程制造的版本，还应进一步补充配合公差、表面粗糙度、热处理要求以及润滑孔道，使铸件或机加工件在承受高频交变载荷时具备足够的疲劳寿命。
