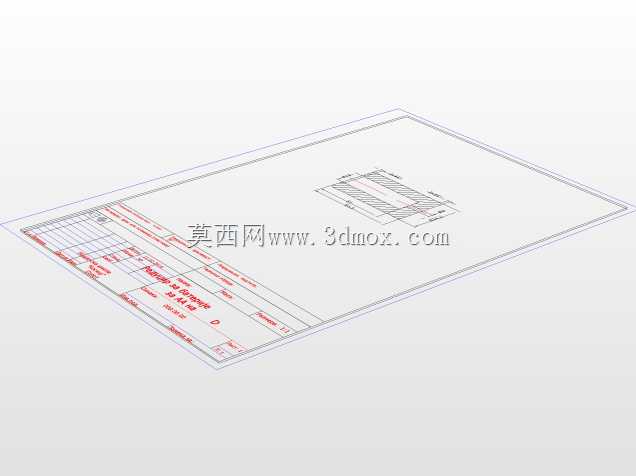

AA转D型电池转接套筒结构设计

　　在手持检测仪器、老式便携收音机、大功率电动玩具以及部分工业现场应急照明设备中，D型一号干电池凭借较大的电芯容量和较低的大电流放电内阻，长期作为标准供电单元使用。但实际运维与外出作业场景里，常备D型电池的采购、储运成本较高，而AA五号电池在便利店、办公备件柜、班组工具包中随处可得，二者外形直径、轴向长度差异明显，无法直接互换装入电池仓。这套转接套筒的核心作用，就是在不改动原有设备电池仓结构的前提下，把一节AA电池的外形边界补偿到D型电池的标准尺寸，同时完成正负极导电通路的可靠衔接，让使用五号电池临时替代一号电池供电成为可落地的工程方案。

　　从结构思路上看，转接件没有采用复杂的活动卡扣或额外电子升压元件，整体以空心绝缘套筒作为主体承载框架。套筒内腔直径按照AA电池的圆柱外径预留合理装配间隙，既保证电池可以徒手顺畅推入、取出，又避免间隙过大造成电池在筒内径向晃动；套筒外圆直径则匹配D型电池的标称外径，使其装入设备电池仓后，外壁能够和仓内的定位筋、止转面贴合，不会出现偏斜、滚动。轴向长度方面，套筒两端分别设置正极导电触点端和负极弹簧接触端，把AA电池自身的长度叠加两端接触结构的补偿高度后，总轴向尺寸对齐标准D型电池的长度公差带，装入仓内旋紧电池盖时，端盖压力可以均匀传递到整串电池上，不会出现某一节接触虚接、另一节被过度挤压的问题。

　　正极位置的设计重点在于绝缘隔离与中心触点定位。普通干电池的正极为端部中心凸起的金属帽，转接套筒在对应端采用绝缘端面封挡，仅在中心区域留出贯通孔，嵌入镀镍金属导电片。导电片内侧做成浅凹弧面，贴合AA电池正极帽的圆弧轮廓，接触区域避开电池正极周围的绝缘密封圈，防止金属片边缘刮伤电池封口造成漏液；导电片外侧则凸起形成符合D型电池正极尺寸的接触头，能够直接顶住设备电池仓内的正极弹簧片或触点。负极侧采用带弹性的金属盘结构，内侧平面贴合AA电池负极的平底锌壳，外侧盘面模拟D型电池的负极平面，设备仓盖的弹簧压力压在盘面上时，弹力可以通过金属盘传导到内部AA电池，让整组串联电池的轴向预紧力保持一致。

　　选材上套筒主体优先使用耐常见电池漏液腐蚀的硬质绝缘材料，表面光滑无毛刺，长期接触干电池外壳也不会发生电化学锈蚀；两端导电件采用镀镍钢或铜合金冲压成型，导电电阻低，在轻微氧化环境下仍能保持稳定接触，反复拆装更换电池后触点不会轻易变形。针对多节电池串联使用的设备，转接套筒外圆可以增设浅定位槽或防反装标识，和电池仓内的防呆筋对应，避免操作人员把转接件正负极方向装反；套筒壁厚度在保证结构强度的前提下尽量取薄，避免为了适配外形而过度挤占内部电池的容纳空间，也不会让整体重量明显增加。

　　实际使用中，这类转接件尤其适合应急抢修、野外勘测、老旧设备维护等不便随时采购指定型号电池的场合：当现场D型电池耗尽，只需取出备用AA电池装入套筒，再按普通一号电池的方式放入设备仓即可，不需要改造设备触点、不需要焊接导线，也不会在电池仓内留下松散的导电垫片造成短路风险。建模过程中需要重点核对两类电池的标准直径、长度公差，以及设备电池仓常见的弹簧压缩行程，保证转接后总长度处于仓体允许的尺寸区间；同时校验导电件的伸出高度，既要保证触点有足够压缩量实现低电阻接触，又不能因伸出过长导致电池盖无法旋合。套筒的分型面、脱模斜度也按照注塑加工工艺预留，两端导电件设计为嵌装或卡扣固定结构，便于批量装配，整体结构简单可靠，没有易损小零件，能够反复更换电池长期使用。
