鞋帮鞋底雕刻定位工装线框结构

　　这套三维线框结构面向制鞋工序中的雕刻、刻线与图案定位作业，核心作用是把鞋帮、鞋底或半成品鞋件在加工前固定到统一基准上，使刀具或激光头能够按照预设轨迹完成表面纹路、标识、装饰槽的加工。现场使用时，工装并不承担复杂传动功能，而是作为雕刻设备工作台与鞋件之间的定位载体，通过平面边界、侧向挡边和局部压紧点限制工件的平移与转动，避免软质鞋材在接触加工时发生滑移。

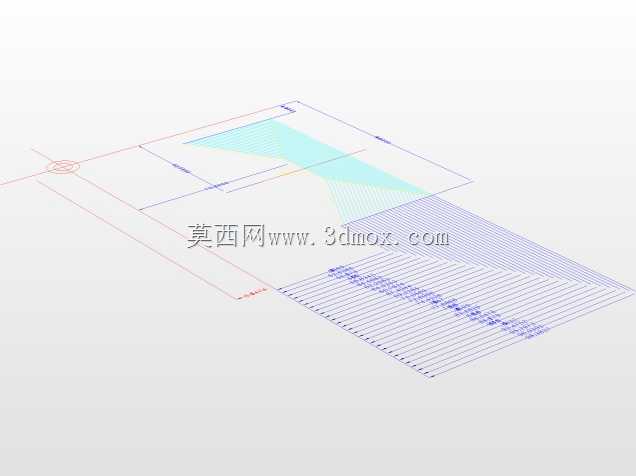

　　从结构表达可以看出，模型采用多组平行线条勾勒承载区域，线框中既有较大的矩形轮廓，也有斜向布置的过渡面和局部密集排布区。这种布置方式对应制鞋加工中常见的异形件支撑需求：鞋底轮廓并非规则矩形，鞋帮材料又具有柔性，若直接在平面工作台上雕刻，材料边缘容易翘起，纹路深度也会因贴合不实而出现偏差。工装通过分层轮廓表达不同高度的支撑面，使工件在放置后能够沿鞋底弧线或鞋帮折线获得连续承托，加工区域下方保持稳定支撑，非加工区域则留出取放空间。

　　设计思路上，该结构优先保证加工轨迹与工件外形的对应关系。图中浅色面域可理解为雕刻路径覆盖区，周边线框用于限定工件摆放范围；密集线条区域对应需要重复刻线或形成纹理的位置，线条方向与加工进给方向保持一致，便于操作人员在现场核对刀具路径。对于小批量制鞋车间，这类工装不需要复杂动力元件，主要依靠外形仿形和快速压紧完成定位，适合在台式雕刻机、激光打标设备或手动刻制工位上使用。更换鞋码或鞋型时，可通过替换定位板、调整挡块位置来适配不同轮廓，减少整机工装的重复制作。

　　外形边界方面，模型整体呈扁平板式布局，长宽方向围绕工作台有效加工区展开，厚度方向占用空间较小，便于嵌入设备台面或固定在通用垫板上。安装时需要保证工装基准边与设备X向导轨平行，Y向定位面贴合工作台挡边；底部应保持平整，若采用铝板或亚克力板加工，可在四角设置沉头孔，用螺钉压紧到工作台上。局部支撑面的高度差不宜过大，重点控制雕刻区域与刀具焦点或刀尖之间的距离，使鞋材表面落在有效加工深度范围内。

　　在实际功能上，工装兼顾定位、避让和路径指示三类用途。定位部分通过外轮廓挡边限制鞋件前后左右位移；避让部分在刀具下行、压脚接触或激光扫描区域留出空隙，防止工装本身被误加工；路径指示部分则利用线框和平面分区，帮助操作者快速确认鞋头、鞋跟、侧边纹饰的位置。对于鞋底侧边刻槽，工装需要增加侧向支撑，避免细长刀具接触材料时工件外翻；对于鞋帮表面图案雕刻，则应增大贴合面，减少皮革、织物或合成材料的局部凹陷。

　　结构建模时应重点处理轮廓线与支撑面的连续关系。鞋件属于曲面柔性对象，工装不能完全按理论外形硬贴合，需要在关键支撑区保留平面接触，在弧线过渡区设置分段支撑，这样既能控制加工振动，也方便工件取放。线框中的斜向面可作为导入导向，使操作者放置鞋件时沿斜面滑入定位区；密集平行区则反映刻线密度较高，加工时应降低单次进给量，并确认压紧点远离刀具路径。若用于自动化雕刻单元，还可在工装两侧增加传感器检测位或气动压钳安装面，但主体仍应保持低矮、开放、易清理的结构特征。

　　从维护角度看，制鞋材料会产生碎屑、粉尘或少量胶渍，工装表面应避免深窄槽和难以清洁的封闭腔。线框表达中的开放边界有利于排屑，平板式底座也便于日常擦拭。定位挡边属于易磨损部位，设计时可采用可更换镶条，长期使用后只需修复局部接触边，不必整体重做。通过这种方式，雕刻工装能够在多品种鞋件加工中稳定提供基准，使表面纹路位置一致、深度均匀，并减少因材料偏移造成的返工。
