嵌入式设备面板塑料握持拉手结构

项目分类:通讯工具类 发布时间:2022-05-13 ID:636984
  • 嵌入式设备面板塑料握持拉手结构
  • 嵌入式设备面板塑料握持拉手结构

  这类嵌入式塑料拉手主要用于通讯机箱、检测仪器外壳、移动电源柜、工业控制盒以及需要频繁搬移的箱式设备上。与外露式提手不同,它采用凹入面板的安装方式,把手握持区域藏在法兰面后侧,设备外侧不会形成明显凸起,在机柜并柜、设备推入机架、包装箱堆叠或经过狭窄通道时,能够避免把手被剐蹭、撞击或挂住线缆。实际布置时,法兰贴合在设备面板外侧,盒体部分穿过面板开孔进入箱体内部,四个角部预留安装孔,可通过螺钉从正面固定,也可在背板增加压片进行防松。

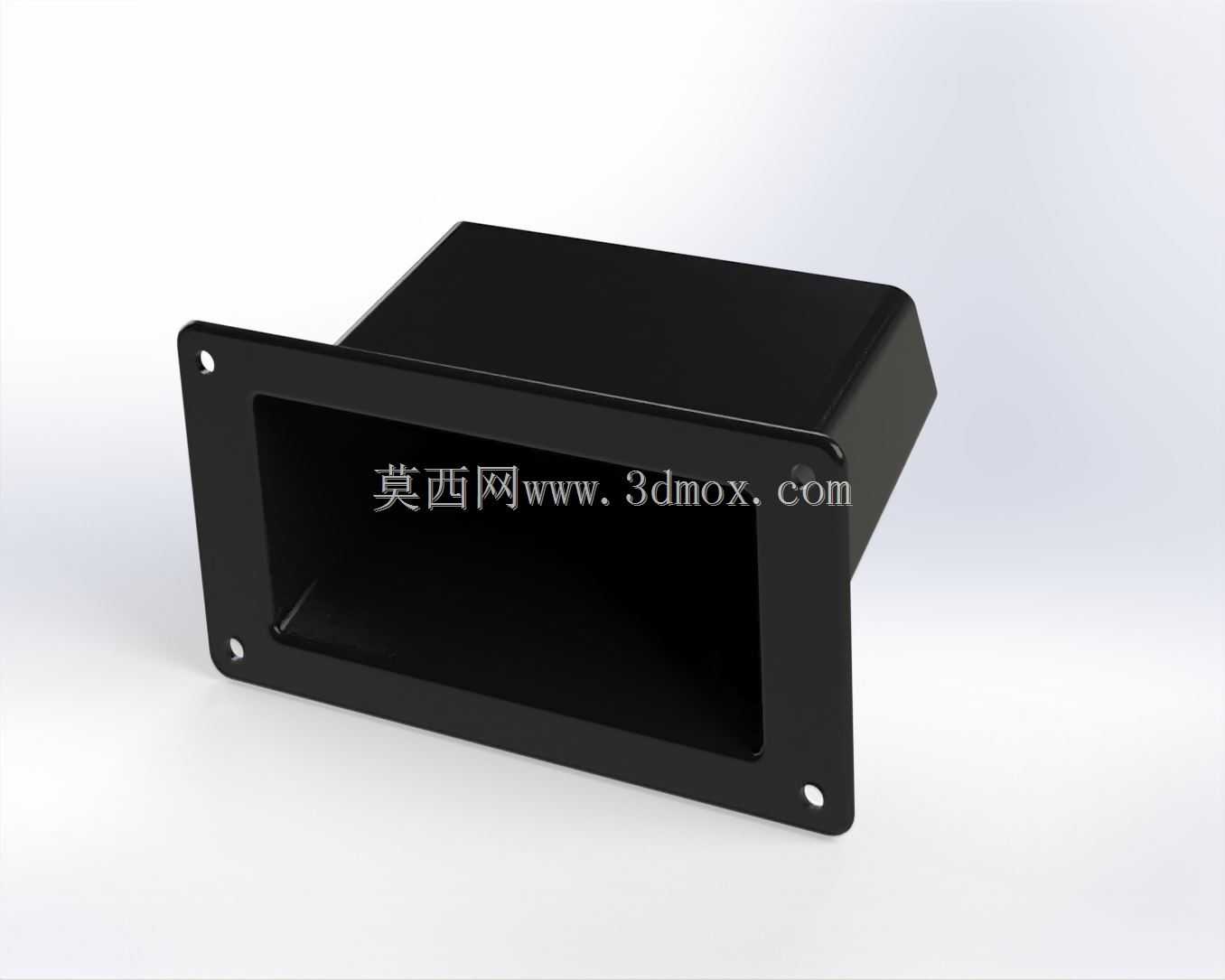

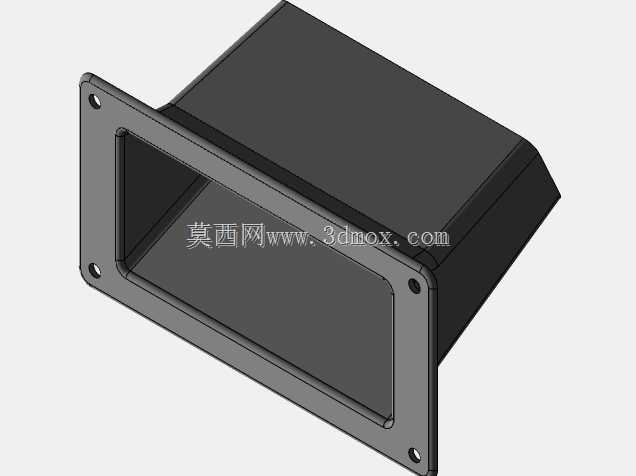

  从结构形态看,零件由前端矩形法兰、后方中空罩壳和下部内凹握持空间组成。法兰面比后方罩壳外轮廓更大,形成稳定的安装承压边,拧紧螺钉后能够把密封或缓冲垫片压紧在面板表面,减少粉尘、水渍沿开孔边缘进入箱体的风险。罩壳侧壁带有适度拔模斜度,既符合注塑成型时的脱模要求,也能在穿入面板开孔时起到导向作用。内腔不是简单等厚盒子,而是围绕人手四指进入的轨迹留出抓握深度,同时在开口边缘做圆滑过渡,避免搬运时局部棱边压手。

  设计这类件时,不能只按外观曲面建模,需要先反向确认设备面板的可用边界。面板开孔尺寸应以后罩壳最大外形为基础,预留装配间隙;法兰外轮廓则要覆盖开孔边缘并留出螺钉孔边距,防止孔位离折弯边或焊缝过近。若面板较薄,法兰背面可增加浅止口或定位凸台,装入开孔后限制拉手横向窜动;若设备需要经常承重,螺钉不宜直接锁在薄塑料柱上,应在罩壳内部设置贯通螺钉柱,并与设备内部加强梁或金属衬板配合,使提手受力传递到箱体骨架,而不是仅由外面板承担。

  握持空间的尺寸需要结合戴手套操作和裸手操作两种场景。开口宽度要保证四指顺利进入,深度不能过浅,否则搬运时手指只能勾住边缘,长时间受力会产生明显压痛;也不能盲目加深,因为罩壳向后伸入设备内部,会侵占电路板、线束、连接器和模块的布置空间。工程建模时应把人体手指进入方向、面板厚度、内部元件最高轮廓和线束折弯半径一起放入装配中检查,尤其要关注拉手后方是否与电容、端子排、插头尾部发生干涉。

  材料与成型思路上,这类件通常采用韧性较好的工程塑料,以承受搬运时的拉拔和轻微冲击。壁厚应尽量保持均匀,法兰与罩壳交接处容易出现厚壁聚集,建模时需通过筋位和局部掏空控制缩痕。螺钉柱周围不宜做成孤立厚胶,应加十字或径向加强筋,把拧紧力矩和提升载荷分散到侧壁。开口下缘是手指直接受力区域,可在不影响手感的前提下增加内翻边,提高截面惯性矩;法兰四角则应设置圆角,减少应力集中,也让面板外观更协调。

  在整机使用中,该拉手不仅承担搬运功能,也会影响设备外观的完整性。嵌入式布局使面板表面保持近似平齐,设备贴标、贴膜和清洁都更方便。对于通讯类便携设备,维护人员往往需要在机房、车载方舱或临时工位之间移动箱体,拉手位置通常布置在面板重心附近,避免单手提携时设备明显前倾。若箱体重量较大,可对称布置两个相同拉手,由双手分担载荷;此时左右件的开孔、孔距和内腔避让区应统一规划,减少面板加工种类。

  三维建模过程中,建议先建立面板开孔、法兰外轮廓、罩壳侵入深度和手指抓握包络四个关键基准,再完成外曲面和内部加强结构。装配检查不仅要看拉手本身是否能装入,还要模拟螺钉锁紧空间、手指标称活动范围、箱体堆叠时的外凸量以及内部线缆插拔路径。对于需要批量生产的结构,拔模方向、分型线、浇口位置和顶出区域也应在模型阶段同步考虑,使外观件既能满足承重与安装,又能稳定成型。
