斜置式圆锯切割工装台架结构

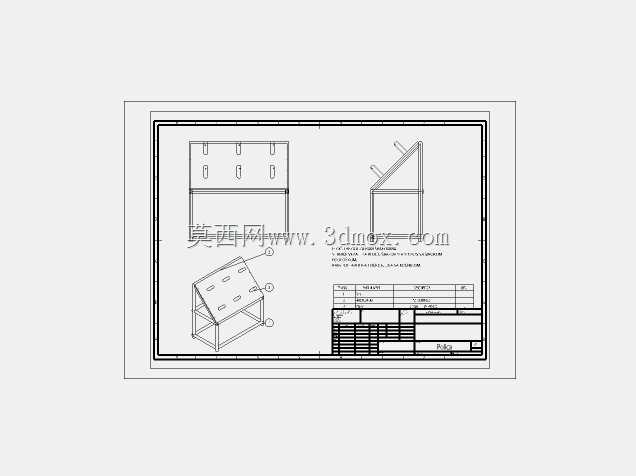

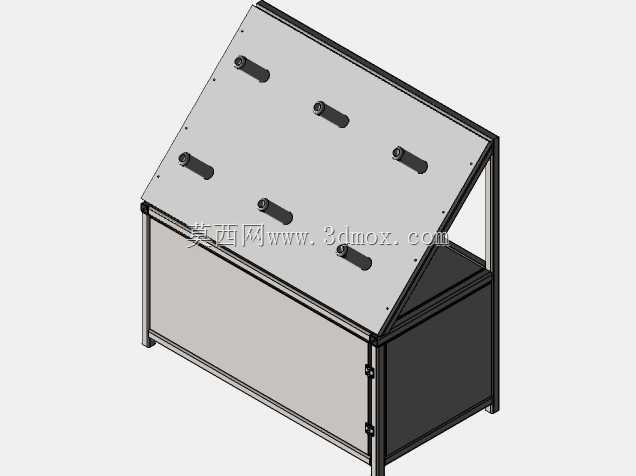

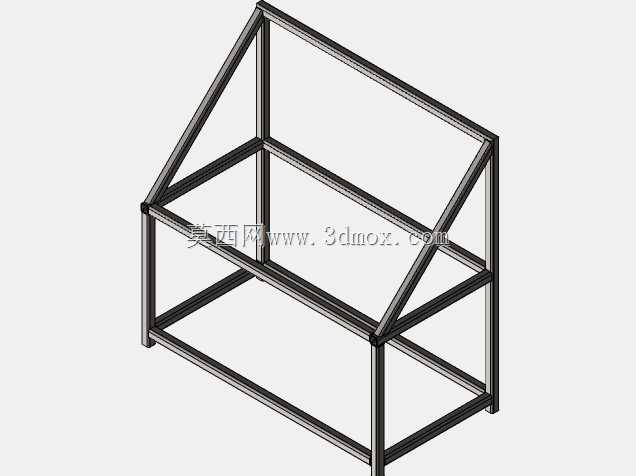

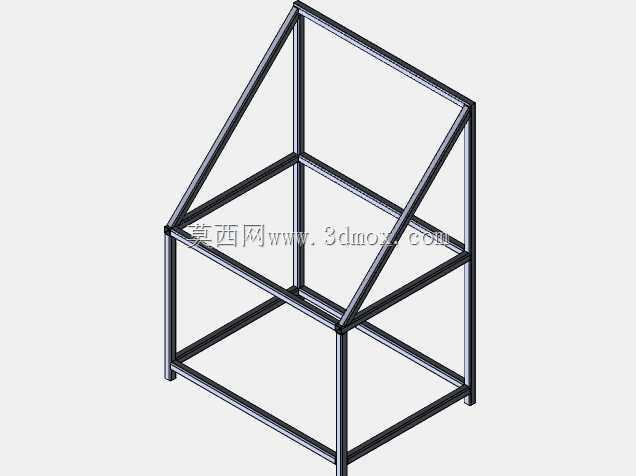

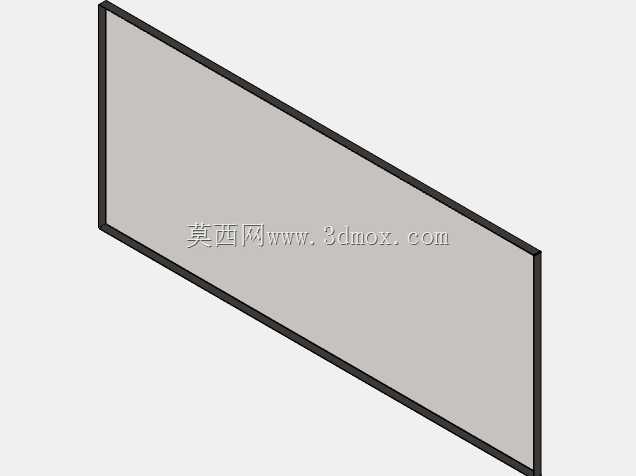

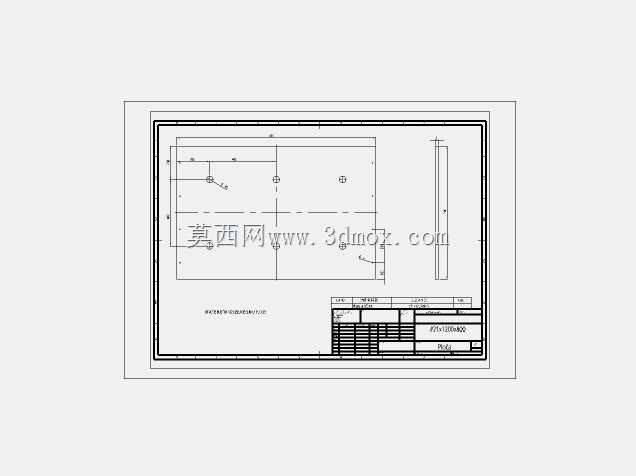

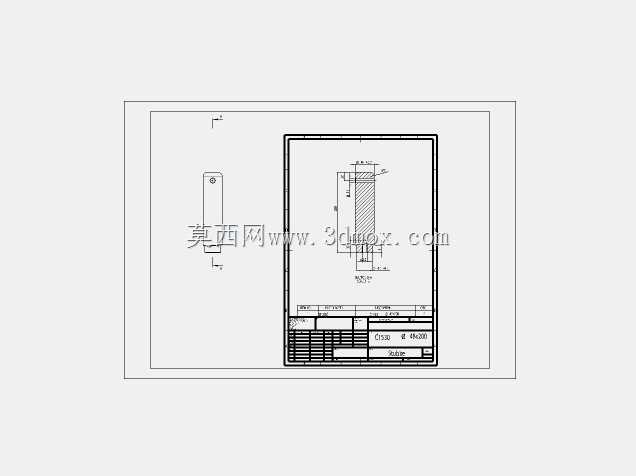

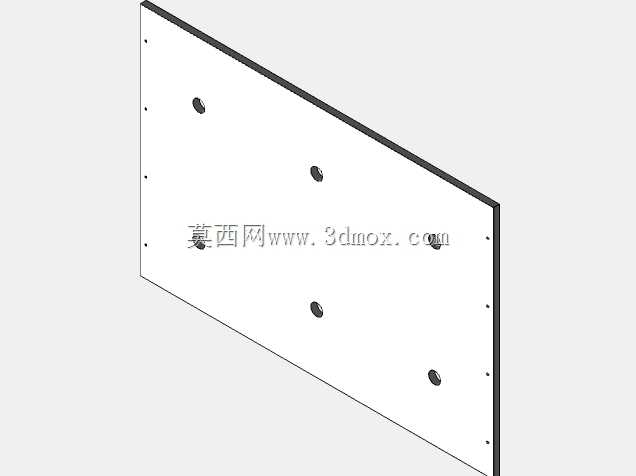

　　该台架面向小型木料、型材及板件的定尺锯切作业，整体采用框架式承载思路，把锯切操作面布置成倾斜姿态，使操作人员在站立或半站立状态下能够自然推送工件，减少长时间弯腰对位造成的疲劳。台面预留多组压紧与导向安装位，图中可见六个黑色手柄式压紧件沿斜面对称分布，可根据坯料宽度、长度和切割轨迹快速调整夹持点，保证锯切过程中工件不发生侧向滑移。下部柜体由钣金封板围合，一侧设置可开启检修门，用于收纳锯切动力部件、排屑通道或电气控制元件；框架杆件采用矩形截面型材焊接或螺栓拼装，边角处保留连接件安装孔位，便于现场拆装、运输和后期维护。斜面工作台前缘与下部柜体之间形成落料及防护空间，锯屑可沿斜面导向集中收集，避免散落在操作地面。

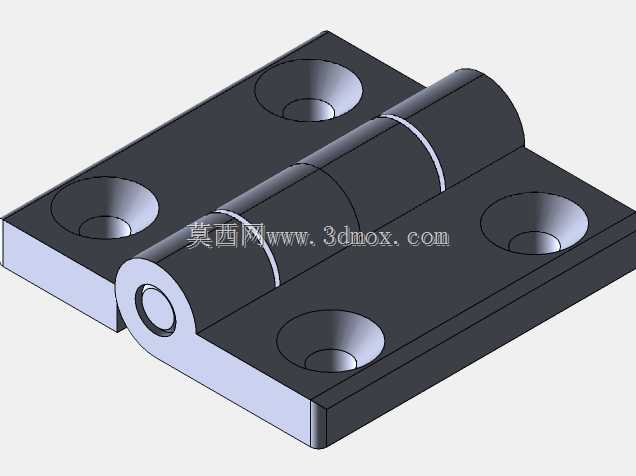

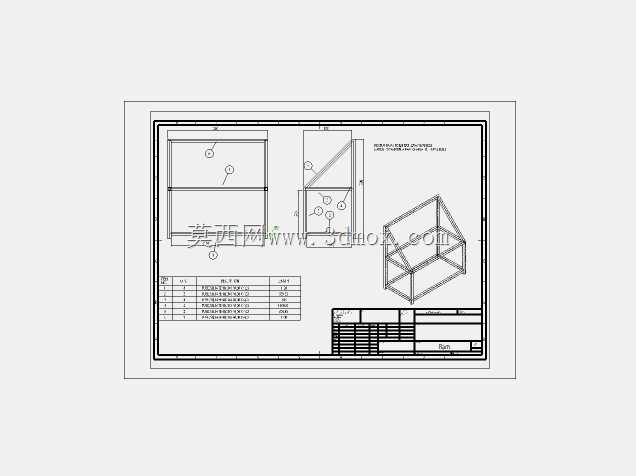

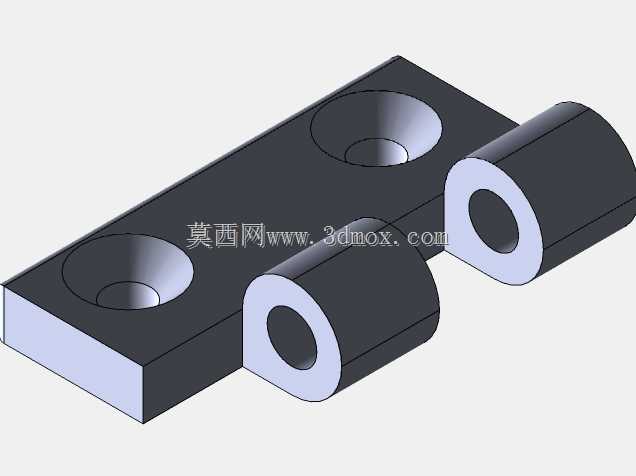

　　设计时先确定操作人员的推送高度与手臂施力方向，再反推斜面倾角、台面有效承载区和框架立柱位置；台面宽度需覆盖常见板件的单边支撑长度，深度方向则要保证锯片运动区域两侧均有足够压料距离。机架底部应落在平整车间地面上，后侧可靠墙布置，但需留出检修门开启半径和排屑装置抽拉空间；柜体内部动力件安装面要与台面锯缝保持同轴或平行关系，装配时通过垫片调整消除框架焊接变形带来的偏差。压紧手柄采用快拆式结构，工件换型时无需工具即可松开和锁紧，适合多品种、小批量的维修间、木工房及实训车间使用。整体外形呈上窄下宽的梯台布局，重心偏低，锯切反力通过斜台面传递至立柱和底框，再分散到地面支脚；封板不仅起到安全防护作用，也能降低锯切噪声向外扩散。建模过程中需重点控制台面拼缝、手柄安装孔阵列、门框铰链位置以及型材接口的一致性，确保三维结构在工程出图、物料拆分和现场装配时能够直接对应。
