1200毫米多孔三维柔性焊接工装平台

　　这套1200×1200毫米规格的多孔定位焊接工装平台，是面向车间小中型结构件组焊工序开发的三维柔性工装载体，在钣金焊接车间、五金制品加工厂、轨道交通零部件预制工位、工程机械小件焊接班组里都属于高频复用的基础工装设备。日常生产里遇到多品种、小批量的框架类焊件、支架类焊件、机箱机柜骨架焊接任务时，不需要针对每一款焊件单独定制固定式焊接夹具，直接依托平台台面的标准孔位搭配对应的定位销、压紧件、角度挡块就可以快速完成焊件的定位锁紧，大幅缩短不同批次产品换产时的工装准备周期。

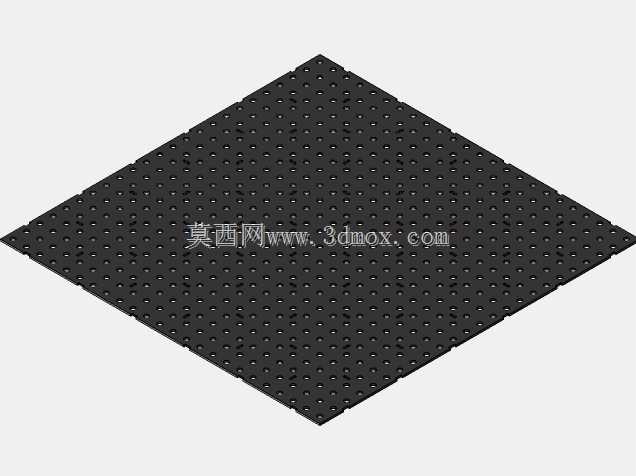

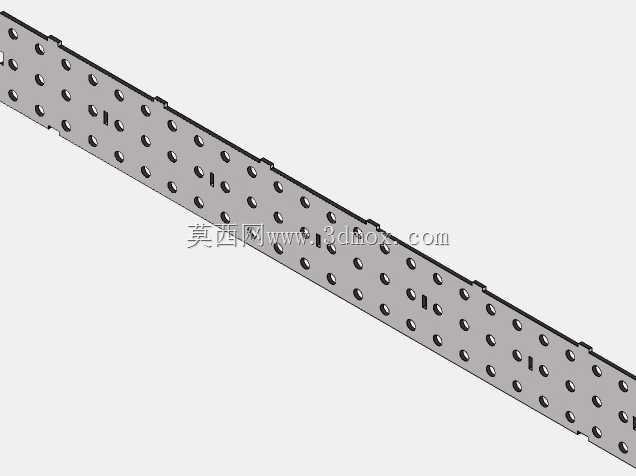

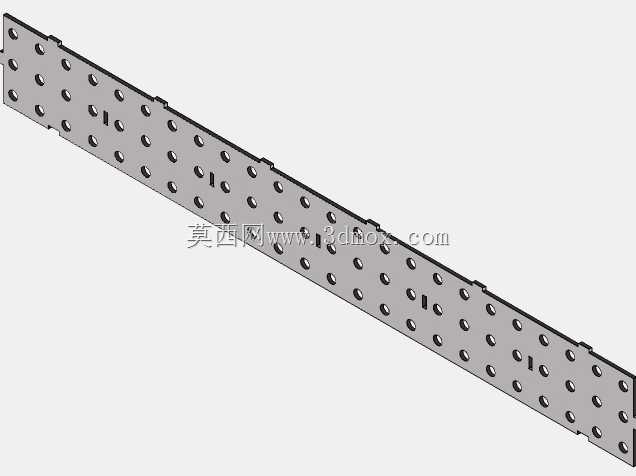

　　从台面结构设计来看，平台主体采用高刚度铸铁基体加工而成，台面上按照等间距矩阵排布标准定位孔，孔位经过精密镗削加工，孔距公差控制在工装配合允许的范围内，相邻孔位的位置度一致性直接决定了后续拼装定位的重复精度。台面侧边同样加工有阵列排布的侧向安装孔，既可以在侧向加装延伸定位支座、角度靠山，也可以在多台平台拼接组合时通过侧边孔位穿入连接锁紧件，把单台1200毫米见方的平台拓展成更长更大的焊接作业面，适配长度超过单台台面边界的长杆件、长框架类焊件的组焊需求。台面表面做了黑化防锈处理，焊接过程中飞溅的焊渣不容易直接粘附在基体表面，日常清理只需要用铲刀快速刮除就可以恢复台面整洁，长期使用下也能避免台面锈蚀影响定位件的插拔顺畅度。

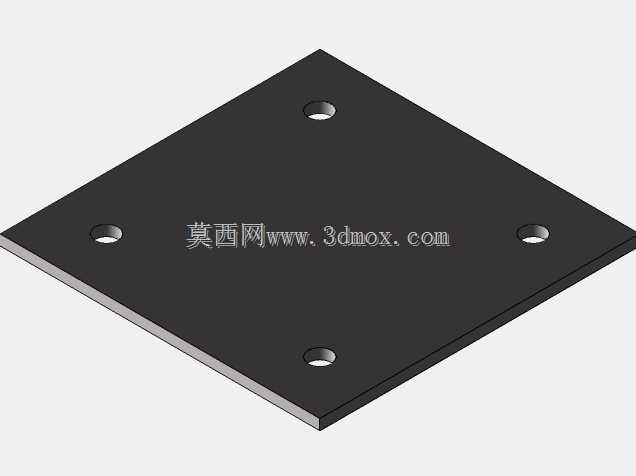

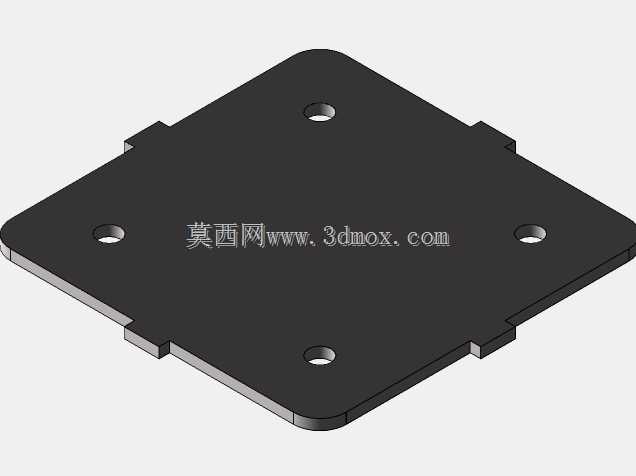

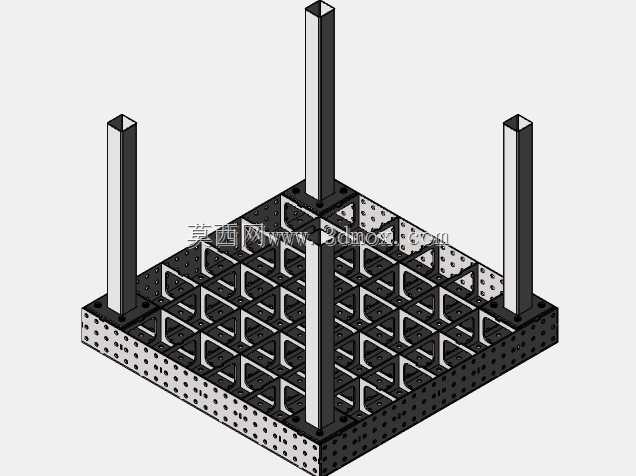

　　配套的四根立式支撑立柱采用方钢结构制作，立柱和台面之间通过台面边角的预留安装孔位完成锁紧固定，立柱的高度匹配普通工人站立作业的舒适操作区间，焊接作业时不需要弯腰俯身操作，有效降低长时间焊接作业的劳动强度。立柱底部预留了地脚安装孔，车间地面平整度达标时可以直接放置使用，如果是对作业稳定性要求更高的重载焊接场景，也可以通过膨胀螺栓把立柱底部和车间混凝土地面牢牢锁固，避免大电流焊接、工件敲击定位过程中平台出现移位晃动。

　　实际工装设计思路上，这款平台没有采用传统焊接平台的T型槽结构，转而用全域多孔阵列的方案，核心优势在于定位点的布置完全不受槽体走向限制，不管是矩形工件的直角定位、异形管件的斜向支撑，还是多角度拼接的框架组对，都可以找到对应的孔位安装定位元件。传统T型槽平台在装夹异形工件时，夹具只能沿着槽的方向滑移调整，遇到跨槽位的定位需求往往要加装过渡转接板，累计配合间隙会直接影响焊件的组对精度；多孔阵列平台的定位销可以直接插入任意孔位，定位链路更短，重复定位的一致性更好。

　　在安装边界层面，单台平台的台面外形尺寸为1200毫米×1200毫米，立柱支撑后的整体高度处于常规人工焊接作业的适宜区间，设备进场安装时不需要对车间地面做特殊的地基预处理，只要地面承重能力满足铸铁平台的总重量要求、平面度没有明显的凹凸起伏就可以直接部署。如果车间需要对接机器人焊接工位，也可以把该平台直接安置在焊接机器人的作业半径覆盖范围内，台面上的标准孔位可以兼容机器人焊接工装的快速切换，配合机器人的路径编程实现多品种焊件的混线焊接生产。

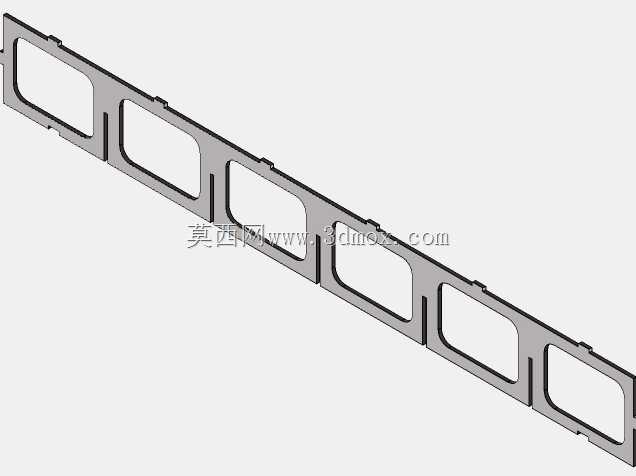

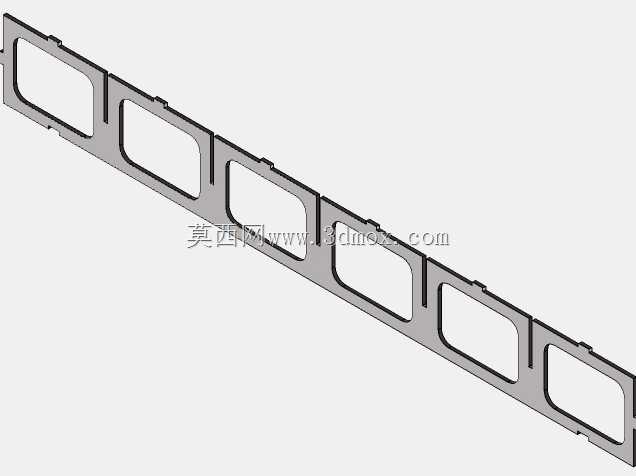

　　平台的网格加强筋结构在三维建模时做了针对性的刚度仿真校核，台面在承受满负载焊件压紧、焊接热应力反复作用的工况下，形变量控制在工装精度允许的范围之内，不会因为长期承重出现台面中部凹陷、孔位错位的问题。台面的孔口位置做了倒角处理，工人插拔定位销、压紧螺杆的时候不会因为孔口锐边划伤操作工人，也能避免焊渣飞溅堵在孔口位置导致定位件无法正常插入，日常维护只需要定期用通针清理孔内积存的少量焊渣碎屑、给孔位涂抹少量防锈油就可以长期保持工装的使用精度。
