带动力传动的台式框锯切割设备

　　这套小型台式框锯切割设备主要面向小件材料的直线锯切作业，常见于模型制作、教学实训、小型工坊试样加工以及非标工装试制场景。设备采用立式框架承载锯条，配合电机、带轮和传动连杆形成往复锯切动作，能够对木材、塑料、软金属薄片及轻质复合材料进行分段下料。与手持锯相比，其锯切轨迹由机架和导向结构约束，切口直线度更容易控制，操作人员只需推送工件并保持进给压力，劳动强度明显降低。

　　从结构布置看，动力部分位于机架后侧上部，电机输出端通过带传动将运动传递至中间轴系。带传动在该设备中不仅承担减速增扭作用，也能缓冲锯切过程中的冲击载荷，避免硬质异物卡滞时直接损伤电机轴。传动路线中设置了多级带轮和张紧连接，带轮直径差异形成合适的传动比，使锯条往复频率维持在适合轻载切割的范围。下部连杆机构将旋转运动转换为锯框的往复运动，铰接点处保留了必要的运动间隙，既保证机构连续运转，也便于后期磨损后调整。

　　机架采用开口式U型立板结构，两侧竖起的板件为锯条提供安装和导向空间，底部伸出的平台用于承托工件。该布置的优点是结构直观、零件数量少、装配关系清晰，同时前方和侧向具有较好的开放性，方便取放长度略大于工作台的坯料。立板同时承担电机座、轮轴支座和锯导向件的安装基准，因此在加工时需要关注板面垂直度、轴孔同轴度以及安装面平面度。若机架焊接或折弯后存在明显变形，带轮容易偏摆，皮带磨损加快，锯切轨迹也会出现抖动。

　　设备的功能核心在于将稳定旋转动力转化为可控的往复切削。锯条张紧结构需要在刚性和可调性之间取得平衡：张紧力过小，锯条在换向和进给时容易松动、跑偏；张紧力过大，则会增加框架变形和导向件磨损。模型中锯条沿框架竖向布置，适合进行垂直方向的贯通切割，工件沿底部平台向前送入即可完成断料。对于小截面棒料、板条和模型骨架件，这种方式比圆盘锯更节省切口宽度，也能降低薄件崩边风险。

　　在外形尺寸与安装边界方面，该设备属于桌面型轻载锯切装置，整体占地由底部框架和伸出工作台决定，后侧需要预留电机和皮带防护空间，上方应保留锯条拆装及张紧调节的操作高度。安装时不宜紧贴墙面布置，电机周围需保证散热气流，皮带外侧应设置防护罩，防止人员接触旋转带轮。工作台面要保持水平，机架底部应可靠固定或放置在平整防滑的支撑面上，以减小往复运动带来的振动。工件进给方向不宜超出导向支撑范围，过长材料需在外侧增设辅助托架，避免坯料重力下压导致切口倾斜。

　　设计思路上，该装置强调简单可靠和易维护。电机、带轮、轴、连杆和框架之间的连接多采用螺栓、销轴和支座定位，便于拆解更换。皮带作为易损件可快速替换，连杆铰接点可通过紧固件检查间隙，锯条则根据材料类型选择合适齿距。实际使用中，切割木材宜采用较大容屑槽锯条并控制进给速度；切割塑料时应避免过快摩擦导致材料熔融；锯切铝片等软金属则需更小的进给压力，并配合合适润滑或冷却。设备不适合大截面钢材或持续重载切削，其机构刚度、电机功率和锯条尺寸都决定了它更适合轻工作业。

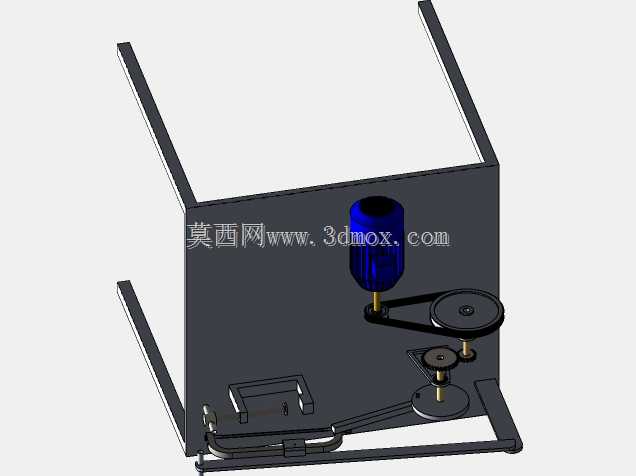

　　从三维建模角度看，该作品完整表达了动力源、传动件、执行件和机架之间的空间关系。立板、电机、带轮、皮带、连杆、锯条导向和工作台均有明确装配位置，能够用于机构运动原理演示、小型锯床方案论证以及教学类结构拆解。建模时需要特别注意带轮中心距、皮带包角、连杆行程和锯条长度之间的匹配，任何一处尺寸不协调都会影响机构干涉检查。通过该模型可以直观理解带传动减速、曲柄连杆换向以及框架式锯切导向的组合方式，也为后续增加防护罩、吸尘口、工件靠尺和快速张紧机构提供了基础结构参考。
