适配电磨的微型木工车床结构设计

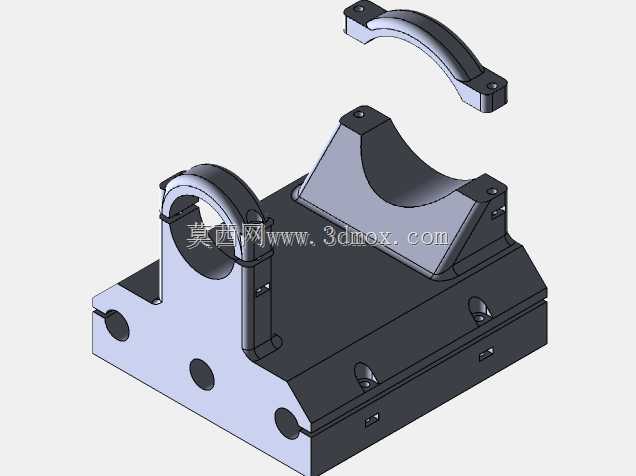

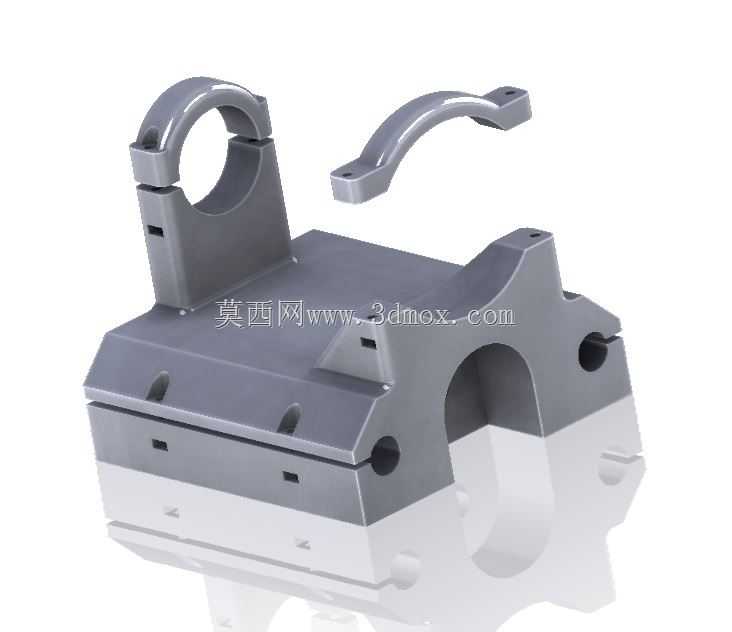

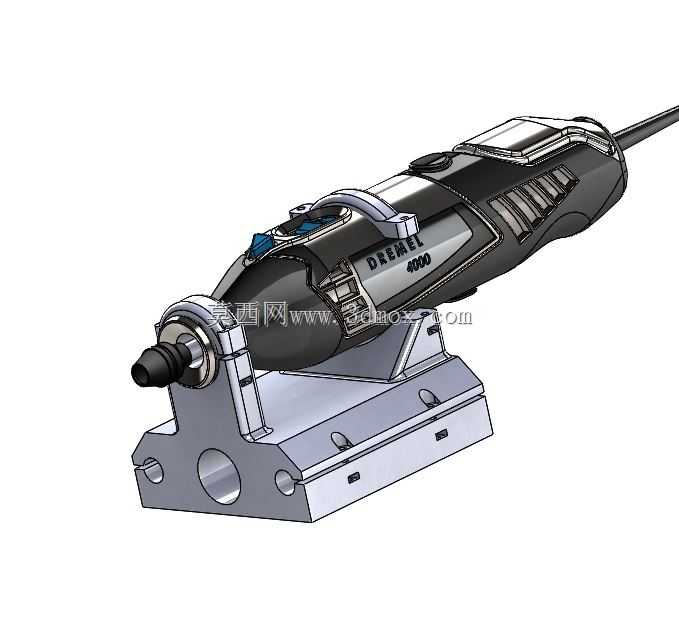

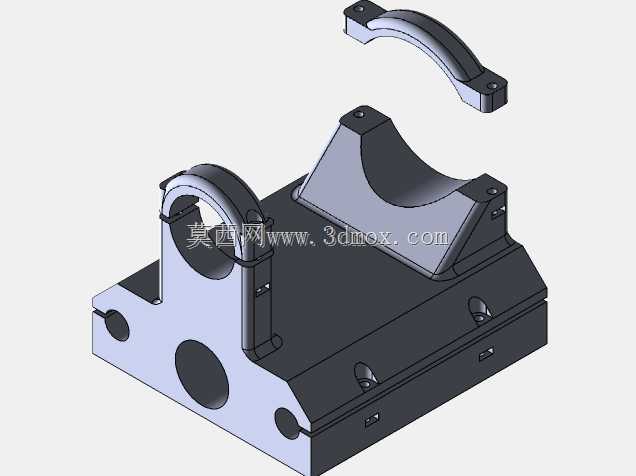

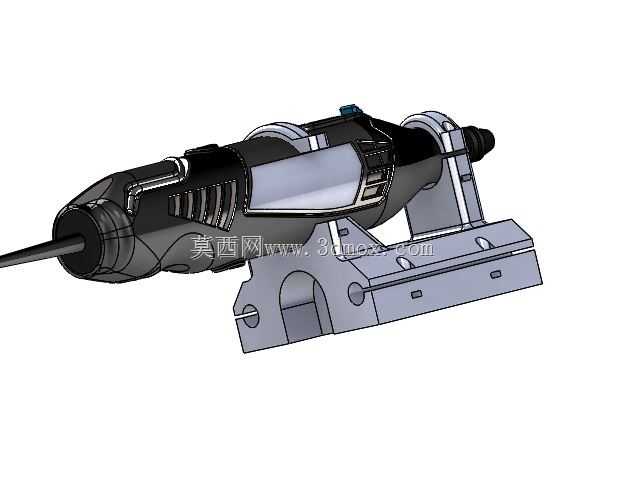

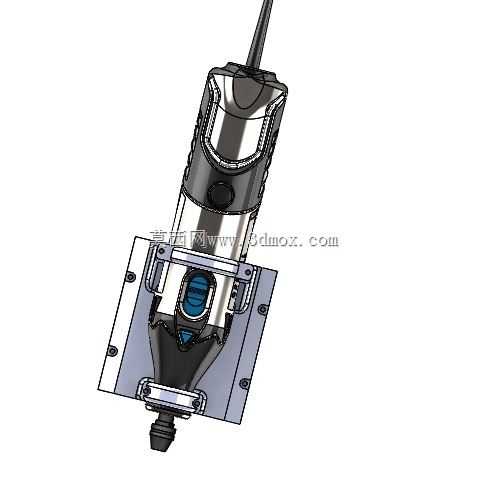

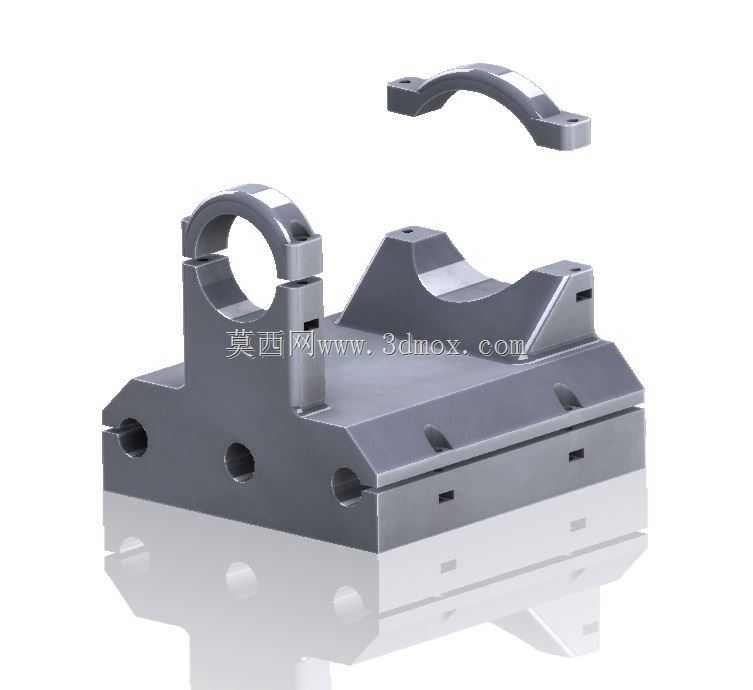

　　这款微型木工加工设备的核心定位，是面向个人手工制作场景的小型回转类木件加工，填补了手持电磨无法完成同轴回转加工的功能空白。日常手工制作场景中，很多木作爱好者、模型制作者会遇到需要加工小直径圆柱木件、木销、小型手柄、模型轴类木构件的需求，常规工业车床体积大、成本高，不适合桌面级小空间使用，而单纯手持打磨工具无法保证加工件的同轴度，很容易出现锥度、偏心的问题，这套结构就是针对这类痛点做的适配设计。整套结构以常见的旋转打磨手持工具作为动力输出端，不需要额外配置独立的驱动电机与调速模块，直接利用手持电磨本身的高转速输出与调速能力，大幅压缩了整套装置的体积与制作成本，整体可以直接放置在普通工作桌面上使用，不需要专门的安装固定台位，

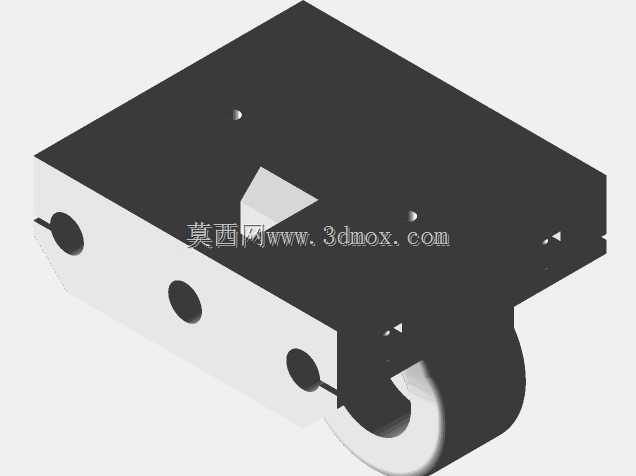

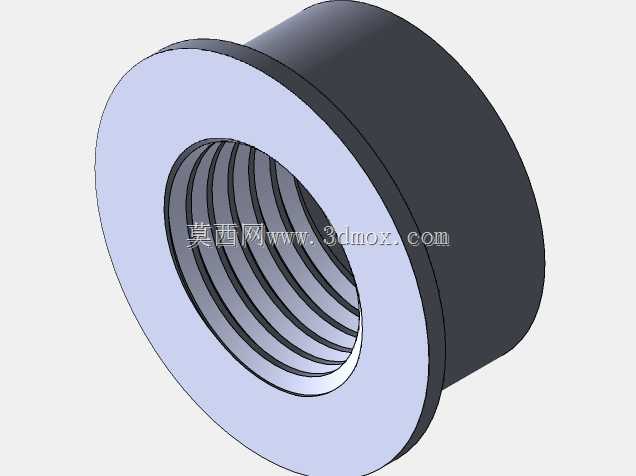

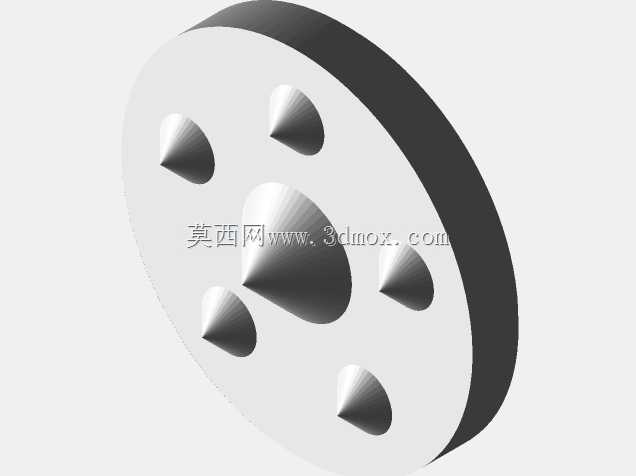

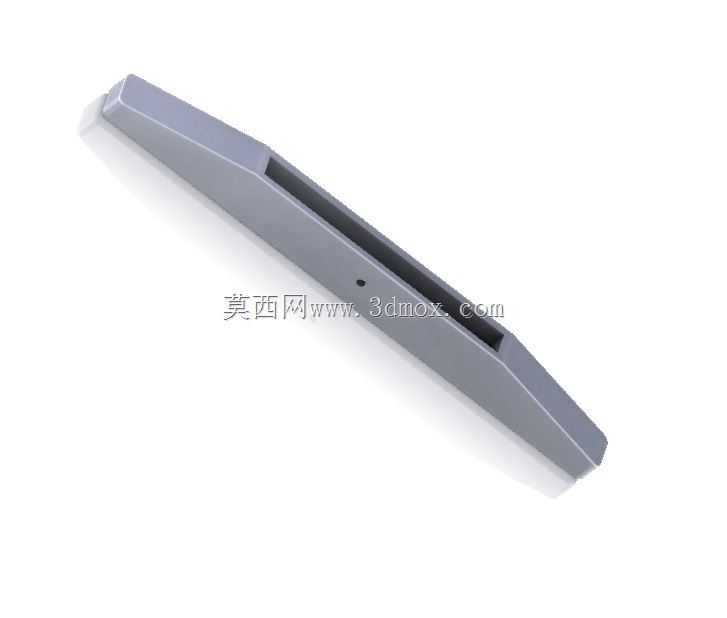

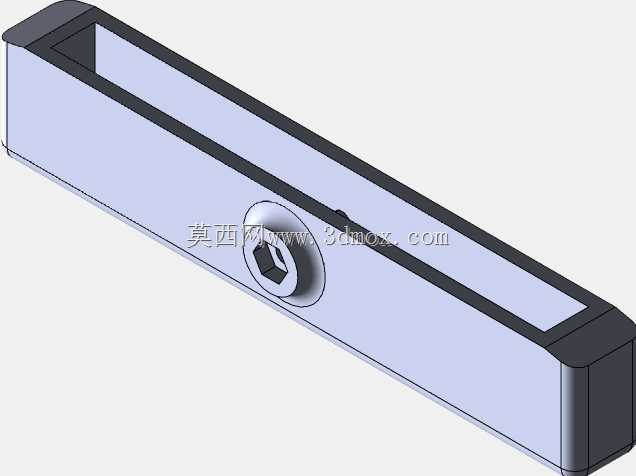

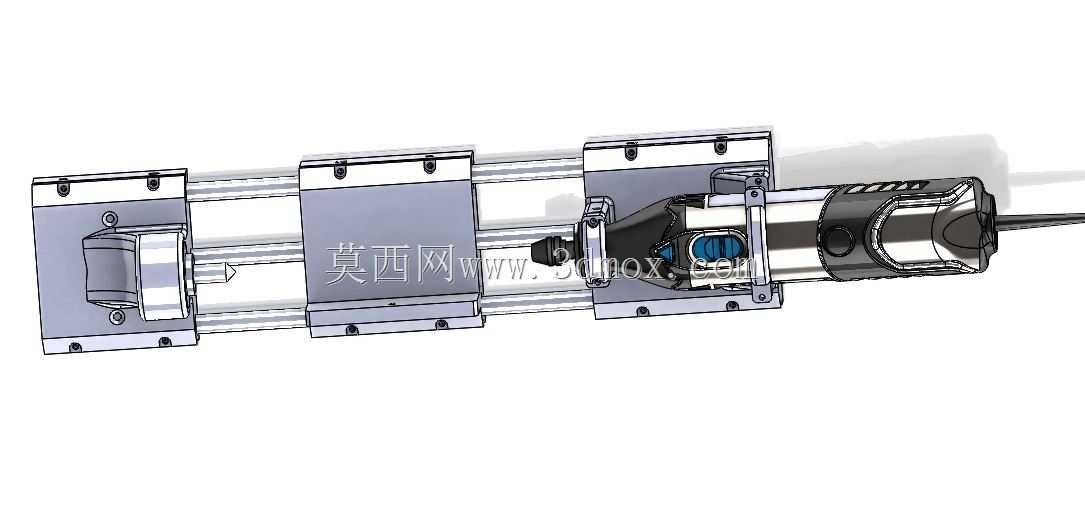

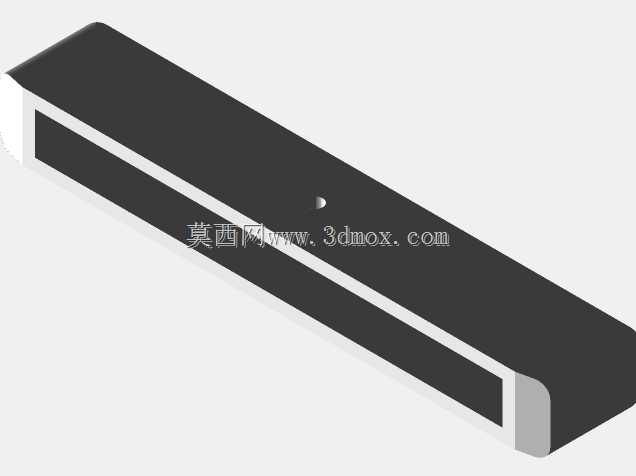

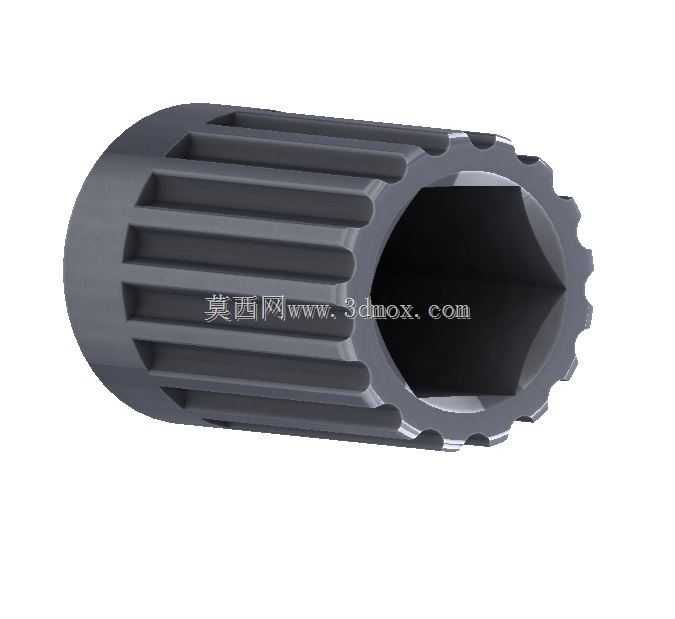

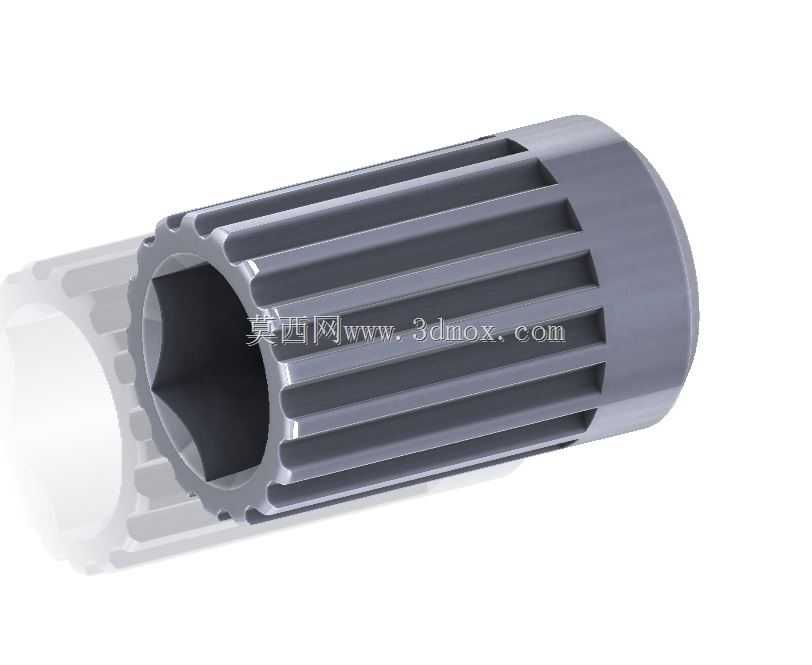

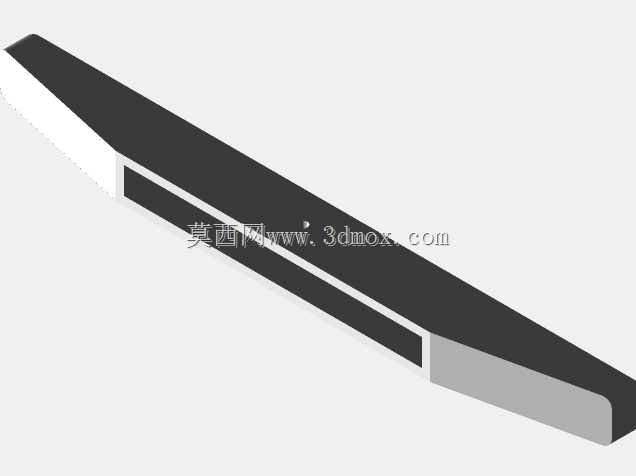

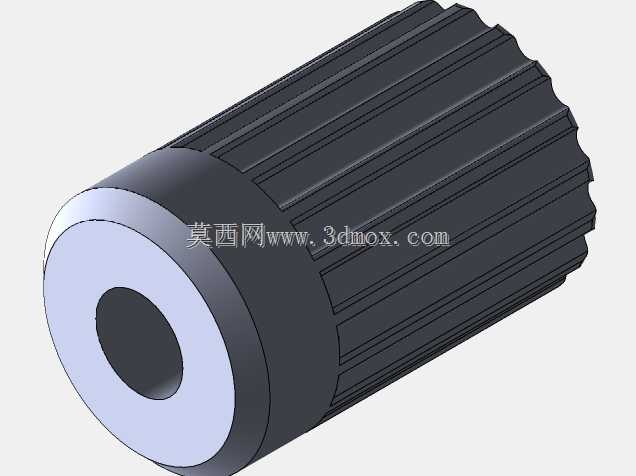

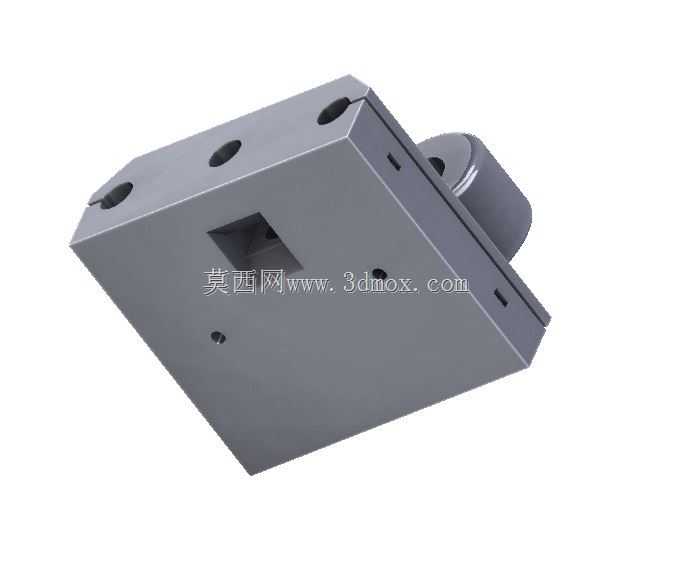

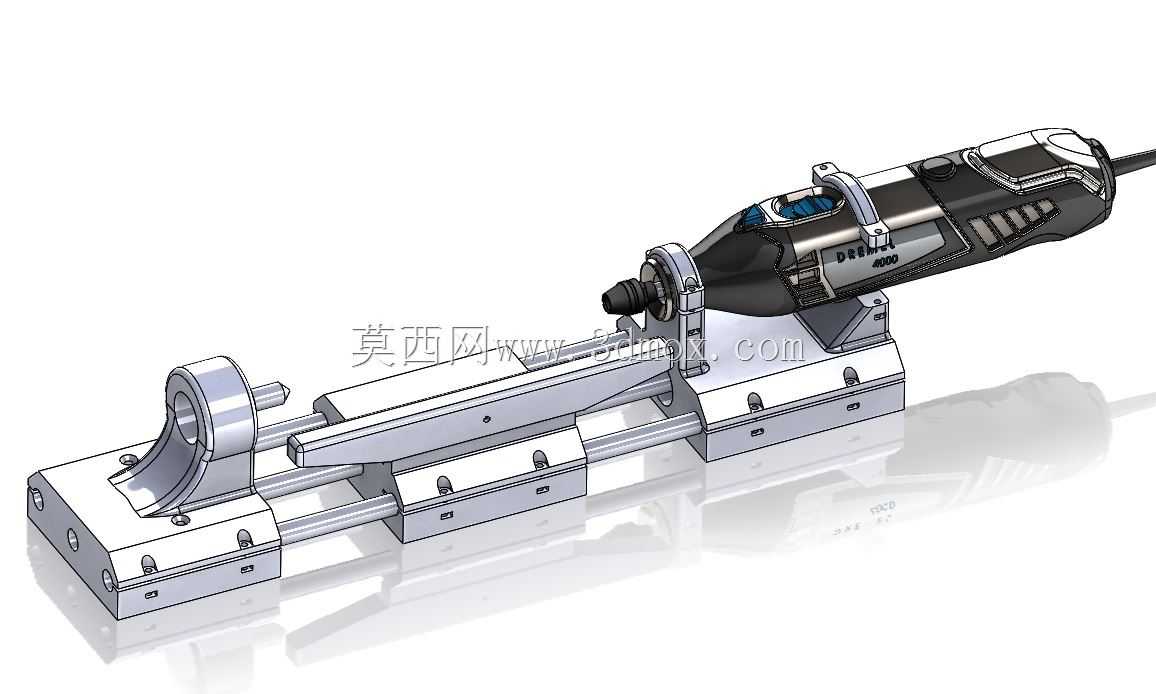

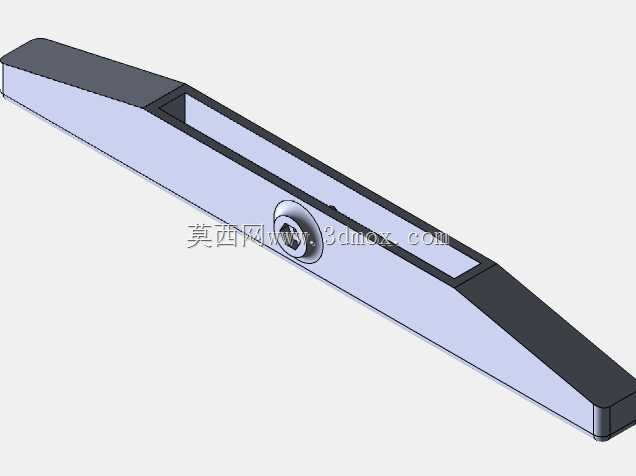

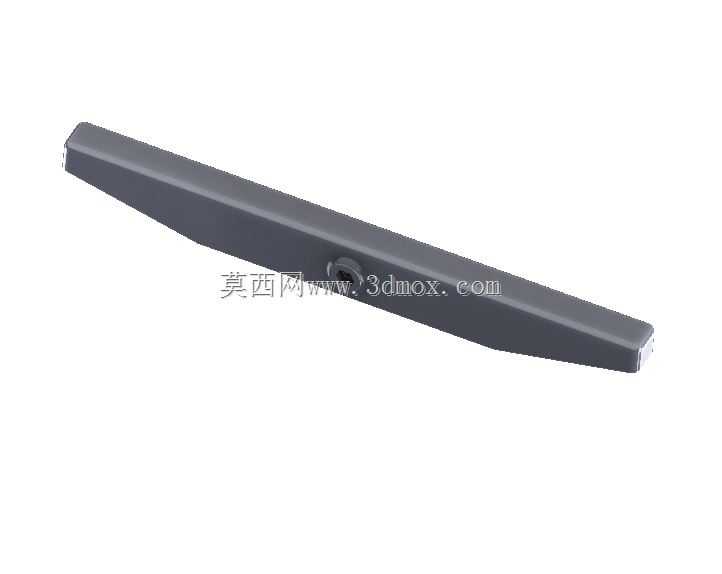

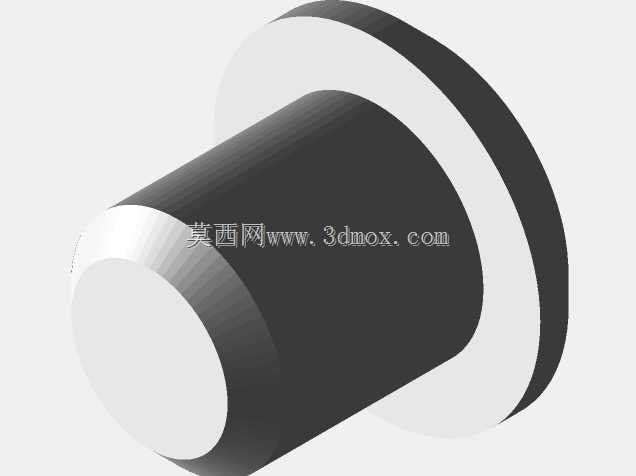

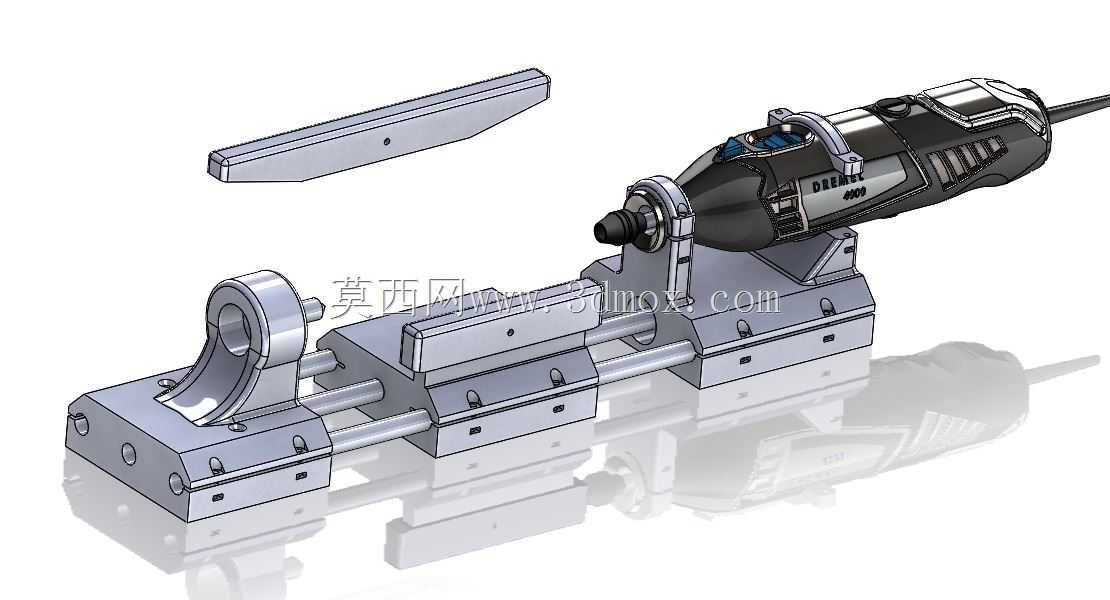

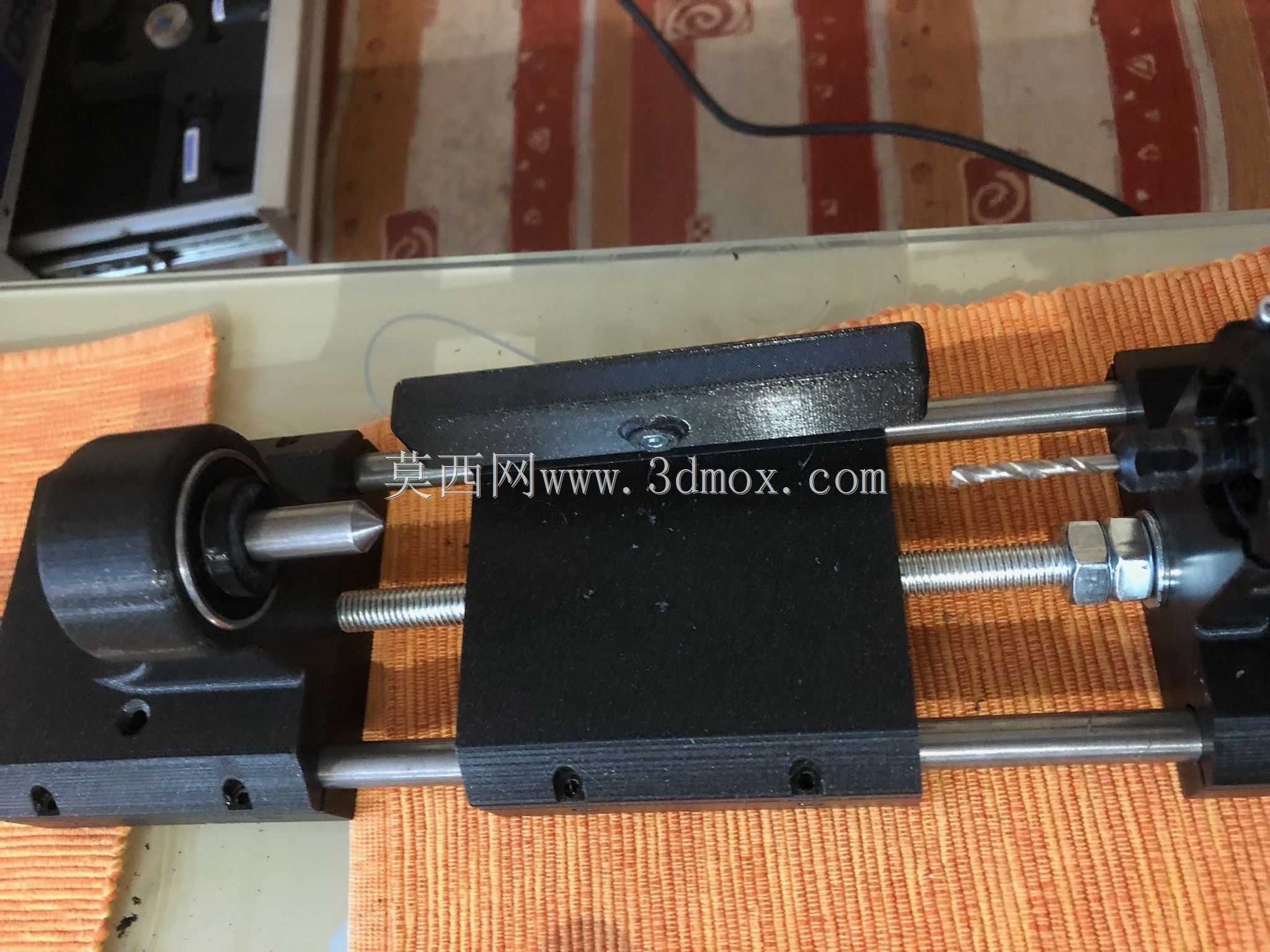

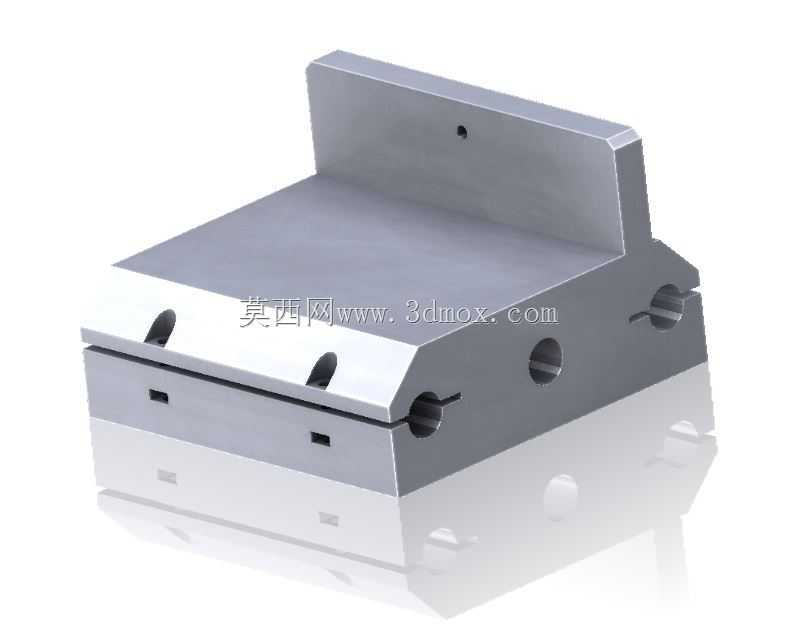

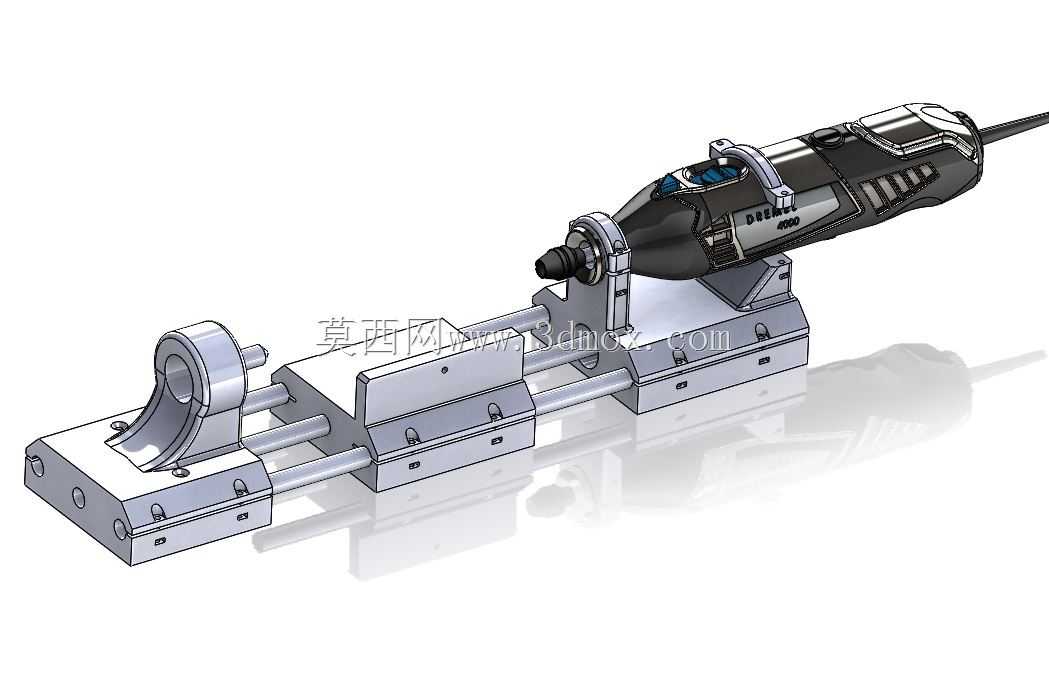

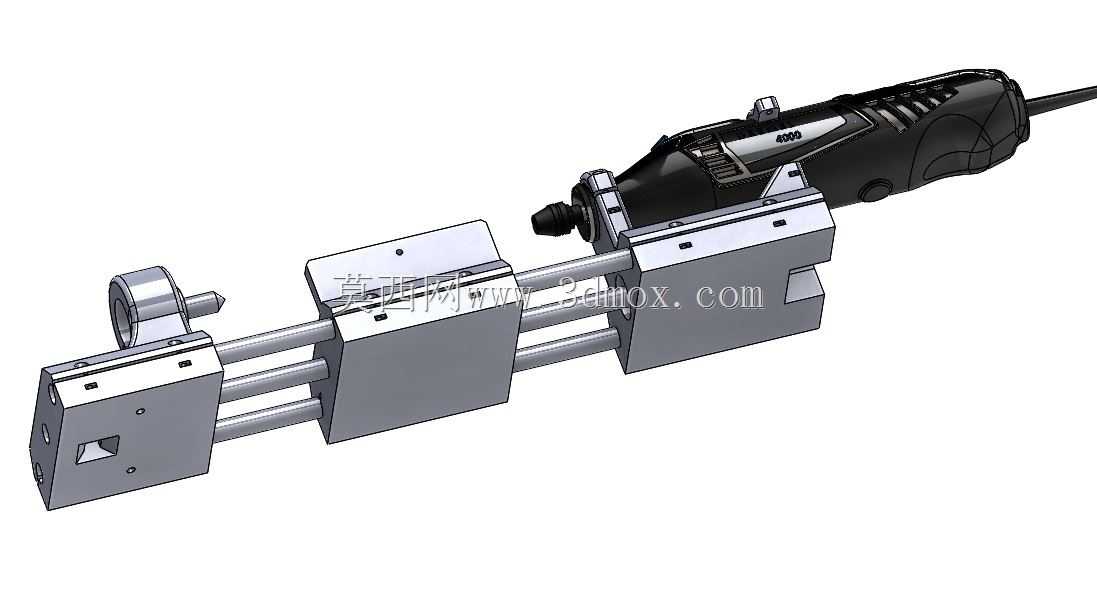

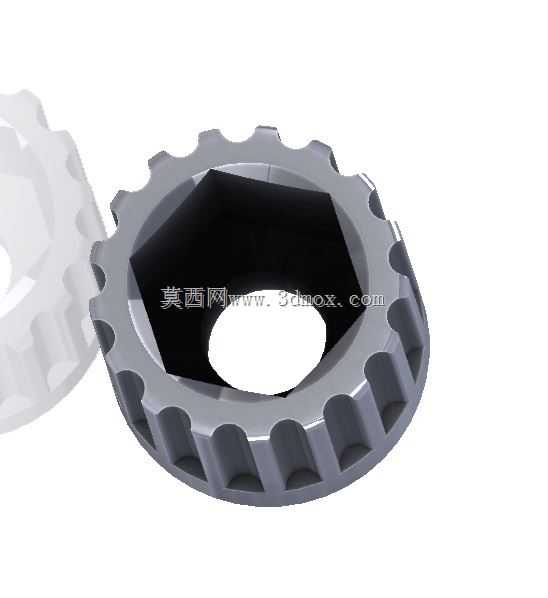

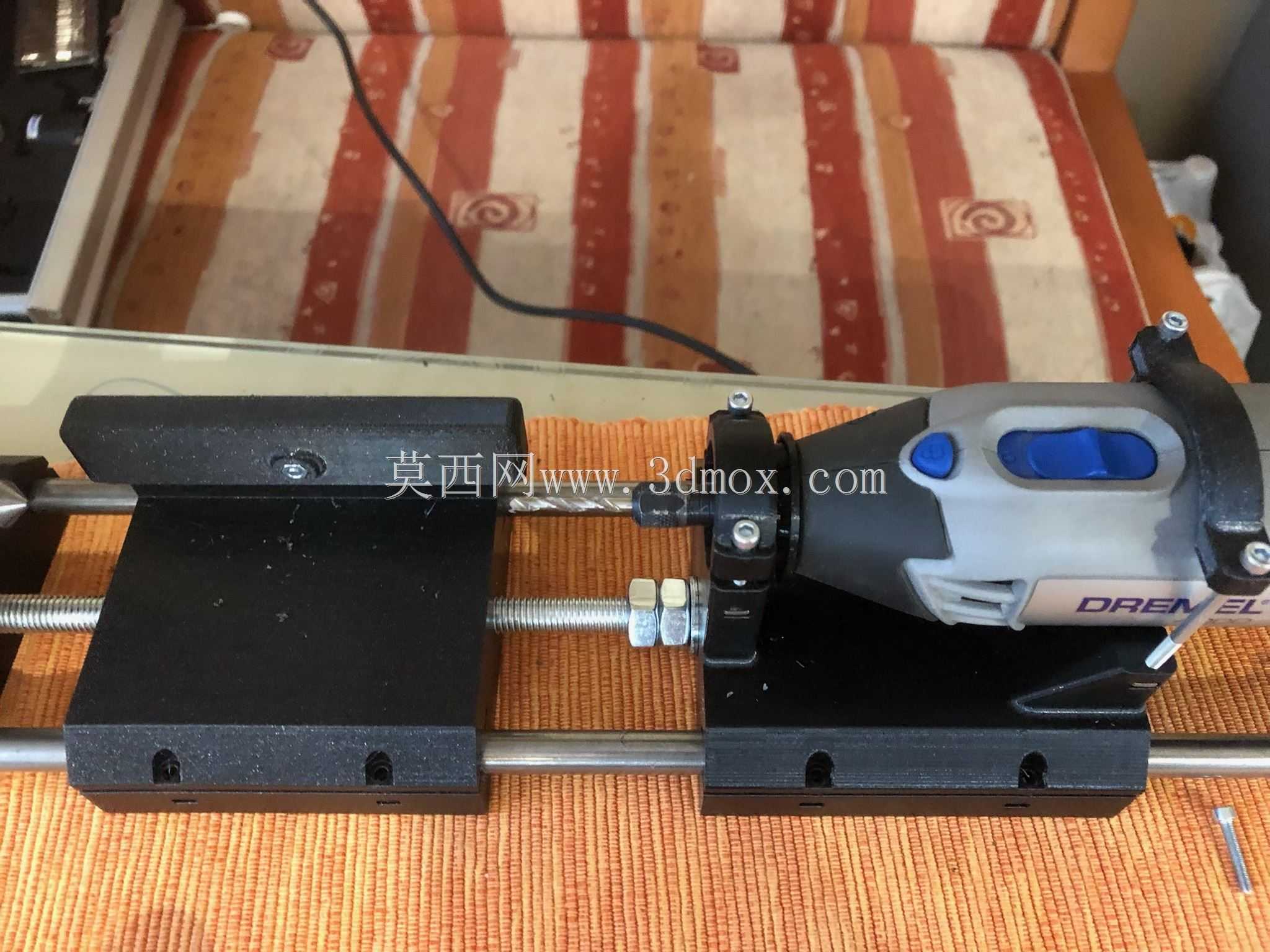

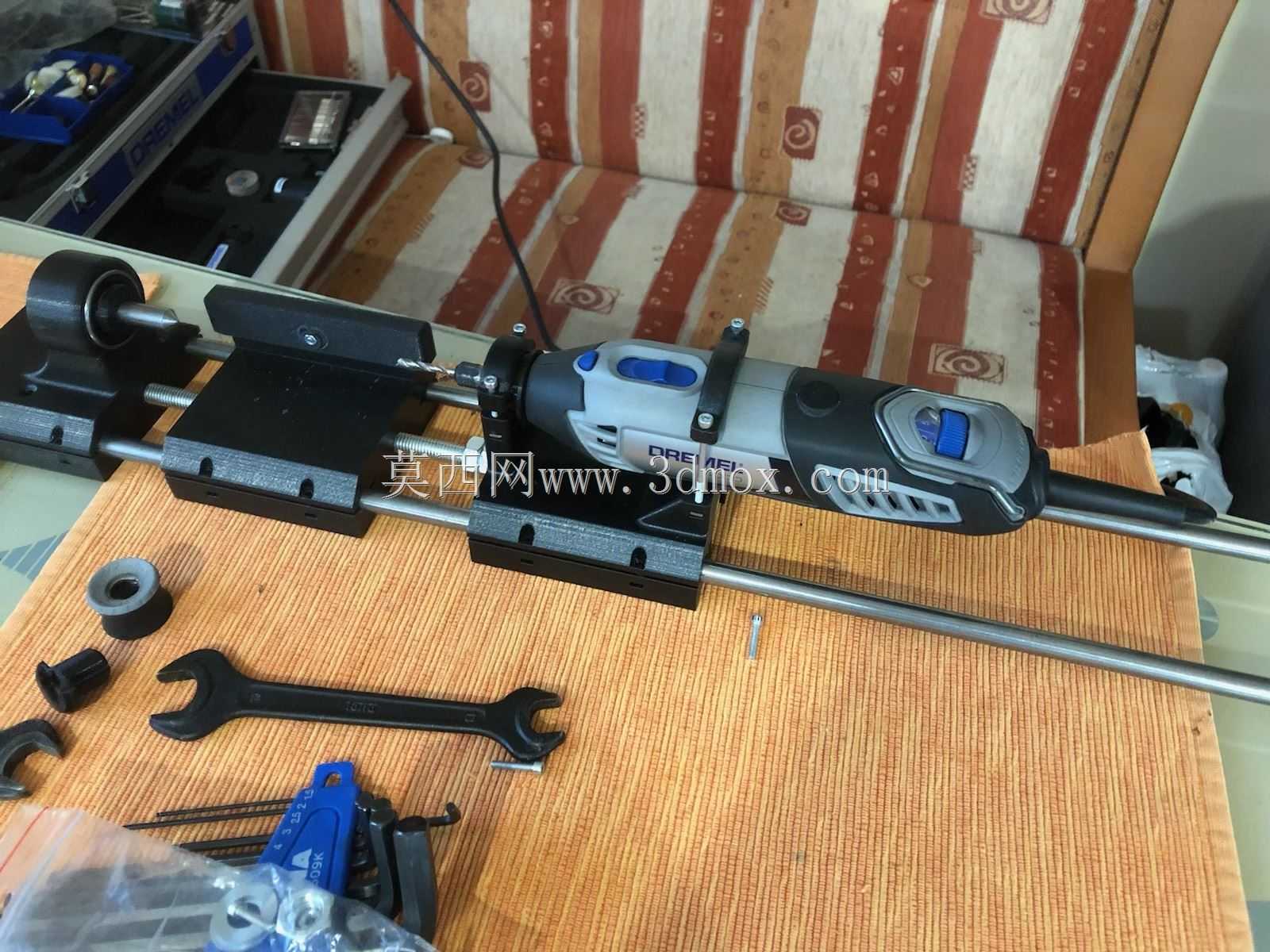

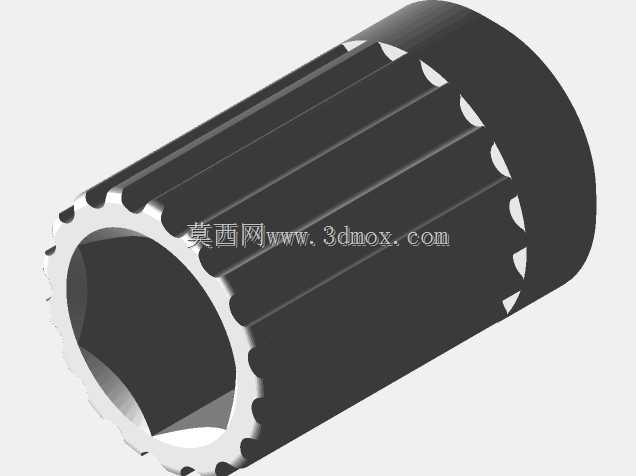

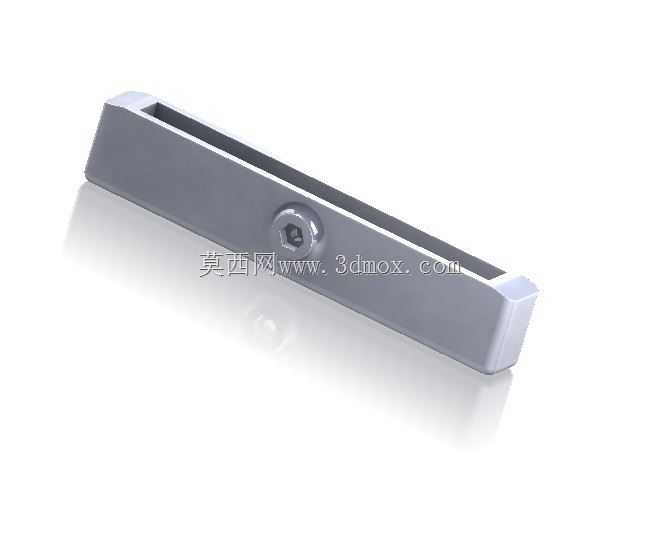

　　移动收纳都十分方便。从结构布局来看，整套装置采用双光轴平行导轨作为床身基础，两根平行光轴承担整个进给系统的导向与承载作用，导轨上配置可滑动的刀架组件与尾座组件，刀架可以沿导轨方向自由调整位置，同时刀架的刀具安装位可以做高度方向的微调，适配不同直径工件的车削进刀需求，刀具固定位置预留了标准手紧螺钉安装位，更换不同刃口的车削刀具不需要额外工具，手动拧紧紧固件即可完成装夹。尾座部分采用滑动式顶紧结构，顶针轴线与电磨输出轴轴线严格同轴，尾座可以沿导轨滑动调整位置，适配不同长度的待加工木料，顶紧机构采用螺纹进给结构，转动尾端的调节旋钮即可控制顶针的伸出量，装夹木料时只需要将木料一端卡在电磨配套的装夹头上，另一端用尾座顶针顶紧中心孔，

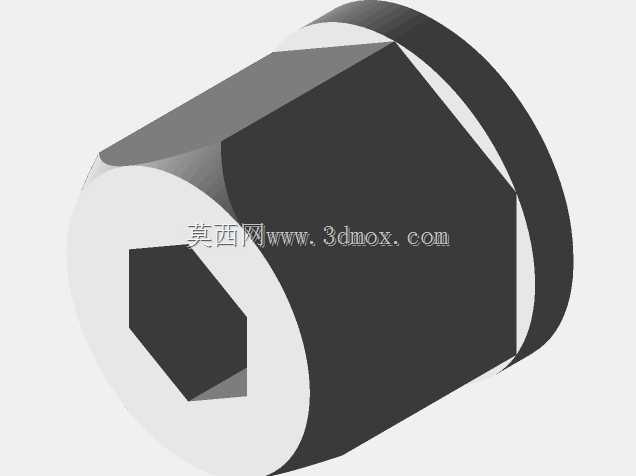

　　即可完成工件的装夹固定，不需要复杂的卡盘调校，装夹效率很高。设计过程中重点考虑了不同加工长度的适配边界，整套导轨的有效滑动行程可以覆盖常规小型木件的加工长度范围，针对直径3.2mm以内的小型木梢、长度在百毫米级的小型木手柄、模型构件都可以完成稳定装夹。结构上的所有连接件都采用标准紧固件，不需要定制特殊规格的五金件，光轴、锁紧螺母、内六角螺钉、木板基座都是市面上容易采购的标准件，加工制作门槛很低，个人制作者只需要按照装配关系完成零件的组装与同轴度调校，即可投入使用。实际使用过程中，电磨输出的旋转动力带动装夹的木料做高速回转，操作者只需要手持车刀靠在刀架支撑面上，缓慢进给即可完成木料的外圆车削、端面修整、小锥度加工，相比手持打磨的方式，

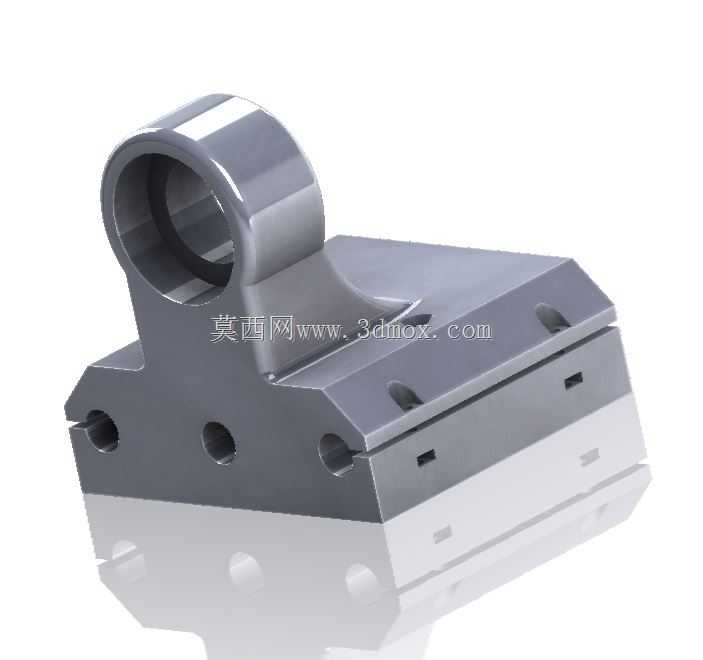

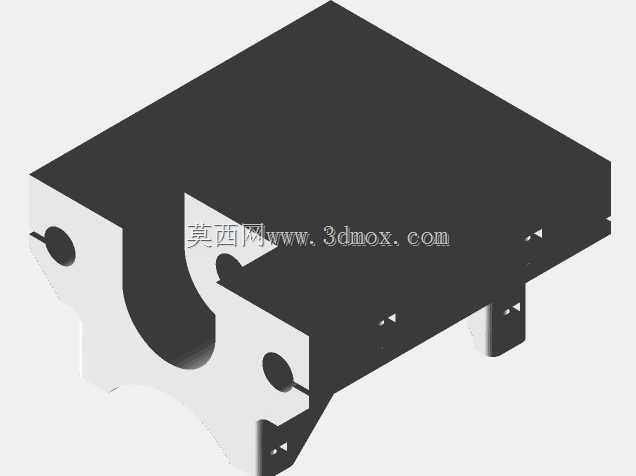

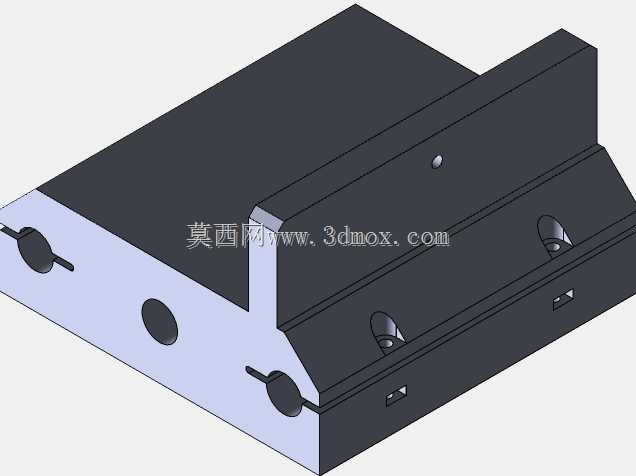

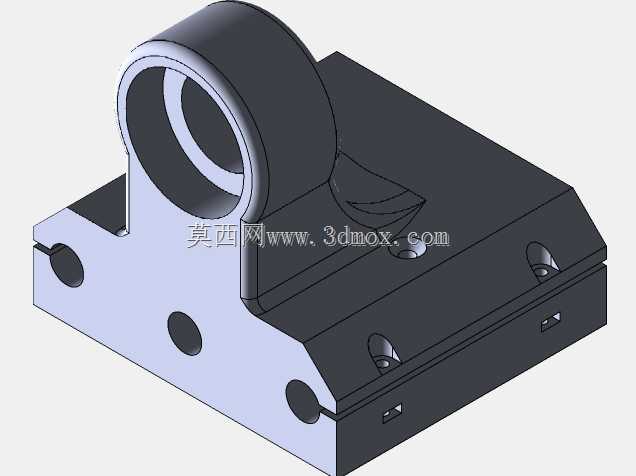

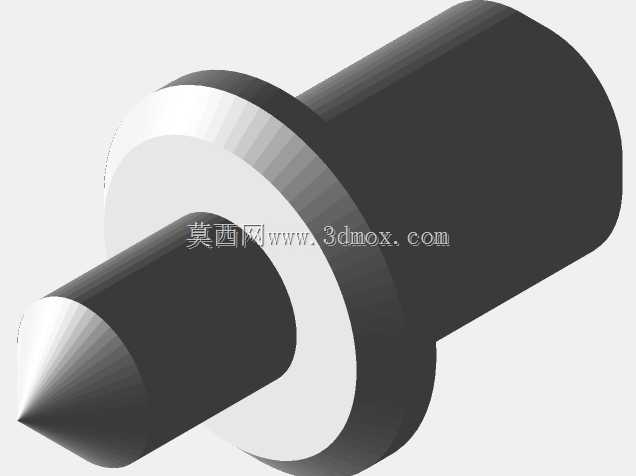

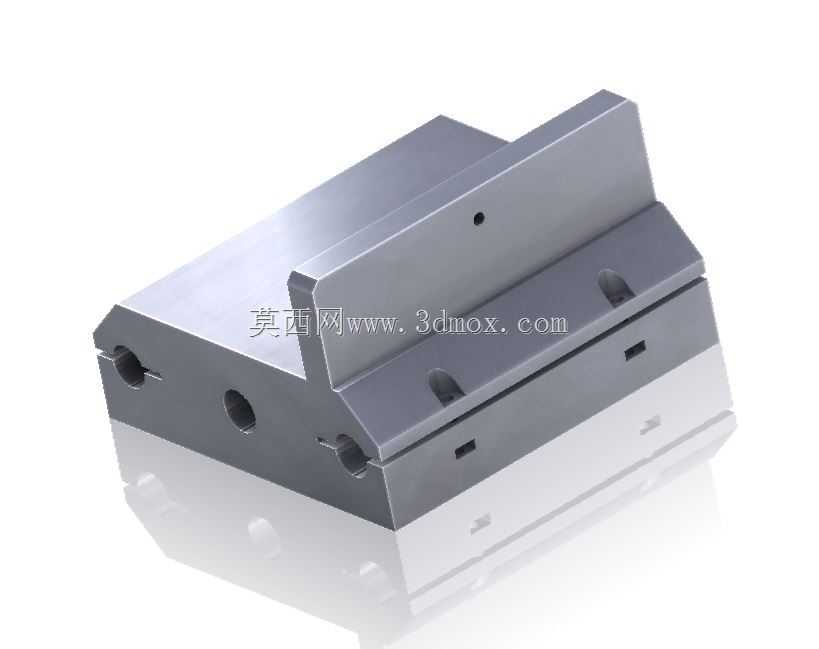

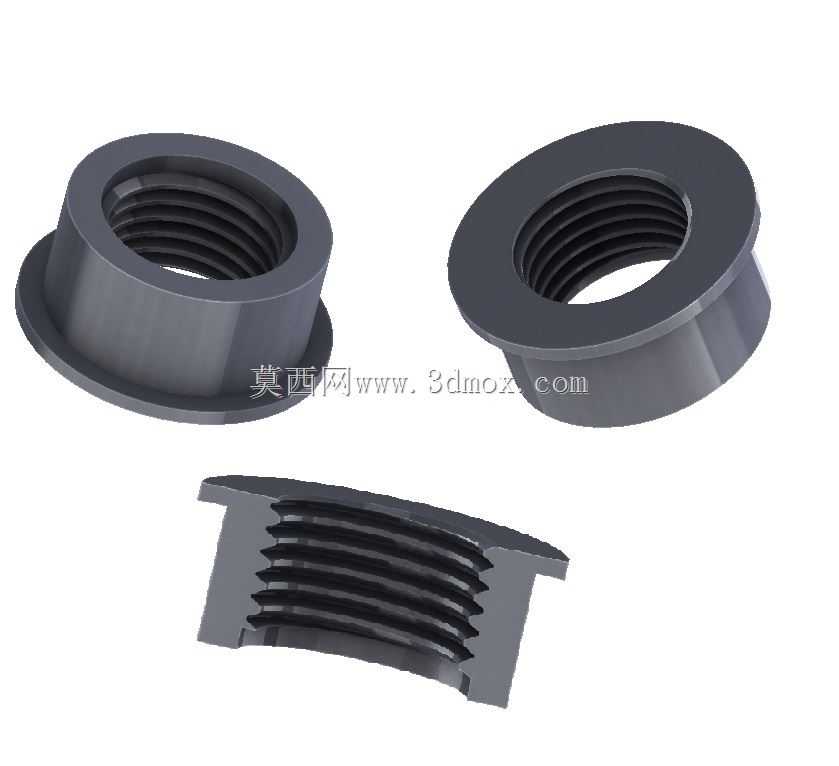

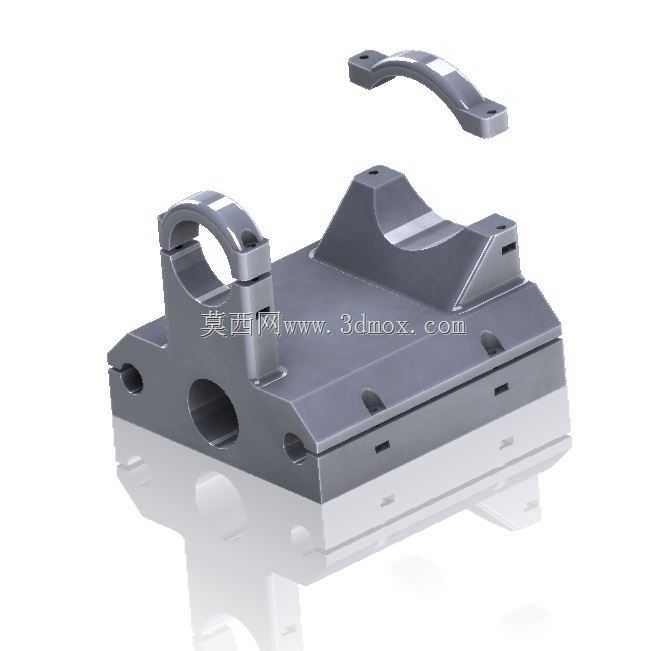

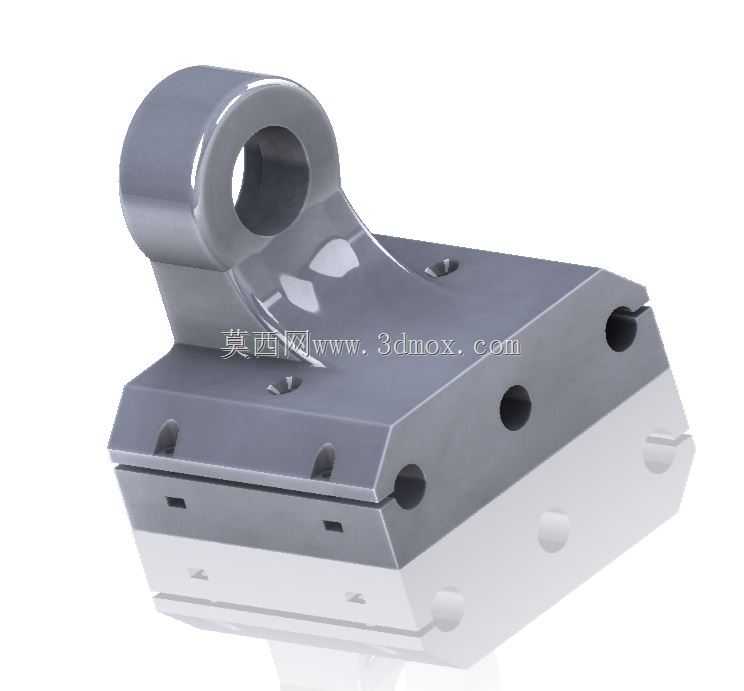

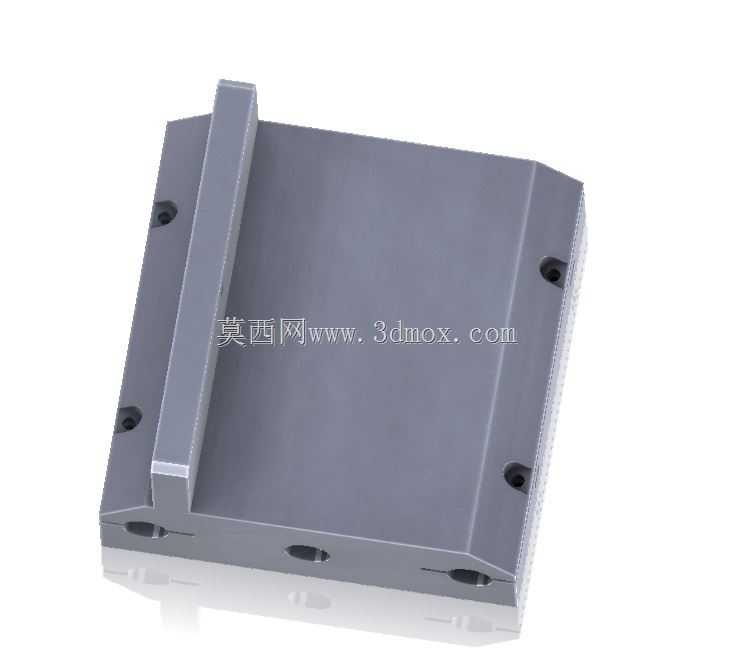

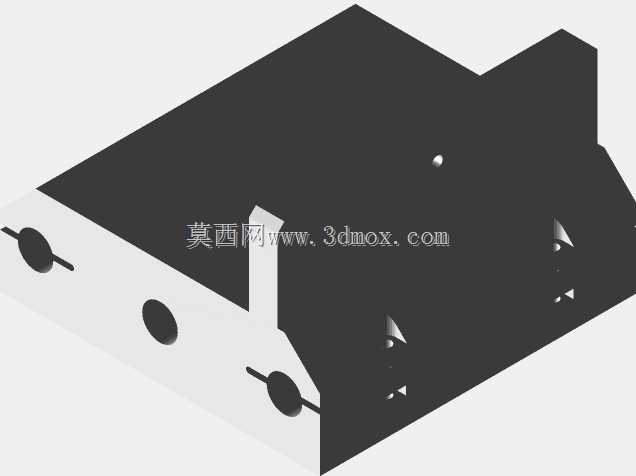

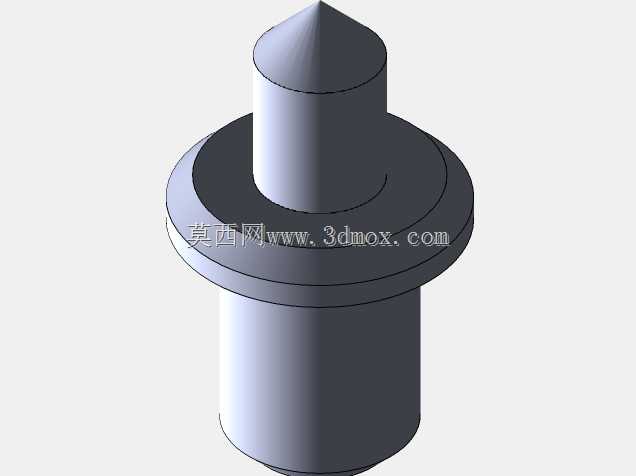

　　加工出来的工件同轴度可以得到有效保证，加工过程中木料的支撑刚性更好，不会出现手持打磨时的抖动问题，加工表面的光洁度也更稳定。结构的基座部分采用多层木板拼接作为承载底座，木板本身的减震特性可以吸收电磨高速运转时产生的部分振动，降低加工过程中的共振问题，同时木板的加工难度低，制作者可以根据自己的桌面空间调整底座的尺寸，不需要复杂的金属切削加工即可完成底座制作。导轨与底座之间采用方形螺母嵌入安装的方式，固定螺钉从底座下方穿入锁紧导轨固定座，保证导轨安装后的平行度，避免导轨倾斜导致的进给卡滞、工件锥度问题。刀架部分的滑动座采用开口锁紧结构，调整到目标位置后拧紧侧面的锁紧螺钉，即可将刀架固定在导轨的对应位置，加工过程中不会出现位置窜动。尾座的滑动座同样采用同款锁紧结构，顶针部分采用标准的回转顶尖结构，顶紧木料后顶尖可以随木料同步转动，避免尾端出现摩擦烧黑木料的问题。这套结构没有复杂的自动进给机构，所有进给动作都由操作者手动控制，非常适合小型木件的精细加工，操作者可以根据木料的硬度、每次的吃刀量灵活控制进给速度，对于软木、硬木小工件都有不错的适配性，日常用来加工模型用的木轴、手工皮具的木柄、小型木质工艺品的回转结构都十分适用。
