41/2英寸工业液压孔缸三维设计模型

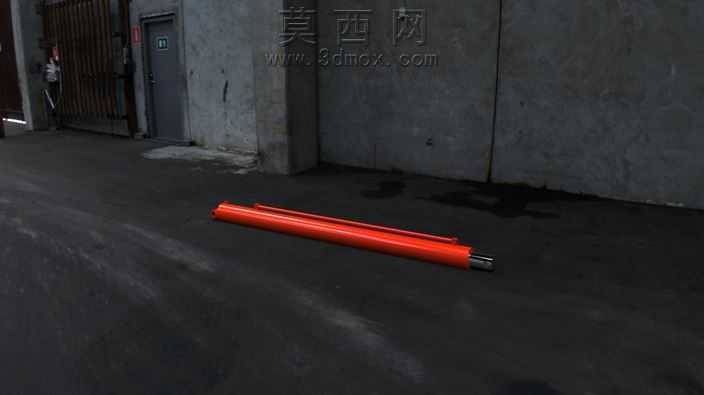

本作品为41/2英寸规格的液压孔缸三维设计模型，建模阶段采用Autodesk Inventor软件完成全参数化构建，首先依据液压油缸的通用设计规范确定整体尺寸参数，缸筒部分采用拉伸特征结合薄壁结构设计，精准还原了孔缸的长筒型主体结构，建模过程中对缸筒内壁的精度要求做了特征预留，保证后续结构装配的合理性。活塞杆部分通过回转特征生成，与缸筒的配合间隙严格按照液压元件的行业标准设定，同时对活塞杆端部的连接结构做了细节刻画，还原了实际产品的安装接口形态。渲染阶段采用工业产品常用的写实材质方案，缸筒外表面赋予亮面红色金属漆材质，调整材质的粗糙度、反射率参数，模拟工业液压油缸表面的烤漆质感，活塞杆部分赋予抛光金属材质，还原金属活塞杆的亮面金属光泽，地面采用哑光水泥材质，搭配工业场景的环境光效，通过三点布光方案突出油缸的结构轮廓，阴影参数调整为软阴影，提升整体渲染的真实感。结构设计上完整还原了孔缸的核心组成，包含缸筒主体、活塞杆、端部密封结构预留位、侧边安装定位结构，各部件之间的装配关系完全匹配实际液压孔缸的装配逻辑，可直接用于装配干涉检查、运动仿真演示等场景。设计思路围绕工业液压元件的实用化建模需求展开，既保证了外观与实物的高度一致性，也兼顾了模型的参数可编辑性，方便后续根据不同的工况参数调整缸筒长度、活塞杆直径等核心尺寸，可用于液压系统的方案演示、教学培训、产品选型参考等场景，模型结构规整，特征树清晰，无冗余几何元素，各部件的命名规范，便于后续的编辑修改与二次开发。
