窄幅卷材边缘控制装置结构设计

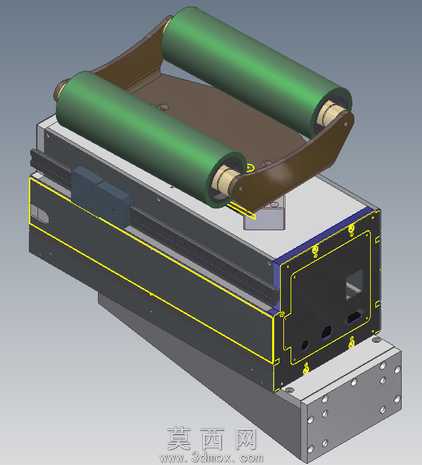

本作品为窄幅卷材边缘控制装置的三维建模设计，适配最大宽度200毫米的窄幅卷材加工场景，整体采用模块化的结构设计思路，通过三维软件完成全参数化建模，各部件装配关系清晰，干涉检查全部通过，可直接用于生产加工参考。模型主体分为下部安装基座、中部控制箱体、上部双导辊机构三个核心部分，下部基座采用带多组安装孔的金属块结构，表面做了安装定位孔的阵列设计，方便装置整体在生产线机架上的固定安装，同时预留了足够的调节余量来适配不同的安装工位。中部控制箱体采用钣金折弯拼接的结构设计，箱体边缘做了包边强化处理，表面预留了电气接口与调试窗口，箱体边角处设计了黄色的密封压线结构，既可以保证内部电控元件的防护等级，也能规整内部走线，避免线路磨损。上部的双导辊机构采用平行排布的双辊设计，辊体表面做了防滑耐磨的材质处理，两端通过轴承座与摆动支架连接，摆动支架采用高强度钣金弯折成型，与下部控制箱体的驱动输出端连接，可根据边缘检测信号实时调整导辊的摆动角度，实现卷材的边缘位置纠偏控制。建模过程中对各运动部件做了运动仿真验证，导辊摆动的行程范围、响应速度都符合窄幅卷材的纠偏需求，各连接部位的紧固件、密封件都按照标准件库选型装配，没有自定义非标件，降低了后续加工采购的成本。渲染阶段对不同部件赋予了对应的材质属性，基座与箱体采用磨砂金属材质，导辊采用哑光绿色的包胶材质，摆动支架采用棕色的高强度工程塑料材质，整体渲染效果真实还原了实物的外观质感，各部件的结构细节都清晰可见，可直接用于方案展示与技术交底。整个装置结构紧凑，占用安装空间小，纠偏精度高，可适配印刷、涂布、分切等多种窄幅卷材加工生产线的边缘控制需求，建模过程中充分考虑了加工工艺性，所有钣金件的折弯半径、板材厚度都符合常规钣金加工的参数要求，机加工件的公差标注也符合通用机械加工的标准，无需额外调整即可直接投入生产制造。
