工业级壁挂式点火控制箱体结构设计

　　这款点火控制箱体的三维结构设计，核心面向工业燃烧系统、小型加热设备、实验室点火装置等场景的配套控制需求，在结构设计阶段就充分考虑了现场安装、操作便捷性与防护性能的平衡。从实际应用场景来看，这类点火箱常被布置在燃烧设备旁的墙面或设备支架上，操作人员可近距离完成点火触发、状态查看操作，因此结构设计上优先保障操作区的人机交互合理性，同时兼顾壳体的防护能力，适配车间、实验室等存在少量粉尘、温湿度波动的使用环境。

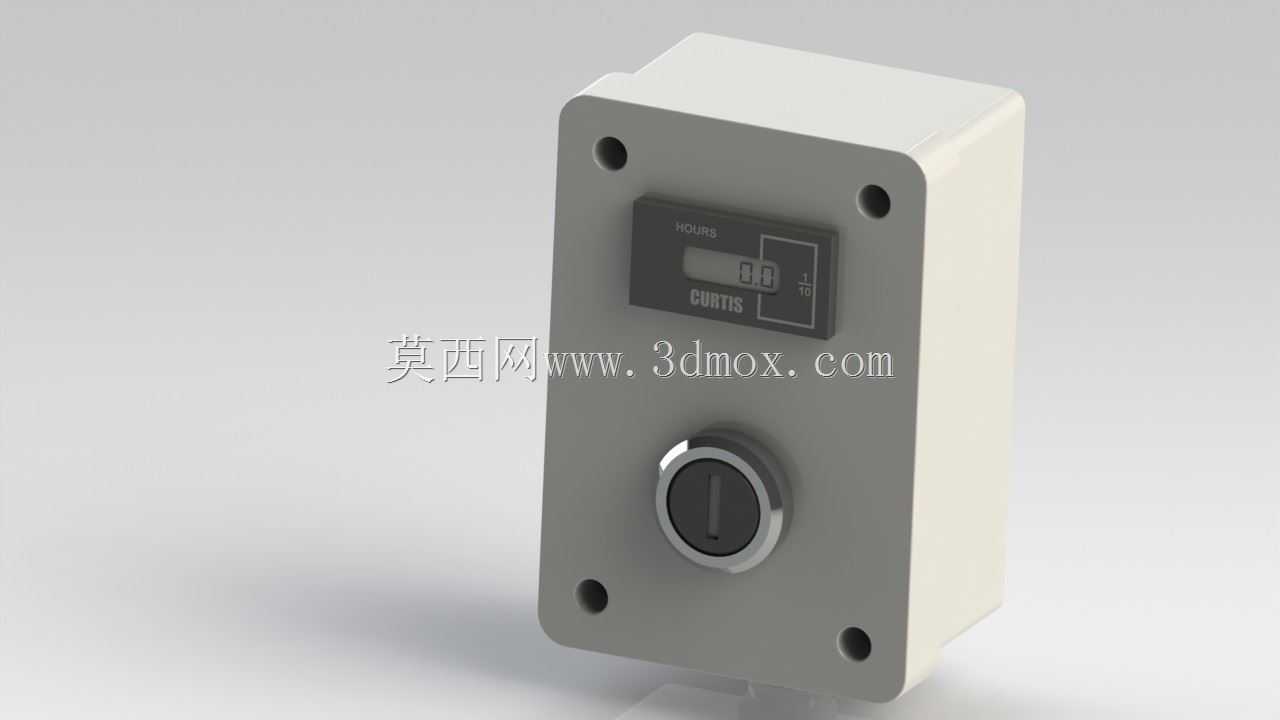

　　从功能特性层面看，箱体正面集成了数显状态窗口与钥匙式操作旋钮，数显窗口用于实时反馈点火回路的工作状态、计数或参数信息，窗口采用内嵌式安装结构，周边设计有贴合密封的台阶位，可避免日常使用中灰尘、溅水侵入显示模块内部；钥匙旋钮作为点火触发与权限管控部件，安装位做了沉台处理，旋钮突出面板的高度经过反复校核，既保证钥匙插拔、旋转操作的顺畅度，又避免突出过多被意外磕碰触发，旋钮周边的面板区域做了局部加厚，提升频繁操作下的结构强度，防止长期使用后面板变形导致旋钮卡滞。

　　设计思路上，整个箱体采用分体式扣合结构，主体分为前操作面板与后壳体两部分，前面板为安装功能部件的承载结构，四个角位设计有沉头安装孔，安装孔位的背面预留了足够的螺丝柱深度，既保证面板与后壳体连接的紧固力，又不会让螺丝突出壳体背面影响壁挂贴合；后壳体为空腔结构，内部预留了点火控制模块、接线端子的安装空间，侧壁可根据实际走线需求开设穿线孔位，壳体边缘设计有一圈密封槽，可嵌入橡胶密封条实现面板与壳体扣合后的密封防护，壳体背面为平整壁挂面，可直接贴合墙面或安装板固定，无需额外加装转接支架。

　　外形尺寸与安装边界方面，整体为方正的长方体结构，边角做了小圆弧过渡处理，避免锐边在安装、维护过程中划伤操作人员；四个安装孔的孔距经过标准化设计，适配常规的电气安装板开孔尺寸，安装时无需重新打孔适配，降低现场施工的工作量。面板上的数显窗口与旋钮的中心距经过人机工程校核，操作人员站立操作时视线可自然覆盖数显窗口，手部操作旋钮时不会遮挡显示内容，操作逻辑符合一线操作人员的使用习惯。壳体的壁厚采用均匀化设计，既保证整体结构的抗冲击强度，又不会因壁厚不均导致注塑生产时出现缩痕、变形等问题，适合批量加工生产。内部空腔的元器件安装位预留了通用的安装螺柱，可适配不同规格的点火控制电路板，具备一定的通用适配性，可根据不同的点火功率需求更换内部模块，无需重新修改壳体结构。

　　在细节结构处理上，面板的数显窗口位置设计有透明视窗的安装卡槽，视窗可采用亚克力或钢化玻璃材质，通过卡槽与密封胶固定，既保证显示内容的清晰可读，又能阻隔外部杂物侵入；钥匙旋钮的安装位设计有定位卡槽，可防止旋钮在长期旋转操作下出现松动移位，保证操作手感的一致性。壳体的分体式连接结构采用周向均匀布置的螺丝固定，相比卡扣式连接具备更好的连接强度与密封性能，同时也方便后期维护时拆开壳体检修内部元器件，拆装过程无需专用工具，普通螺丝刀即可完成操作。整个结构没有多余的装饰性设计，所有结构特征都服务于功能实现、安装便捷性与使用可靠性，完全贴合工业现场的实际使用需求。
