课程教学用小型轮式移动机器人结构

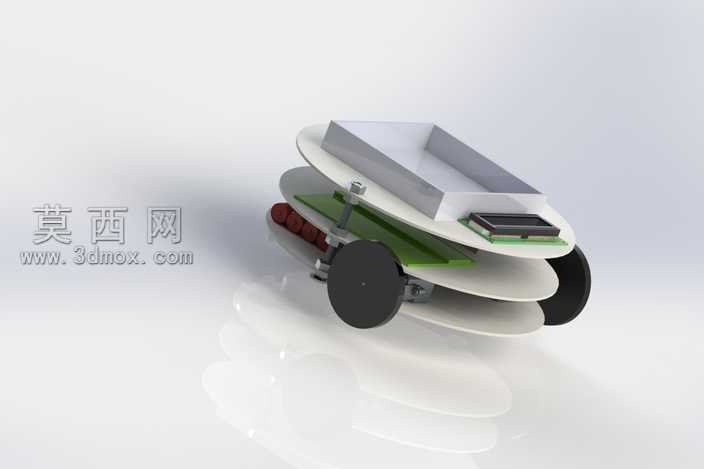

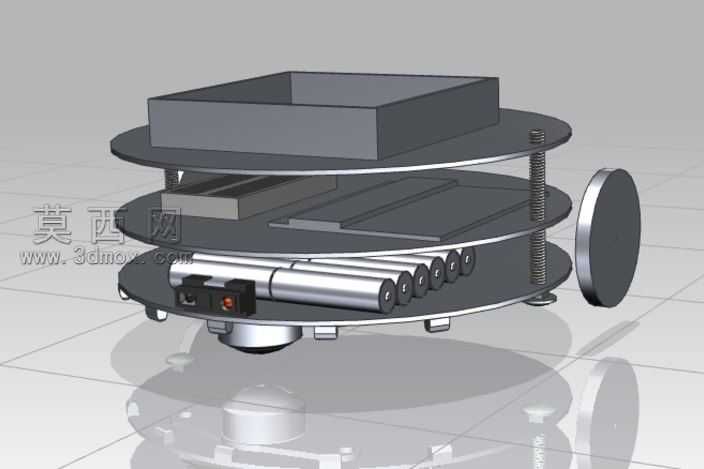

本作品为面向课程教学场景设计的小型轮式移动机器人三维结构，整体采用分层堆叠式布局设计，建模过程中优先考量教学场景下的拆装便利性与结构展示性，所有零部件均按照实际加工装配公差完成参数化建模，确保各部件之间的配合关系符合实际生产装配逻辑。模型最上层为承载主结构的顶层安装板，采用圆角椭圆造型，既避免尖锐边角带来的安全隐患，也最大化利用了上层安装空间，板上预留了主控模块、传感模块的安装定位槽，可直接适配常规教学用嵌入式控制板与外设模块的安装尺寸。中层设置电路安装层，专门用于布置电源模块、驱动电路板等电子元器件，层间通过支撑柱完成高度定位，既保证了电路部分与机械运动部分的物理隔离，避免运动干涉与电路磨损，也预留了充足的走线空间，方便实际组装时的线路排布。底层为行走轮组安装层，两侧对称布置驱动轮组，轮组采用简化的直连驱动结构，将驱动电机直接嵌入轮组安装位，省去了复杂的传动结构，降低了教学场景下的组装与调试难度，轮体采用哑光黑色硬质材质模拟，轮毂与轮轴的配合结构完整还原，可直观展示轮式移动的动力传递逻辑。建模过程中对不同功能部件采用了差异化的材质渲染设置：结构板材采用白色哑光工程塑料材质，还原教学类装置常用的亚克力或PLA打印件质感；电路部分采用绿色PCB板材质搭配黑色电子元器件质感，清晰区分电路区域；驱动轮采用黑色橡胶质感材质，配重部件采用暗红色哑光材质，通过材质差异直观区分不同功能模块，方便教学过程中的结构讲解。整体设计思路围绕教学实验的核心需求展开，在保证基础移动功能完整的前提下，尽可能简化非必要的复杂结构，让学习者可以快速理解轮式移动机器人的基础构成逻辑，所有结构件均做了圆角过渡处理，避免教学使用过程中的磕碰损伤，各层之间的连接结构采用快拆式设计，方便学习者反复拆装理解结构组成，模型完整还原了从机械承载结构到电子元件安装位的全部细节，可直接用于课程教学演示、结构原理讲解以及基础组装实验的参考。
