带内花键孔的摆线类传动齿轮三维设计

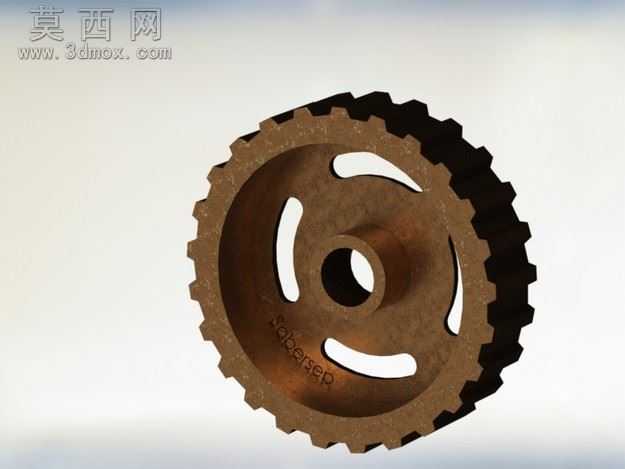

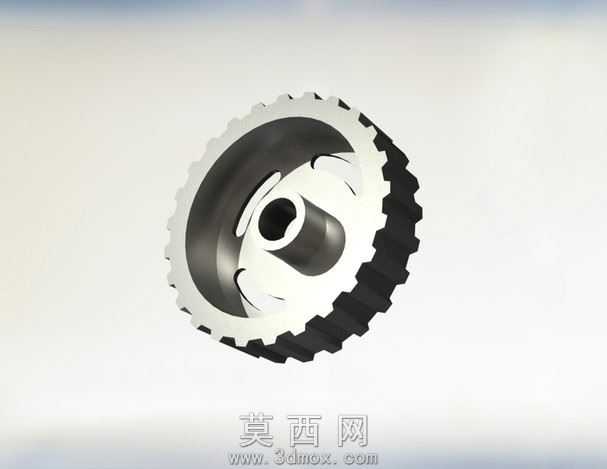

本模型为摆线传动结构配套的齿轮零件，采用三维参数化建模方式完成全结构构建，建模过程中优先保证齿形轮廓的精度，先通过齿廓曲线方程生成精准的摆线齿形基准线，再通过拉伸、切除等基础特征完成轮齿主体结构的构建，轮齿部分做了等距齿厚处理，保证啮合传动时的侧隙符合设计要求，避免传动过程中出现卡滞或磨损过快的问题。模型中心采用内花键孔结构，花键齿的分度圆、齿顶高、齿根高均按照标准传动花键参数设置，能够与配套的花键轴实现稳定配合，保证扭矩传递过程中的同轴度，避免传动过程中出现偏心晃动的问题。花键孔与轮齿主体之间设置了环形减重凹槽结构，在不影响零件整体结构强度的前提下，有效降低零件自身重量，减少传动过程中的转动惯量，提升传动响应速度。模型的材质配置上，主体采用合金结构钢材质，渲染时赋予金属磨砂质感，对齿面、花键配合面做了高光处理，模拟实际零件精加工后的表面状态，清晰区分加工面与非加工面的视觉差异。结构设计上，轮齿与主体连接位置做了圆角过渡处理，避免应力集中导致的轮齿断裂问题，提升零件的使用寿命；花键孔的齿根位置同样设置了退刀槽结构，符合实际机加工的工艺要求，保证模型具备实际生产的参考价值。建模过程中所有特征均采用全参数化约束，可通过修改齿廓参数、花键参数、整体外径厚度等数值快速生成不同规格的同类型齿轮零件，适配不同传动比、不同扭矩需求的摆线传动场景，模型的所有配合面均做了公差预留设置，能够直接导入装配环境完成虚拟装配验证，检查传动过程中的干涉情况，为后续的工程图生成、数控加工编程提供精准的三维模型基础。
