桌面级小型龙门式数控雕刻机结构设计

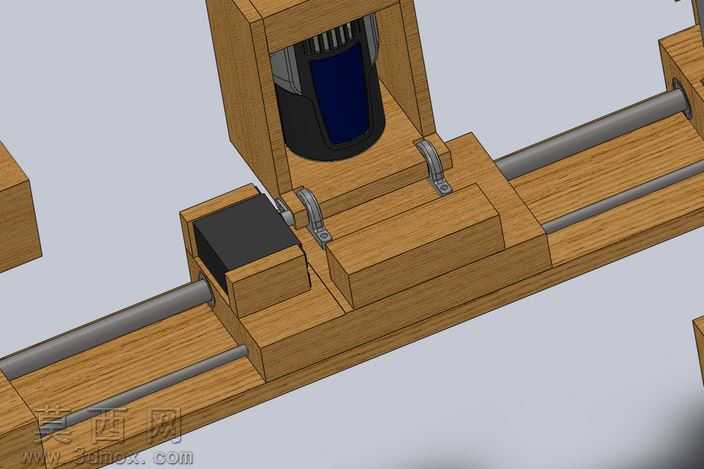

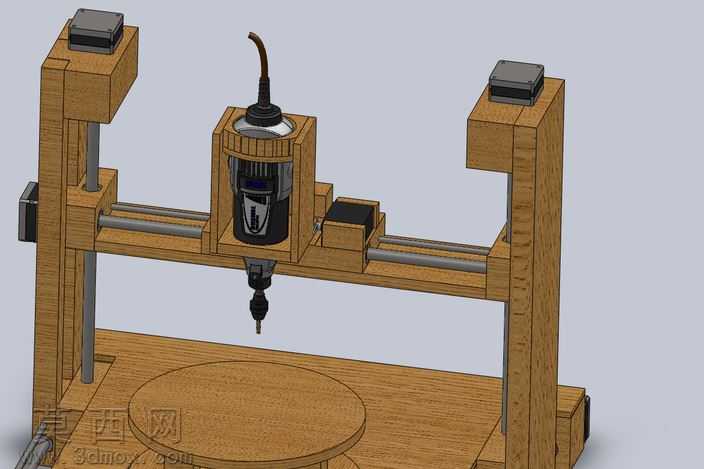

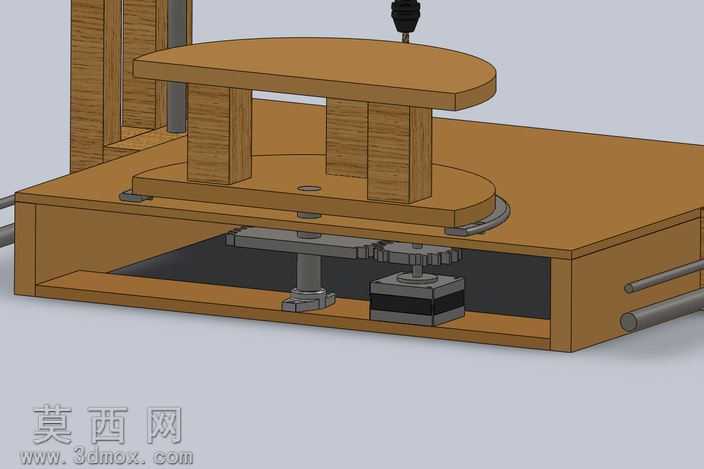

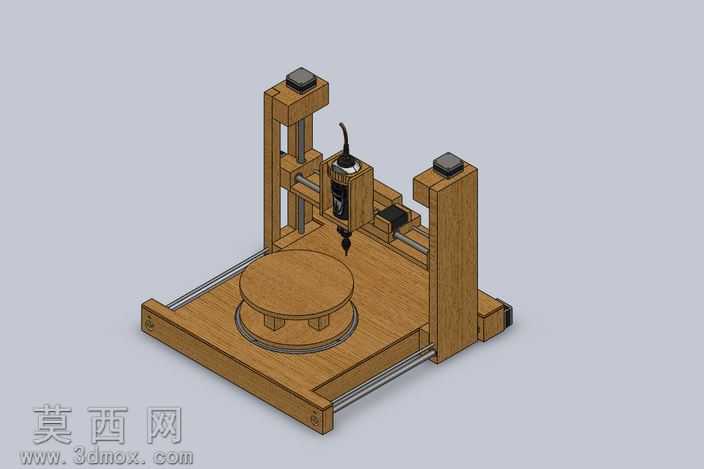

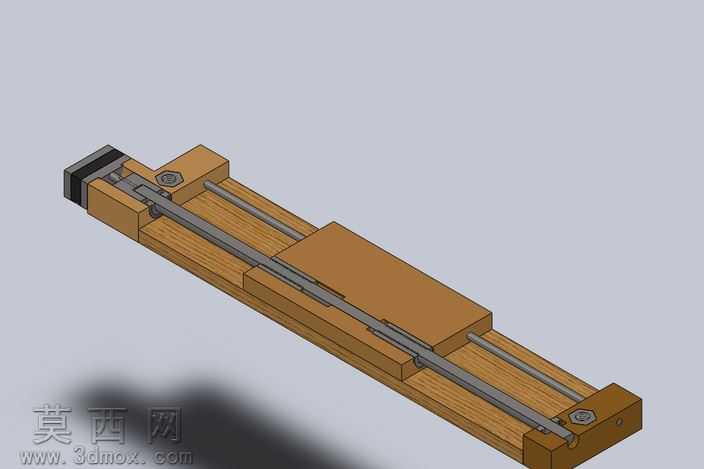

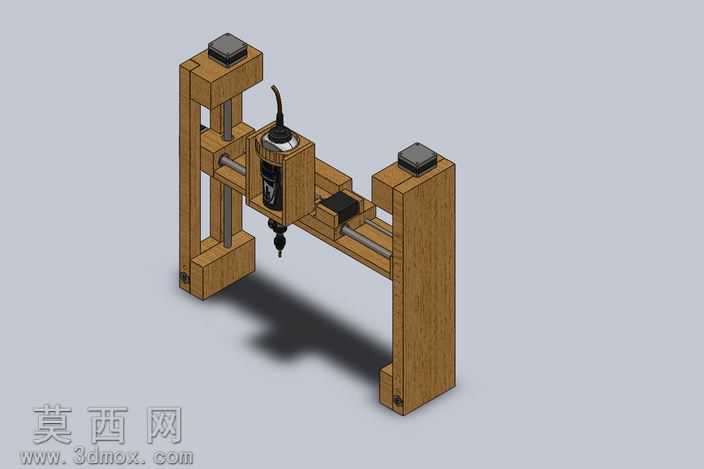

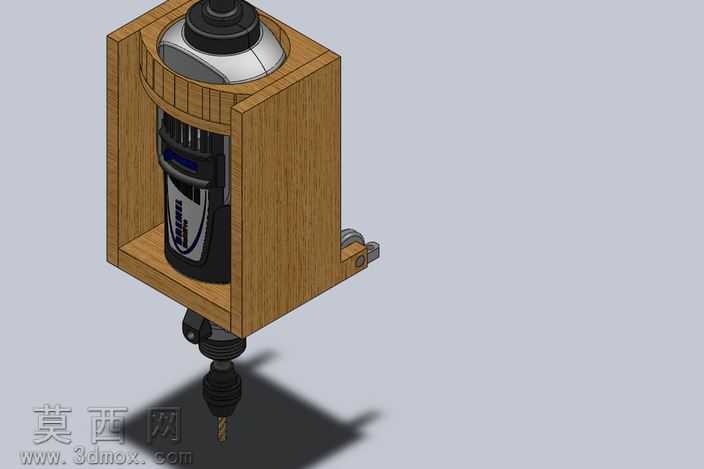

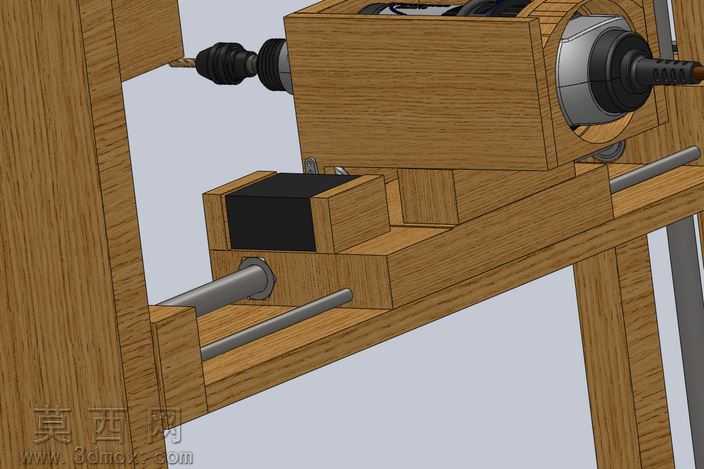

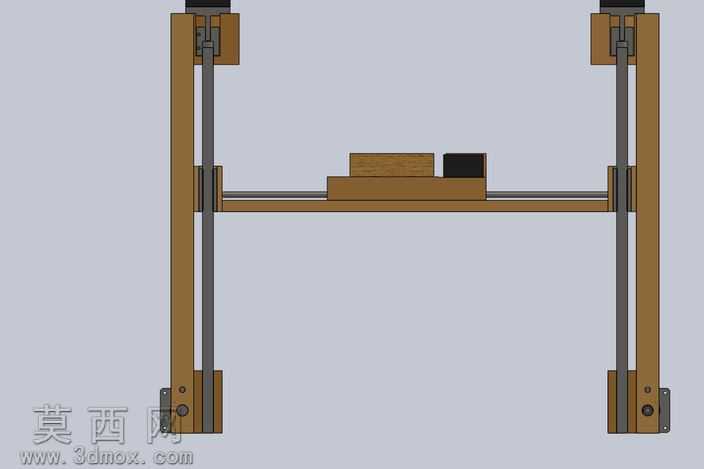

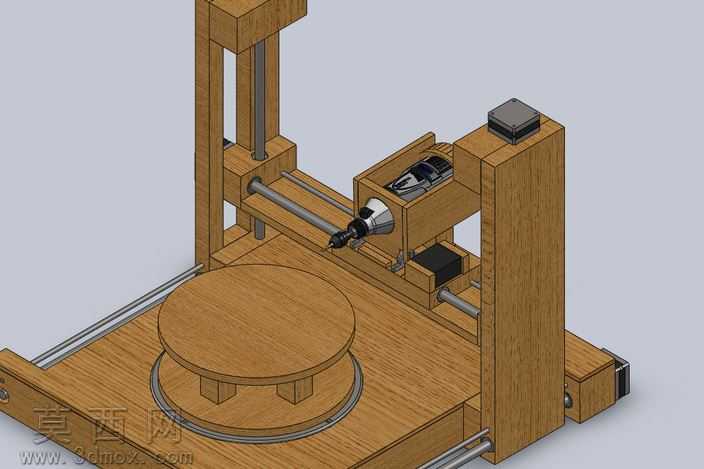

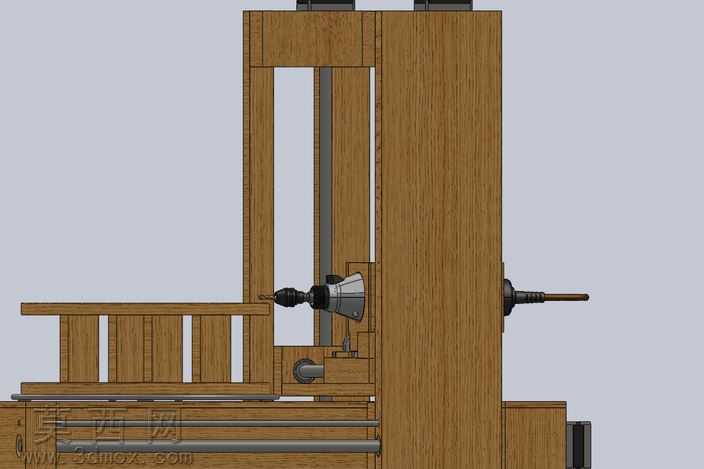

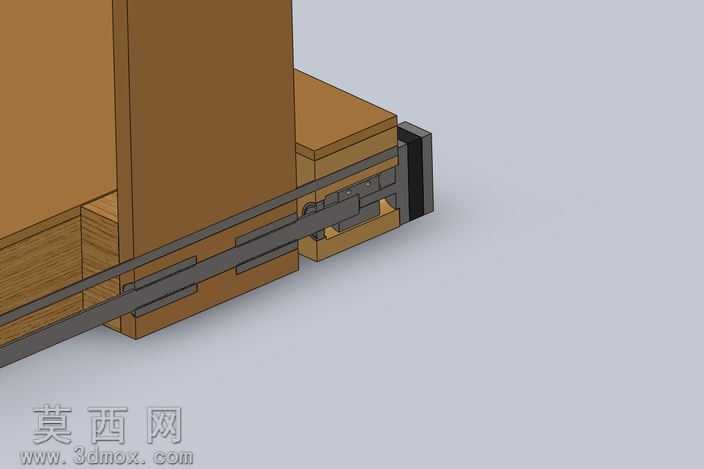

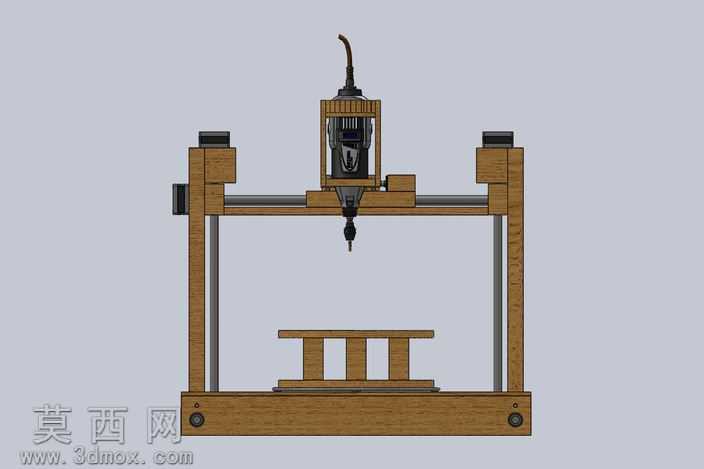

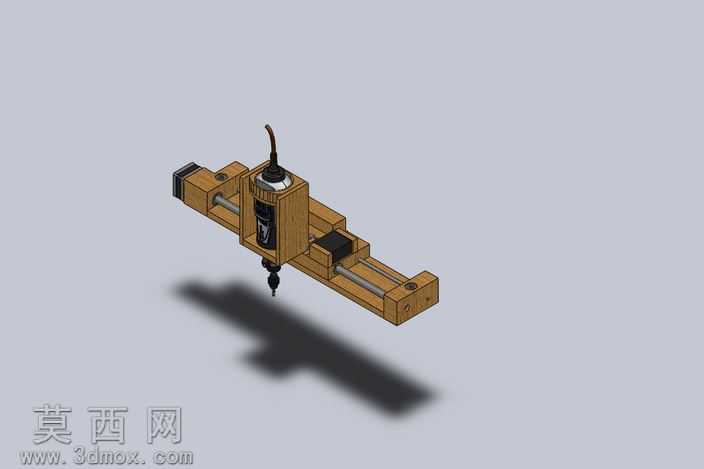

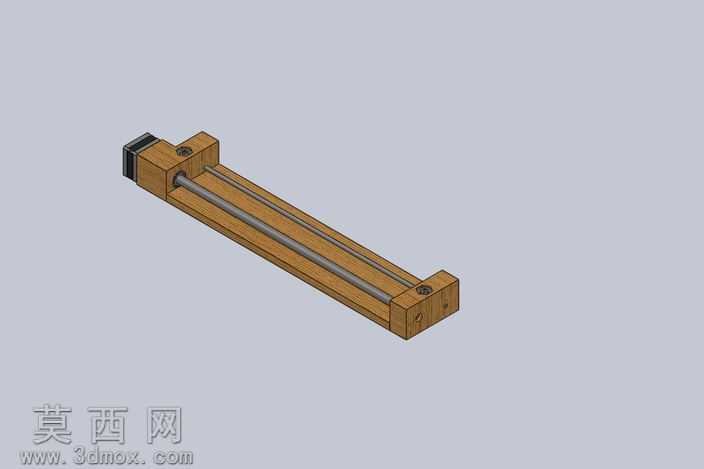

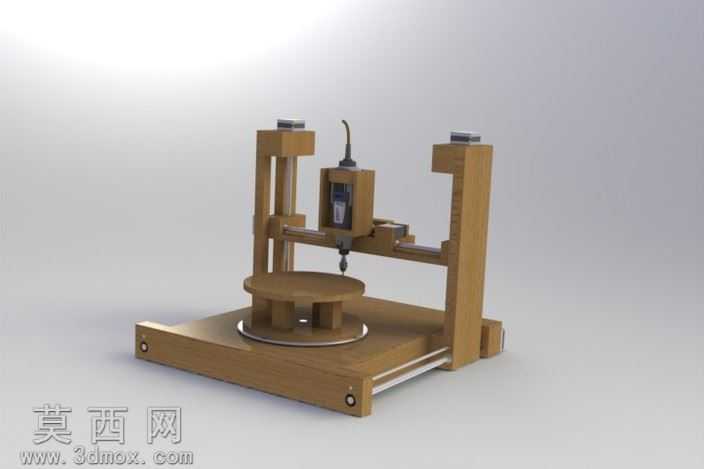

本作品为桌面级小型龙门式数控雕刻机的三维设计方案，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工设备的装配逻辑，对每一处连接结构、运动副都做了符合实际装配要求的约束设置，确保模型可直接用于后续的工程图导出、运动仿真验证以及结构优化分析。从外观渲染效果来看，模型主体框架采用仿实木质感的材质表现，搭配金属光轴导轨、金属紧固件的金属材质，不同材质的粗糙度、反光度参数都经过精细调整，底座、立柱、横梁的木质纹理自然真实，导轨的金属冷冽质感、加工主轴的工业塑料与金属结合的质感区分清晰，渲染光影柔和，完整还原了设备组装完成后的真实视觉效果。从结构设计来看，设备采用经典的定梁龙门式布局，底部为整体式方形底座，保证设备放置的稳定性，两侧垂直立柱固定在底座两侧，上方连接横向横梁作为X轴运动的承载基础，横梁上搭载可横向移动的Z轴主轴滑座，主轴垂直安装在滑座上实现Z向的进给运动，底座上方设置圆形回转工作台，可实现工件的装夹与回转分度，配合X、Z轴的运动可完成平面雕刻、简单曲面加工等多种加工需求。设计思路上充分考虑桌面级设备的使用场景，整体结构紧凑占地面积小，框架采用模块化拼接设计，降低加工与组装的难度，运动导轨采用标准直线光轴搭配滑动轴承的方案，兼顾运动精度与制造成本，主轴选用小型高速数控主轴，适配小型工件的雕刻、铣削加工需求，整体结构没有冗余设计，各部件的受力路径清晰，立柱与横梁的截面尺寸经过合理优化，既保证结构刚性避免加工过程中的振动，又尽可能控制整体重量，适合个人DIY、小型工作室的轻量加工场景使用。模型完整还原了设备的所有零部件，包括紧固件、导轨限位块、主轴固定座、工作台装夹结构等细节，没有出现结构缺失或者装配干涉的问题，可直接作为同类设备设计的参考方案，也可用于数控设备教学的结构演示素材。
