带挡边槽型皮带输送设备结构设计

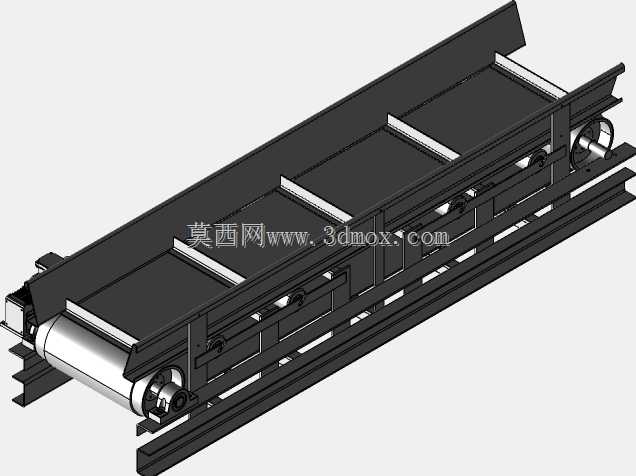

　　这款槽型带挡边的皮带输送结构，主要面向车间内散料、小件成件物料的短距离转运场景，常见于五金加工车间工序间工件流转、包装线前段物料供给、零散建材的工位间输送工况，相比平皮带输送，两侧加装的立式挡边能避免粒径偏小的散料、外形不规则的小件在输送过程中从皮带侧边滑落，适配物料的范围更广，不需要额外在皮带两侧加装复杂的侧封防护结构，降低整体结构的冗余重量。从结构设计逻辑来看，整体机架采用标准型钢焊接拼装的框架形式，主承重梁选用槽钢作为纵向承载构件，横向支撑采用等边角钢裁切后与主梁焊接固定，托辊组按照槽型角度布置，将平皮带托成中间低两侧高的槽型截面，增大皮带与物料的接触承载面积，同时减少皮带运行过程中的跑偏概率，相比整板式托板结构，

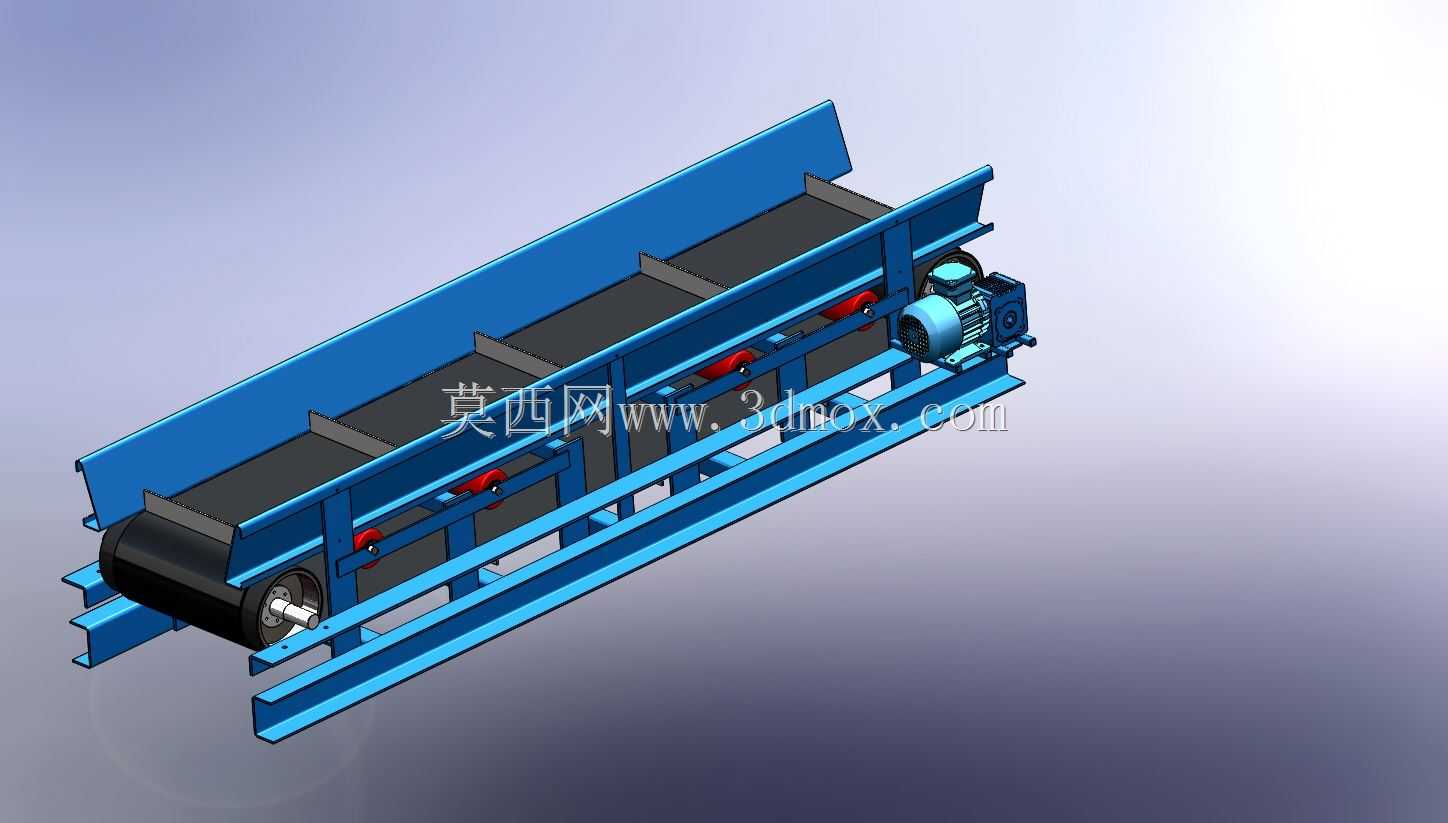

　　托辊组的滚动摩擦阻力更小，能降低驱动端的动力损耗，长距离布置时也能减少皮带工作面的磨损。驱动端布置在设备的出料侧，采用减速电机直连传动滚筒的结构，省去了链传动、带传动的中间传动环节，减少传动环节的故障点，传动滚筒表面做滚花包胶处理，增大滚筒与皮带背面的摩擦力，避免重载启动时出现皮带打滑的问题，改向滚筒布置在设备进料侧，配合张紧结构实现皮带张紧度的调节，张紧结构采用螺杆调节形式，通过调整改向滚筒的前后位置改变皮带的张紧力，结构简单可靠，现场维护时不需要专用工具就能完成张紧度调整。设备两侧的挡边采用薄钢板折弯成型，通过螺栓固定在机架两侧的纵向梁上，挡边下边缘与皮带承载面预留3-5mm的间隙，既不会摩擦皮带工作面造成额外磨损，

　　也能阻挡小尺寸物料从侧边漏出，挡边高度根据常规输送物料的最大堆积高度设计，能满足大部分常规小件、散料的输送挡料需求，不需要额外加高改造。从安装边界来看，该设备的机架支腿采用等边角钢焊接制作，支腿底部预留地脚安装孔，可直接通过膨胀螺栓固定在硬化车间地面上，也可在支腿下方加装可调脚杯，适应地面不平整的安装场景，设备整体宽度控制在1米以内，长度可根据现场输送距离灵活调整段数，单段标准长度为6米，可多段拼接实现更长距离的输送，进料端可对接料斗、振动给料机等上游给料设备，出料端可直接对接加工设备进料口、周转箱、提升机进料口等下游工位，适配性较强。设计过程中充分考虑了日常维护的便捷性，托辊采用标准外球面轴承座安装，

　　单个托辊磨损后可直接单独拆卸更换，不需要拆解整体机架结构，皮带采用常规工业平皮带，现场更换时不需要定制特殊规格，采购替换成本较低，驱动电机的安装座预留了调整余量，后期维护时可快速调整电机位置，补偿传动部件的磨损间隙。设备运行时的皮带线速度可通过更换不同速比的减速机调整，常规工况下设置为0.2-1m/s的输送速度，既能满足小件物料的平稳输送，避免速度过快造成物料滑落，也能保证工序间的物料供给效率，不会出现物料堆积断供的问题。针对不同的输送物料特性，该结构也可做针对性调整，比如输送尖锐边角的金属工件时，可更换为耐磨加厚的橡胶皮带，输送有一定腐蚀性的物料时，可将机架、挡边表面做喷塑或镀锌防腐处理，输送较重的工件时，可加密托辊组的布置间距，提升皮带的承载能力，整体结构的模块化程度较高，大部分构件都采用标准型材和标准件制作，加工制作难度低，现场安装调试周期短，适合中小批量的非标输送线快速搭建场景。
