可调节支脚水平皮带输送设备结构

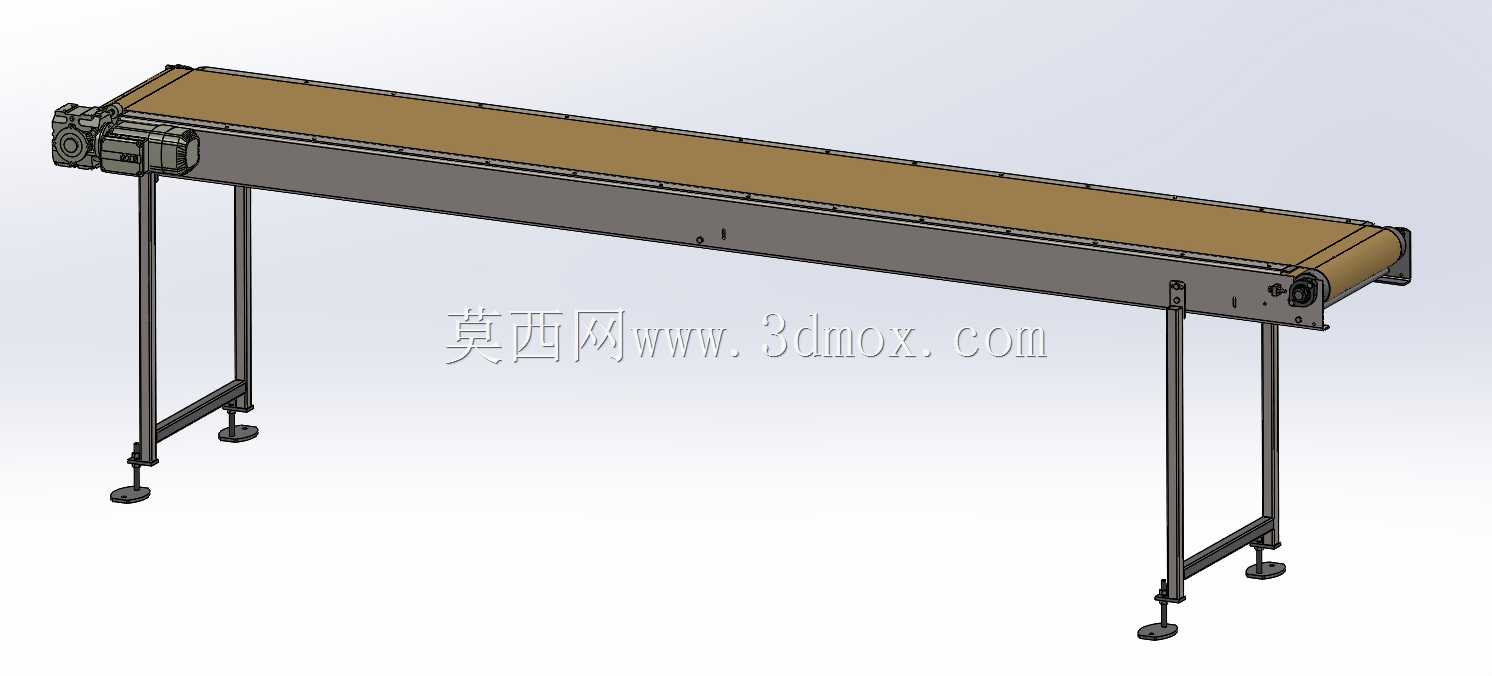

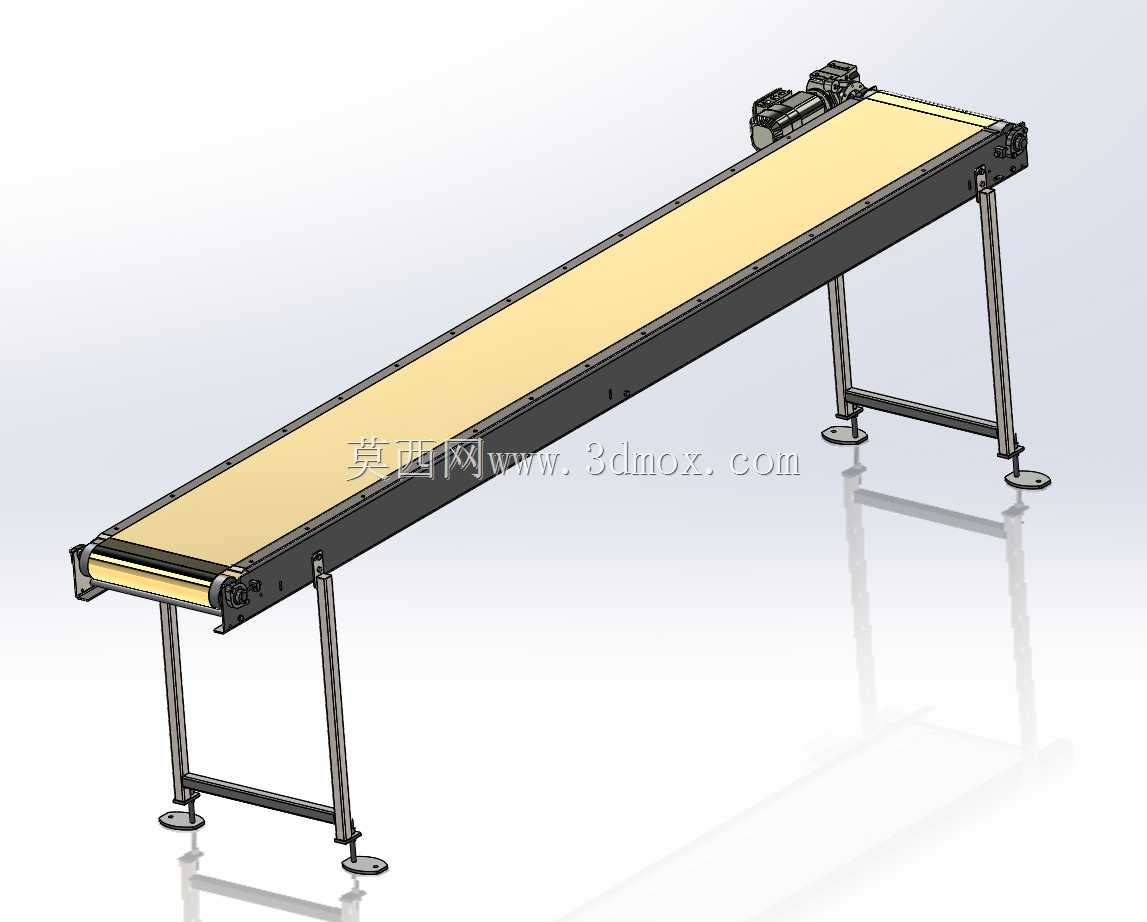

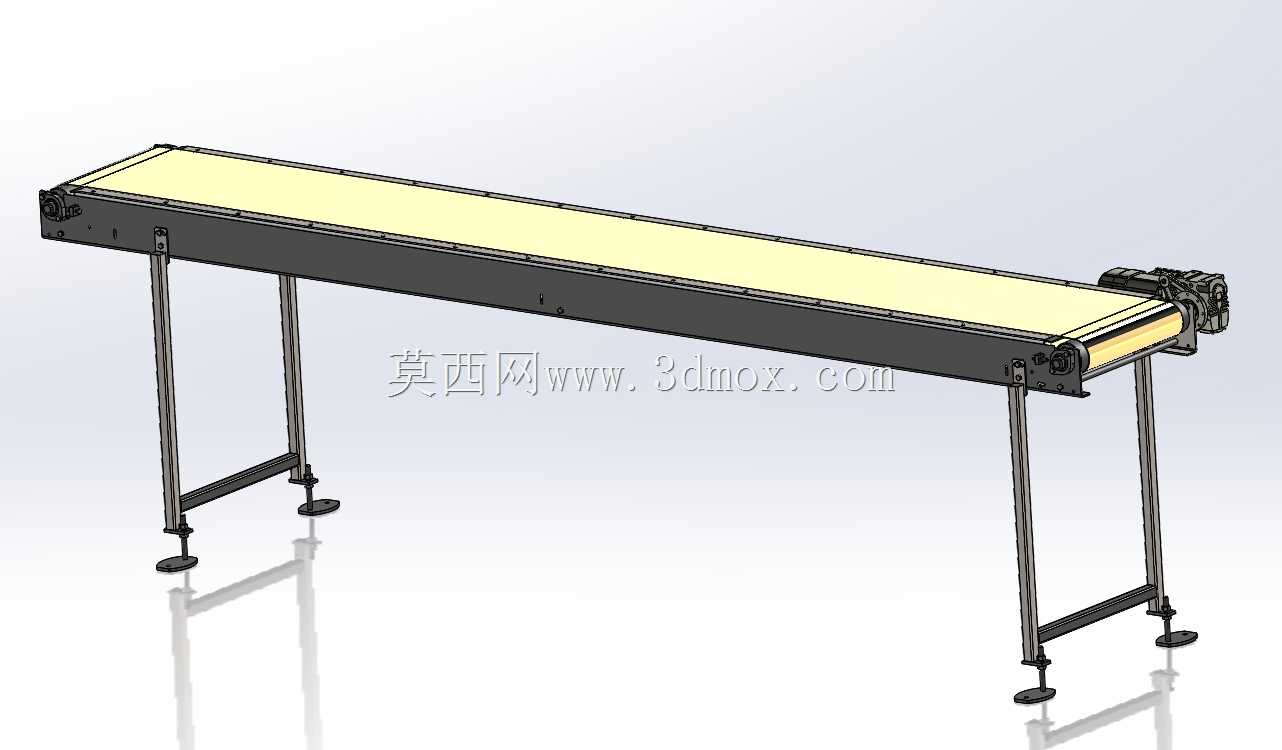

　　这款带式输送结构的设计，最初是针对电子组装产线、小件包装工位的短距离物料转运需求做的方案，区别于重型矿用输送设备，它的承载定位偏向10kg以内的盒装、袋装零散工件，在轻工制造、食品分装、电商仓储分拣场景里都能适配。从结构设计逻辑来看，整体采用分段式槽钢焊接机架，主框架沿输送方向做了等距加强筋布置，避免长跨度运行时出现皮带跑偏、框架下挠的问题，驱动端布置在设备出料侧，采用电机减速机直连主动滚筒的传动方式，相比链传动结构，运行噪音更低，日常维护时不需要频繁调整传动张紧度，从动端内置了螺旋张紧滑块，安装调试时可以通过两侧的调节螺栓微调皮带张紧力，补偿皮带长期运行产生的塑性伸长量。设备的支脚部分采用了可调节脚杯结构，

　　每根支腿都能独立调整高度，调节范围覆盖±50mm，既可以在地面不平整的车间现场完成水平校准，也能对接不同高度的上下游设备进料口，支腿与主框架之间采用螺栓连接，运输时可以拆分收纳，减少包装体积，现场组装不需要焊接作业，普通装配人员借助常规扳手就能完成安装。皮带选用的是浅色PVC平面带，表面做了防滑哑光处理，不会刮伤工件表面，也不容易积灰，适合对洁净度有一定要求的生产场景，皮带下方全程布置了镀锌托板，避免软质工件在输送过程中出现凹陷卡料的问题，两侧机架上预留了附件安装孔位，后期可以根据需求加装挡边、光电传感器支架、导向条等配件，拓展成分拣、定位、检测工位的输送载体。从安装边界来看，设备整体宽度控制在400mm，有效输送宽度300mm，

　　常规长度可以根据工位需求做模块化拼接，单段标准长度为2m，转弯段可以配套同系列转角输送单元对接，设备整体高度最低可调整至700mm，最高适配1000mm的作业台面，不需要额外做地基预埋，放置在硬化地面上调整脚杯水平即可投入使用。设计过程中特意规避了传统小型输送机容易出现的皮带跑偏问题，主动和从动滚筒都做了腰鼓形加工处理，利用皮带运行时的自动对中特性减少跑偏概率，两侧的导向挡边间隙控制在2mm以内，既不会摩擦皮带边缘造成磨损，也能限制皮带的横向窜动。驱动电机的安装位置做了下沉式处理，不会超出机架的整体宽度，在多台设备并排布置时不会产生干涉，电机接线盒朝向设备外侧，方便后期接线和维护操作。
