插芯式室内门机械锁具结构设计

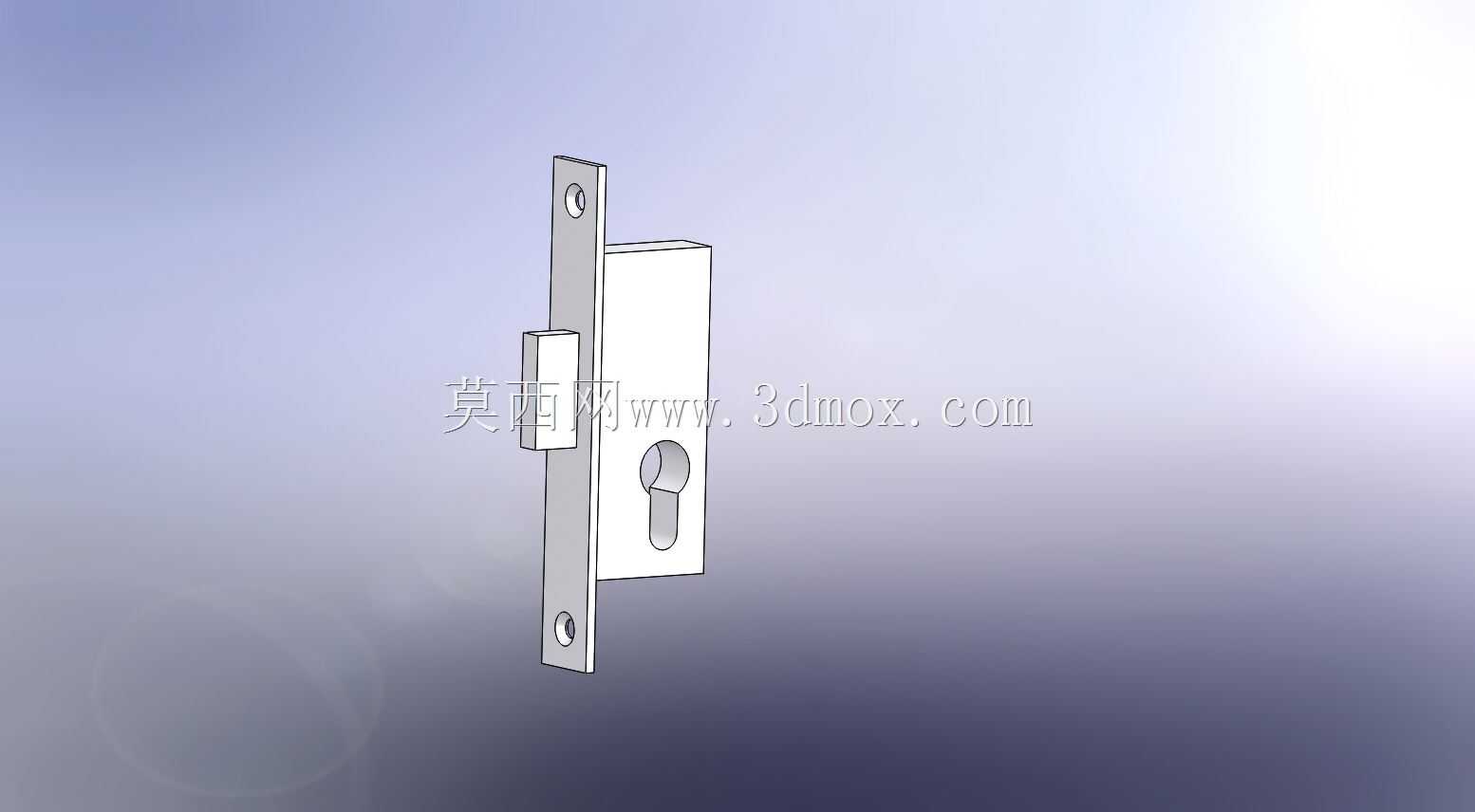

　　这款锁具的结构设计围绕室内平开门的日常启闭与防盗需求展开，整体采用插装式安装逻辑，适配常规厚度的木质、钢质室内门扇，安装时无需对门扇进行大范围裁切，仅需在门扇侧边开出对应尺寸的嵌装槽，将锁主体嵌入槽内后，通过侧边安装片上的两个固定孔位完成与门扇的刚性连接，安装片突出锁主体的部分可完全嵌入门扇侧边的预开槽内，避免外露凸起影响门扇与门框的贴合间隙。锁体正面预留的标准锁芯孔位适配常规欧标葫芦形锁芯，锁芯装入后可通过侧面的紧定螺钉完成轴向固定，避免使用过程中锁芯出现窜动偏移，锁舌部分采用斜舌设计，日常关门时斜舌受门框挤压自动回缩，完全闭合后自动弹出实现门扇锁闭，无需额外转动钥匙即可完成闭合锁定，适配室内空间频繁启闭的使用场景。

　　从结构细节来看，锁主体的外壳采用弯折成型的金属板材制作，各折弯边的圆角处理避免安装过程中划伤施工人员手部，同时也能减少与门扇嵌槽内壁的硬接触摩擦，降低长期使用过程中因门扇变形带来的锁体卡滞概率。安装片上的两个固定孔采用长圆孔设计，可在安装时根据门扇嵌槽的加工误差进行上下位置微调，补偿现场施工的尺寸偏差，降低对现场加工精度的要求，即使门扇开槽位置存在1-2mm的偏差，也能通过孔位的调节余量完成锁体的精准对位，保证锁舌与门框锁扣盒的对位精度，避免出现关门卡顿、锁舌无法完全弹出的问题。在实际应用场景中，这类锁具广泛用于住宅室内卧室门、办公室隔间门、商用空间的内部通道门，相比传统的外装式门锁，嵌装式的结构让锁体完全隐藏在门扇内部，

　　门扇表面仅外露锁芯孔与把手安装位，整体外观更加简洁平整，同时锁体隐藏在门扇内部的结构也能避免外力暴力破坏锁体的风险，提升日常使用的安全性。设计过程中针对锁舌的伸缩行程做了精准校核，锁舌完全弹出时的伸出长度满足常规室内门的锁闭安全要求，既不会因为伸出过短导致门扇受外力晃动时轻易脱开，也不会因为伸出过长导致关门时锁舌与门框扣盒的撞击力过大，产生不必要的启闭噪音。锁体内部的传动结构采用简化的杠杆传动逻辑，把手转动时通过内部拨片带动锁舌回缩，传动路径短，传动效率高，长期使用过程中出现传动松旷的概率更低，各活动部件之间预留了合理的活动间隙，即使在温湿度变化导致门扇出现轻微变形的情况下，也不会出现锁舌卡滞无法伸缩的问题。从安装边界尺寸来看，

　　锁体主体的宽度、厚度与高度均适配国内主流的室内门嵌槽通用尺寸，可直接替换同规格的老旧锁具，无需对原有门扇的开槽进行二次加工，降低后期维护更换的成本。安装片的厚度与常规门扇的封边厚度匹配，安装完成后安装片表面与门扇侧边表面齐平，不会出现凸起或凹陷，保证门扇侧边的平整度，让门扇与门框之间的密封间隙保持均匀，提升门扇整体的密封隔音效果。锁体表面采用镀锌钝化处理，可适应卫生间、厨房等相对潮湿的室内环境，避免长期使用过程中出现锈蚀卡滞的问题，各活动部件在装配时预涂了低温润滑脂，在-10℃到45℃的常规室内环境温度区间内，都能保持顺畅的传动效果，不会因为低温导致润滑脂凝固出现锁舌伸缩卡顿的问题。在结构建模过程中，所有配合面的公差均按照五金件的通用冲压公差进行设定，安装孔位的位置度公差控制在0.1mm以内，保证批量生产时的零件互换性，锁体外壳的折弯内圆角半径与板材厚度匹配，避免折弯过程中出现板材开裂的问题，同时折弯边的回弹量也在建模时做了预先补偿，保证成型后的锁体外壳尺寸精度符合设计要求。
