杠杆式手动压料成型设备结构设计

　　这款手动施压设备的结构设计，完全围绕小批量零散加工场景的实际需求展开，没有冗余的电动、液压配套结构，整体落地安装仅需要一块平整的硬质工作台面即可完成固定，不需要额外布设动力管线，非常适合零散维修工位、小型加工坊、野外临时作业点这类没有稳定动力供给、或者加工频次不高的场景使用。从实际作业覆盖范围来看，它可以完成小型五金零件的过盈压装、松散物料的手动压块成型、薄金属片的简易校平、小尺寸工件的铆接施压等多类作业，相比大型冲压、液压设备，它没有开机预热、参数调试的等待成本，操作人员握住长杠杆手柄即可直接施力，单次作业的准备时间几乎可以忽略，对于月作业量在数百次以内的低频施压场景，投入成本和使用效率的平衡度远高于动力类施压设备。

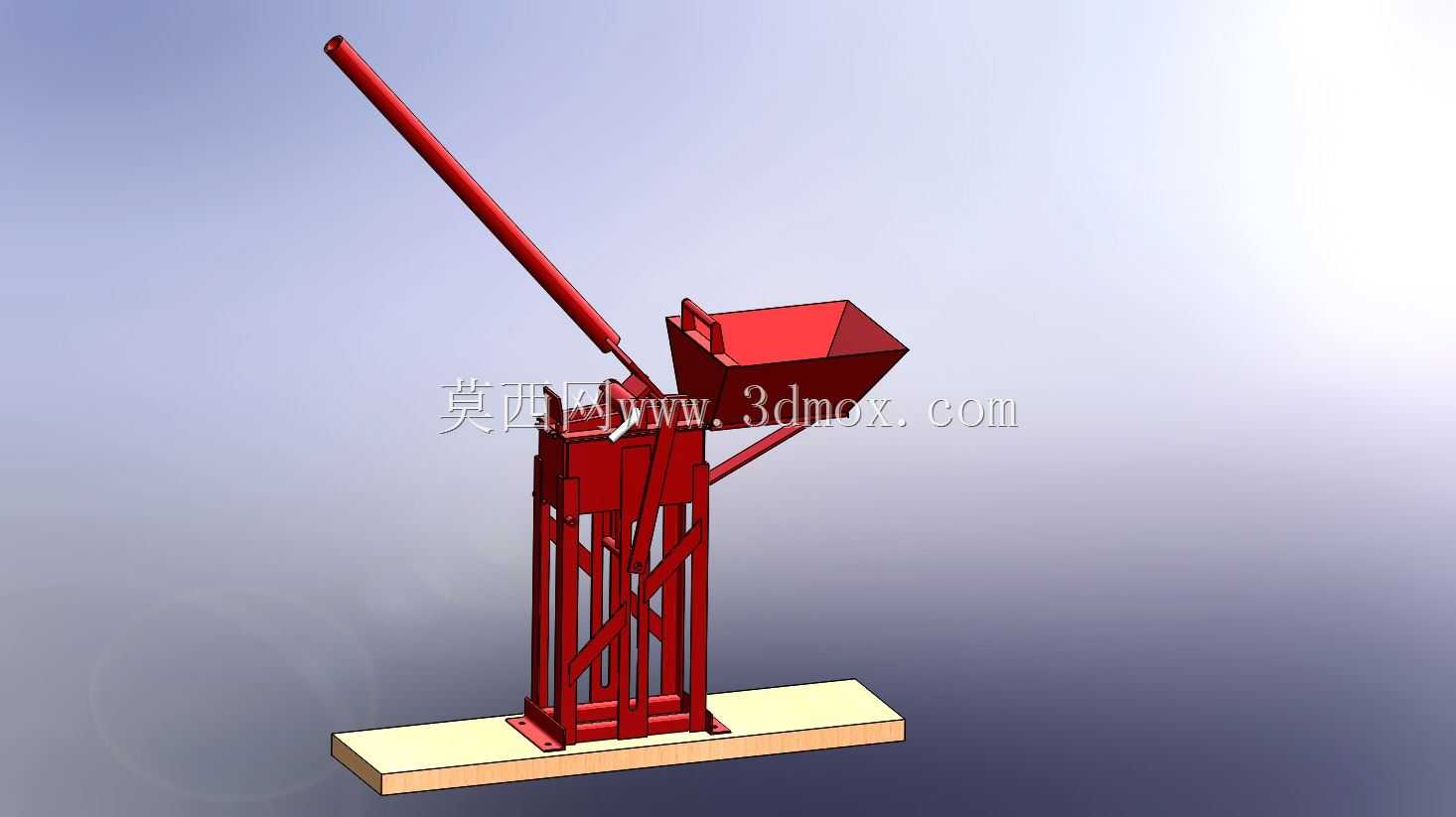

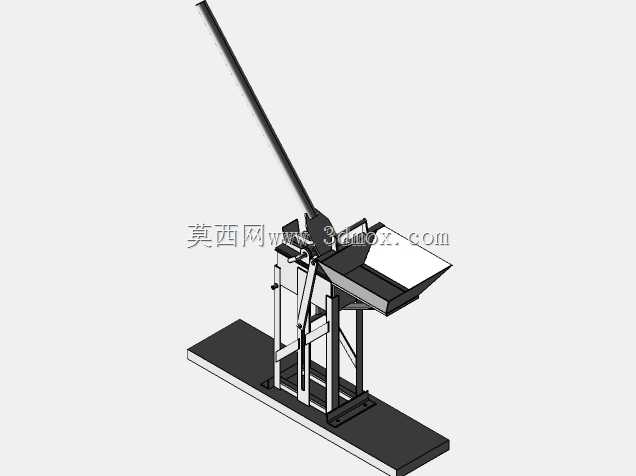

　　整体结构采用框架式立式布局，底部的安装底板通过螺栓孔与工作台面锁紧固定，安装时需要预留的边界尺寸并不大，底板的长宽尺寸控制在常规钳工工作台的可容纳范围内，设备总高度适配成年操作人员站立作业的手臂施力高度，不需要额外垫高或者挖坑预埋，现场安装只需要匹配对应规格的膨胀螺栓或者台钳夹紧即可完成固定，对作业场地的适配性很强。上方的料斗结构针对散料压制作业做了适配，待压物料可以直接从料斗投入模腔，不需要额外对准模口，减少作业过程中的辅助操作时间；杠杆的力臂长度经过受力核算，操作人员施加普通的手臂推力，就可以在模腔位置获得数倍于输入力的成型压力，不需要借助身体重量踩踏，站立操作时的发力姿态符合人体工程学要求，长时间重复作业也不容易产生肌肉疲劳。

　　从结构设计的细节来看，整个机架采用方钢焊接框架结构，侧向加设斜向支撑筋，避免施压过程中机架出现侧向变形，所有受力节点都做了加厚处理，杠杆与机架的连接销轴采用耐磨材质，长期重复转动也不会出现松旷间隙。施压压头与模腔的配合间隙控制在合理范围内，压合过程中不会出现卡滞、偏磨的问题，压头的下行行程刚好覆盖料斗下方的模腔高度，既保证物料可以被充分压实，也不会因为行程过大导致压头碰撞模腔底部造成结构损坏。设备没有复杂的传动链路，日常维护只需要定期给转动销轴加注润滑脂、检查机架固定螺栓的预紧力即可，不需要专业的维保人员介入，普通操作工人就可以完成日常的检查维护。

　　在实际选型适配的时候，需要注意这款设备的施压上限是匹配手动输入力设计的，不适合大吨位的压装、冲压作业，它的核心优势是灵活、低成本、无动力依赖，针对的是小压力、低频次的施压需求。建模过程中所有的零件配合公差都按照常规机加工的精度等级设定，焊接件的焊后变形量也在结构设计时做了预留补偿，按照图纸加工出来的零件不需要大量的二次修配就可以完成总装，总装后的杠杆转动顺畅，压头上下动作无卡滞，固定在工作台面后施压时机架无明显晃动，完全可以满足日常小型施压作业的使用要求。料斗的倾斜角度按照散料的自然安息角设计，投入的散料可以自然滑入模腔，不会在料斗内壁出现积料挂壁的问题，减少作业后的清理工作量。
