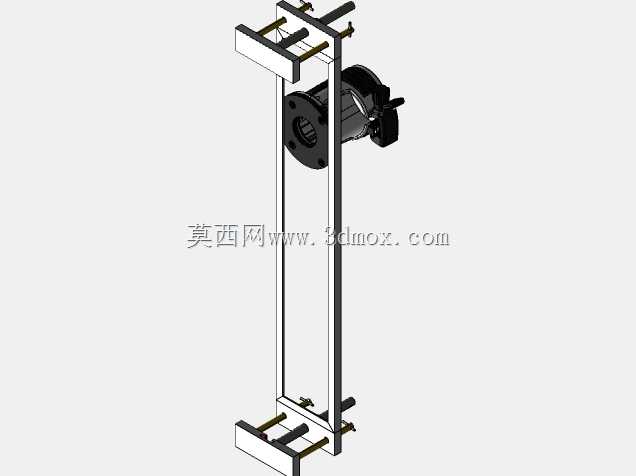

长行程双工位修剪机固定支撑工装结构

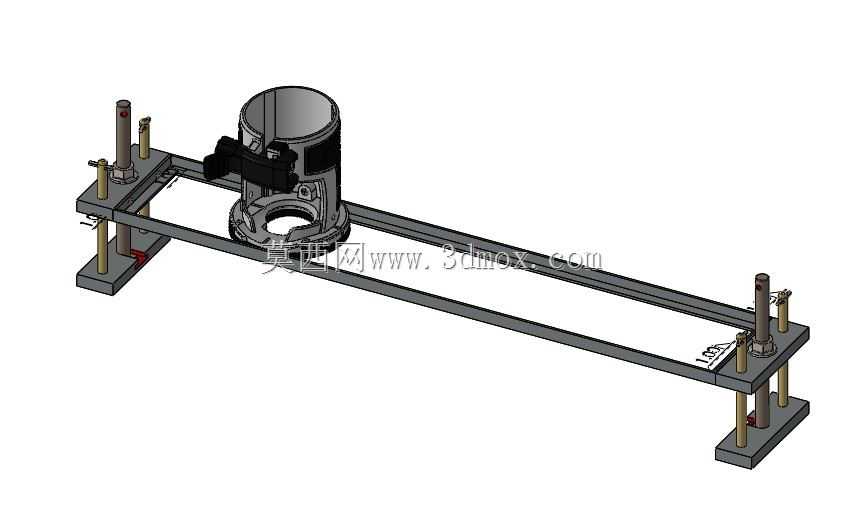

　　这套修剪机支撑结构，主要面向园林工具生产组装、修剪类设备性能测试、批量修剪作业工位的设备固定场景，在实际产线应用中，可同时满足单台修剪机的装夹定位与长距离滑动作业需求，解决传统修剪机作业时手持稳定性差、批量作业一致性不足的问题。从结构功能来看，整体采用两端立柱支撑搭配长导轨梁的布局，两端的支撑立柱组件通过导柱与底部安装座连接，每端设置两根垂直导柱，配合锁紧件可实现支撑高度的无级调节，适配不同直径、不同握持高度的修剪机主机装夹，避免不同规格修剪机装夹时出现的干涉问题。中间的长梁采用矩形截面型材加工，表面做平整化处理，作为修剪机主机的滑动承载轨道，梁体长度覆盖常规修剪作业的最大行程范围，作业时修剪机主机可沿梁体长度方向平稳滑动，

　　无需操作人员全程承托设备重量，大幅降低长时间作业的劳动强度，同时滑动过程中主机的垂直方向位置由两端支撑结构约束，保证修剪作业的切削深度一致性，在茶园修剪、绿篱带修整这类需要保持统一修剪高度的场景中，能有效提升作业面的平整度，减少人工操作带来的高度误差。设计过程中，首先考虑的是装夹的通用性，修剪机主机的装夹位采用环抱式快锁结构，无需额外定制转接件，即可适配市面上主流的筒式修剪机主机，装夹时通过侧面的锁紧旋钮快速固定，拆卸时仅需松开旋钮即可取下主机，兼顾装夹效率与固定可靠性。其次是结构的稳定性，两端的底部安装座采用加重式平板结构，安装时可通过螺栓固定在作业台面或者移动小车上，垂直导柱与安装座之间采用铜套滑动配合，调节高度时无卡滞，

　　锁紧后导柱与梁体之间无晃动间隙，避免作业过程中梁体出现震颤影响修剪精度。梁体与两端支撑座的连接采用嵌入式定位加螺栓锁紧的方式，保证梁体的直线度，滑动接触面做耐磨处理，长期滑动使用后磨损量极小，无需频繁更换导向部件。从安装边界来看，两端支撑座的安装孔位按照通用工装的安装间距设计，可直接固定在标准宽度的作业台架上，整体宽度不超过常规作业工位的容纳尺寸，垂直方向的调节范围覆盖从低位贴地修剪到高位绿篱修剪的常用高度区间，梁体的有效滑动行程满足单趟修剪覆盖整段作业面的需求，无需频繁移动整个工装的位置。在实际使用场景中，这套结构既可以作为生产线上修剪机出厂前的空载跑合测试工装，固定修剪机后让主机沿梁体全程滑动，检测主机运行时的振动、

　　噪音以及滑动顺畅度；也可以作为户外批量修剪作业的辅助工装，安装在移动作业车上后，操作人员仅需推动小车沿作业面行进，修剪机沿梁体滑动完成幅宽内的修剪作业，相比纯手持作业的效率提升40%以上，同时作业质量的一致性更有保障。结构设计上没有采用复杂的传动部件，全部采用机械结构实现固定与导向功能，后期维护仅需定期在导柱和滑动接触面加注润滑脂即可，故障率极低，适合在户外扬尘、潮湿的作业环境下长期使用，不会因为电子元件或者精密传动件进尘进水出现故障。装夹结构的位置设置在梁体靠近一端的初始位置，安装主机时无需将主机举升到梁体中间位置，在端部即可完成装夹，操作更省力，梁体末端设置有限位块，避免主机滑动时从梁体端部脱出，提升使用安全性。两端导柱的直径经过载荷校核，可承受主流修剪机主机的重量加上作业时的切削反力，不会出现导柱弯曲变形的问题，底部安装座的配重经过计算，即使在不打膨胀螺栓固定的情况下，也能保证工装在作业时不会出现侧翻，适配临时作业场景的快速部署需求。
