10mm孔径手动钻孔工装夹具结构

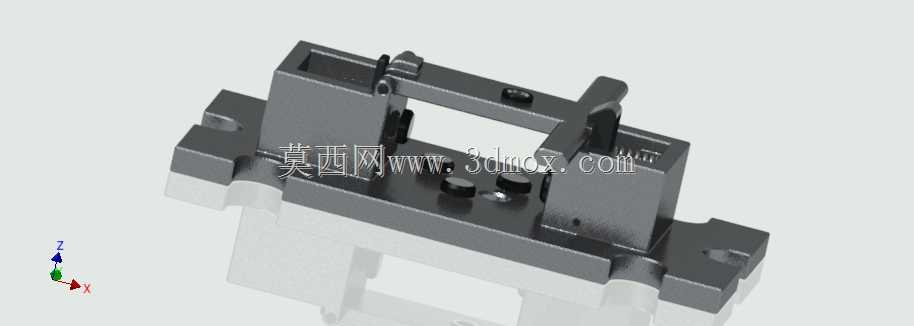

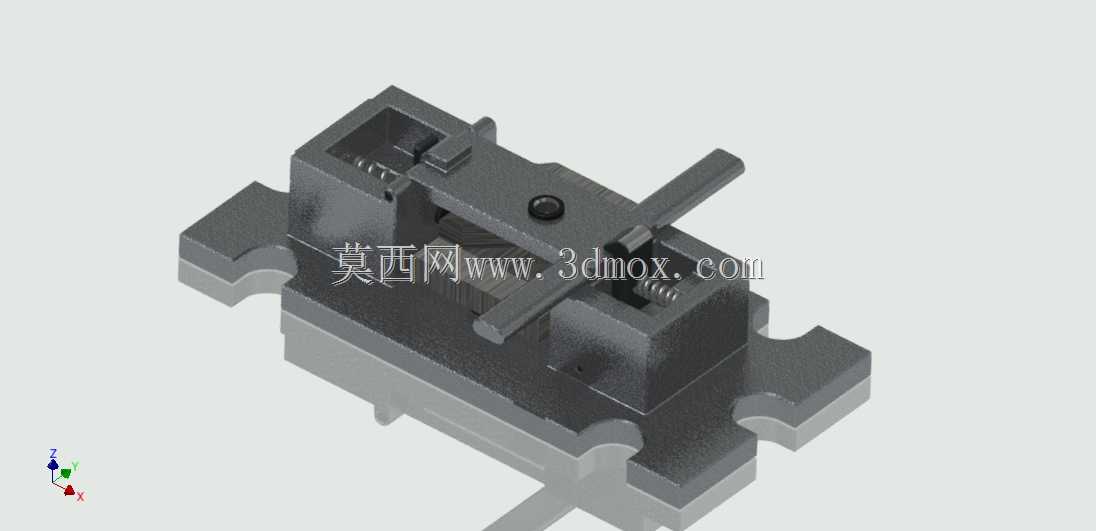

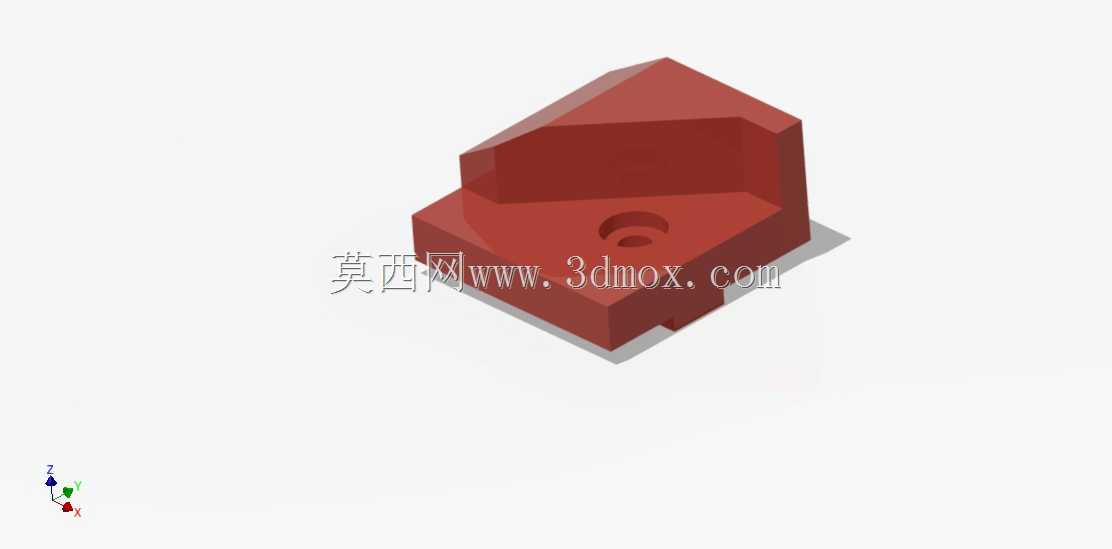

　　在小件精密钻削加工场景中，这类手动式钻孔定位夹具的应用覆盖了小型五金件加工、教学实训钻床配套、维修现场单件钻孔作业等多个场景，区别于大型自动化钻床的液压或气动夹紧工装，该结构完全依靠手动操作完成工件装夹与定位，不需要外接动力源，适配没有压缩空气或液压站的零散加工场景。从结构功能来看，该夹具的核心作用是为直径10mm的钻孔工序提供稳定的工件定位基准，装夹时通过侧面的旋拧手柄带动夹块沿导轨槽滑动，配合固定挡块完成工件的侧向夹紧，夹具底座两侧设计有带缺口的安装耳，可通过T型螺栓直接固定在钻床工作台面上，安装时的定位边界以底座底面为安装基准面，两侧安装耳的槽位允许在工作台T型槽范围内调整安装位置，适配不同钻床的工作台槽距。设计思路上，

　　该结构优先考虑了手动操作的便捷性，夹紧机构采用梯形螺纹传动，具备自锁特性，钻孔过程中不会因为切削振动导致夹块松脱，夹块与固定挡块的夹持面做了平面度处理，保证装夹后工件的待钻孔面与钻床主轴垂直，避免钻孔出现偏斜。夹具上方的导向块预留了与10mm钻头匹配的导向间隙，钻孔时钻头可沿导向结构进给，防止钻头入钻时打滑偏移，保证钻孔的位置精度与孔径垂直度。从外形尺寸来看，该夹具整体采用方块式堆叠结构，底座宽度适配常规小型台钻的工作台安装范围，整体高度不会干涉钻床主轴的下行行程，操作手柄的伸出长度经过优化，手动旋紧时不需要过大的操作力，普通操作人员单手即可完成装夹锁紧动作。结构细节上，夹块的滑动部位设计有防尘槽，

　　可阻挡钻削产生的铁屑进入滑动配合面，减少日常使用的清理维护量，夹紧螺杆的端部做了防脱设计，旋松到最大行程时夹块不会从夹具本体上脱落，避免现场操作时零件散落丢失。在实际使用中，该夹具可装夹外形规则的方形、矩形小工件，针对厚度在夹块行程范围内的板材、块料都能实现稳定装夹，相比通用台虎钳，该夹具自带钻孔导向结构，不需要额外划线找正钻头位置，装夹后可直接进行钻孔作业，能大幅缩短单件钻孔的辅助找正时间，尤其适合小批量重复钻孔的加工场景。夹具的主体结构采用一体式铣削加工的底座，各配合面的位置精度在装配时直接保证，不需要现场调试即可投入使用，滑动配合面的间隙控制在合理范围，既保证夹块滑动顺畅，又不会因为间隙过大导致装夹定位偏差。
