手动小型金属管材弯制成型工装结构

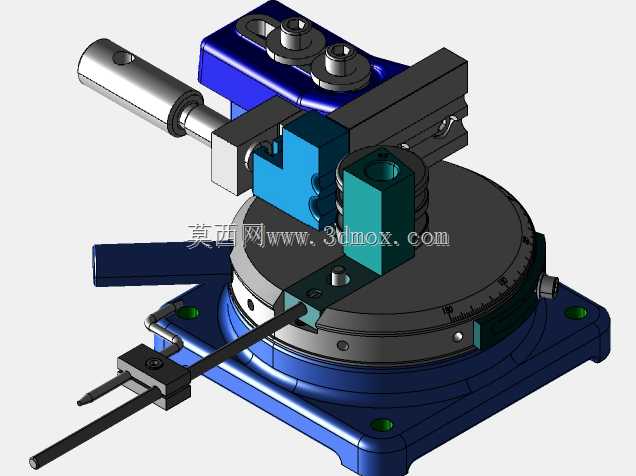

　　这款手动弯管工装主要面向小批量管材加工场景，在五金维修、小型管件预制、户外管线现场作业、非标定制五金件加工等场景中适配性极强，无需外接电源气源，单人即可完成操作，对于管径不大的金属圆管、薄壁型材弯制作业，能有效替代大型数控弯管设备无法覆盖的零散加工需求，尤其适合没有固定加工车间的流动作业场景，或是小作坊内多品种小批量的管件弯制工序。从结构设计逻辑来看，整个工装以底部方形安装底座为承载基础，底座上预留了四个安装固定孔，可通过螺栓快速固定在工作台、槽钢支架甚至临时搭建的木质操作台上，安装边界灵活，不需要专门预制混凝土基础，整体底座轮廓尺寸控制在合理范围内，不会占用过多操作空间，常规钳工工作台即可容纳整套装置。

　　底座上方集成了带角度刻度的回转工作台，刻度盘沿回转盘圆周分布，操作人员可直接通过刻度读取弯管角度，不需要额外搭配角度量具，能有效减少弯制过程中的反复测量步骤，提升单件加工效率。回转盘上设置了可更换的成型模块，不同管径的管材可通过更换对应规格的模块完成适配，模块通过快拆结构固定在回转盘中心位置，更换过程不需要复杂工具，徒手即可完成拆装，适配不同加工需求。工装的夹紧模块采用侧压式结构，配合带手柄的进给螺杆实现管材的快速夹紧，夹紧块与管材接触的位置做了圆弧适配设计，避免夹紧过程中压伤薄壁管材表面，夹紧行程可通过螺杆调节，适配一定壁厚范围内的管材。弯制过程中，操作人员扳动加长操作手柄即可带动回转盘转动，手柄长度经过力矩优化，

　　普通人单手即可施加足够的弯制力矩，不需要借助加力杆，操作过程中受力均匀，能避免管材弯制过程中出现瘪管、褶皱等常见缺陷。导向模块设置在进料侧，可对送入的管材起到支撑导向作用，保证管材进料方向与成型模块切线方向一致，避免弯制过程中管材出现偏移，保证弯制成型后的管件圆弧段平滑过渡，直线段与圆弧段的衔接位置无明显折痕。整套结构没有复杂的传动部件，日常维护仅需要定期在回转盘转轴、夹紧螺杆位置涂抹润滑脂即可，故障率极低，适合对设备可靠性要求高、维护条件有限的作业场景。在实际使用过程中，操作人员可先根据待弯管材的管径更换对应成型模块，将管材沿导向槽送入，抵到定位块位置后转动夹紧手柄固定管材，再扳动回转手柄到对应刻度位置即可完成指定角度的弯制作业，整个操作流程不需要专业培训，普通工人经过简单讲解即可上手操作。
