欧标2020系列工业铝挤压型材结构

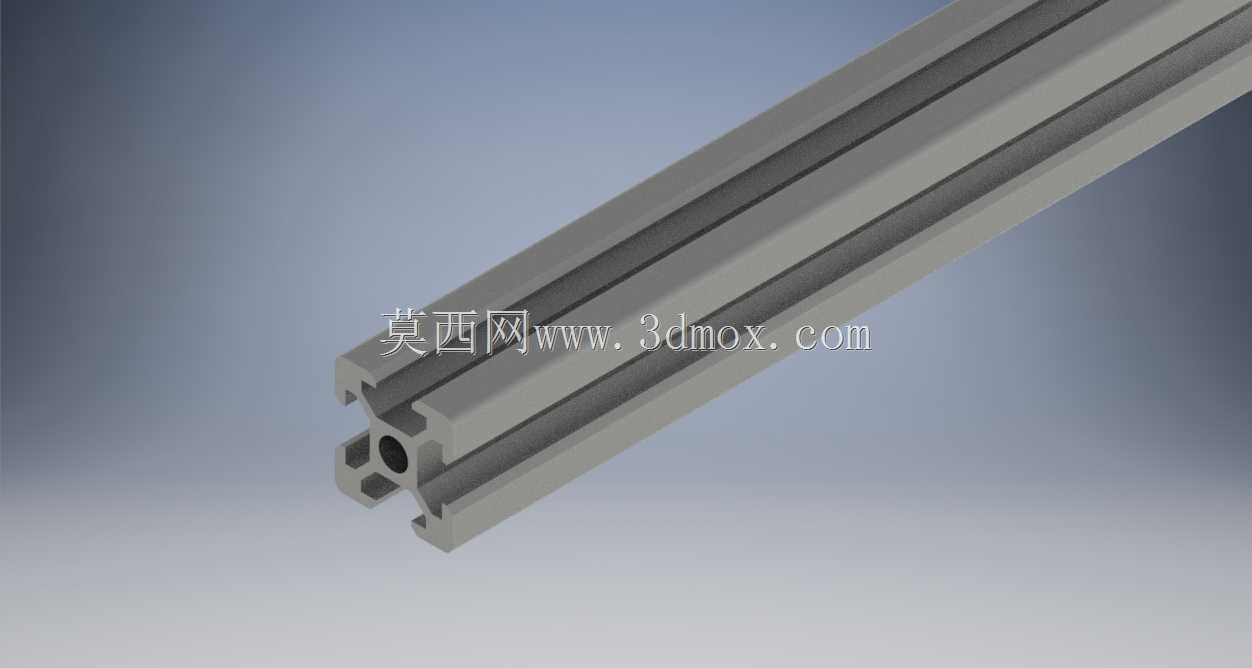

　　这款2020规格铝挤压型材，是轻型工业机架搭建场景中应用极广的基础构件，单根标准段长度取1000mm，截面外轮廓尺寸严格控制在20mm×20mm，属于小截面欧标铝型材序列，适配多数桌面级小型设备、检测工装、电子产线旁的物料架、实验室小型试验台的搭建需求。从截面设计来看，型材采用四槽对称布局，槽口宽度适配常用的欧标T型螺栓、滑块螺母，无需额外在型材本体上打孔攻丝，仅靠配套紧固件就能实现多根型材的垂直、平行拼接，大幅缩短非标机架的装配周期。型材中心预留的通孔，既可以作为穿线通道走设备的控制线缆、气路软管，也能穿入圆钢做局部加强，应对小幅的侧向载荷，避免轻型机架受侧向力出现的形变问题。

　　在实际选型过程中，这类20型材的安装边界需要重点注意：单根无支撑跨距建议不超过600mm，若跨距超出该范围，需要搭配同规格型材做横撑补强，否则承载后型材中部的扰度会超出设备安装的平面度要求，影响固定在机架上的精密组件定位精度。型材的槽道深度经过挤压工艺精准控制，配套的紧固件拧入后不会突出型材外表面，保证机架外表面平整，不会剐蹭操作人员衣物或者设备走线。和同尺寸的方钢焊接机架相比，这种铝挤压型材不需要做焊接、表面喷漆处理，切割下料后直接装配即可，后期改造设备时只需要拧松紧固件就能调整机架结构，不会产生焊接废件，适配小批量非标设备的快速迭代需求。

　　建模过程中，型材的截面轮廓需要严格匹配挤压成型的公差要求，槽口的圆角、型材外壁的拔模斜度都要还原实际生产的参数，不能做理想化的直角建模，否则后续导出工程图下料时，会出现装配干涉的问题。型材端部的连接细节，比如端面攻丝、角件连接的让位空间，在三维建模时也要提前预留，方便后续做整机装配时直接调用配套的紧固件模型，不需要二次修改型材本体。这类型材常搭配同系列的角码、端盖、脚轮、调节脚座使用，组成完整的机架系统，在3C电子组装工位、小型自动化检测设备的外框搭建中，几乎是首选的基础构件，既能满足设备的防护、支撑需求，整体重量也远低于钢制机架，方便设备的移位和调整。
