适配NEMA17电机的DIY CNC带孔Z轴滑台结构

　　这款Z轴结构主要面向桌面级DIY数控雕刻、小型CNC加工场景设计，核心适配NEMA17规格步进电机的安装接口，主体支撑结构采用工程塑料加工成型，在满足小型加工场景刚性需求的前提下，大幅降低了自制桌面CNC的整机重量与加工门槛。从实际使用场景来看，这类Z轴单元多用于小型桌面雕刻机、PCB打样设备、轻型塑料件3D雕刻改装场景，承担加工主轴的上下进给动作，相比常规金属材质Z轴滑台，塑料主体的加工难度更低，普通爱好者通过3D打印或者简易铣削即可完成自制件的加工，适配个人DIY、教学实训等非量产工业加工场景。

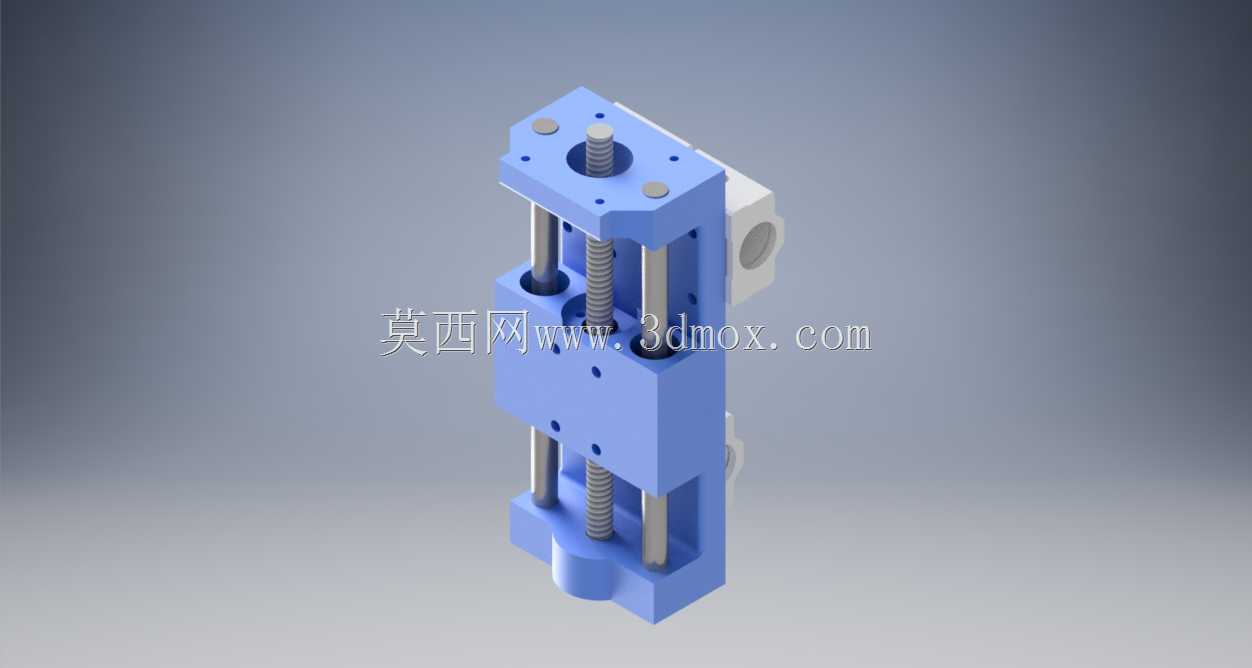

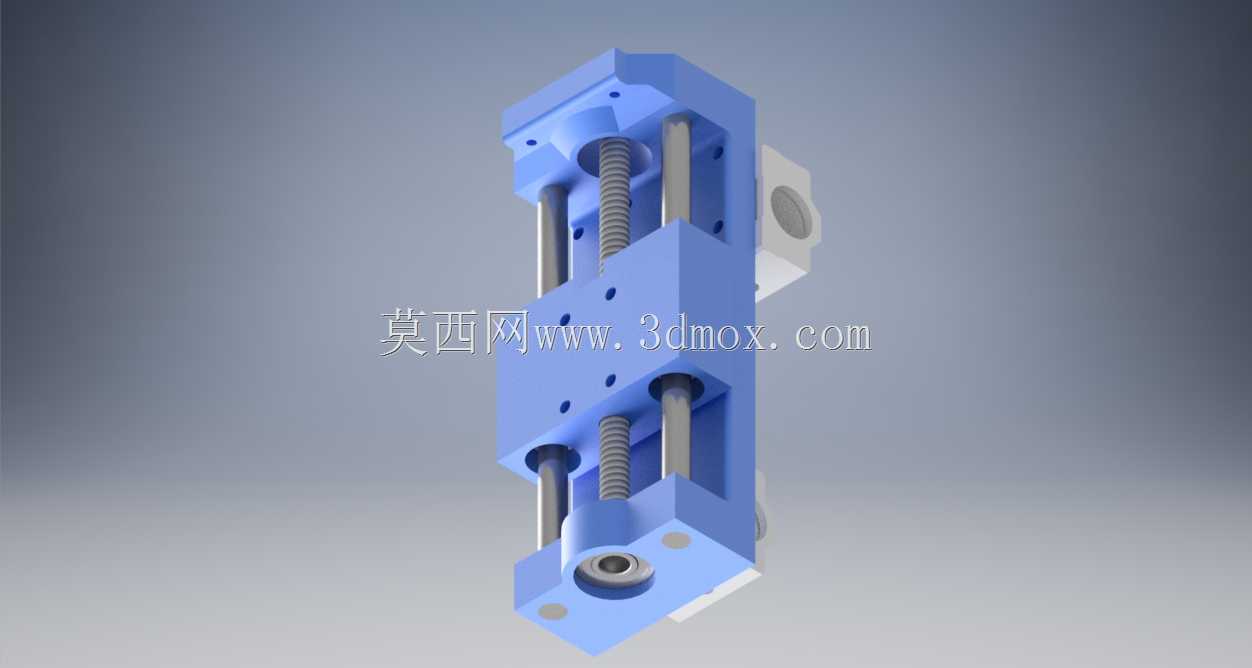

　　结构设计上，该Z轴采用双光轴导向搭配丝杠传动的经典布局，导向部件直接兼容lm8uu规格滑动轴承以及sc8uu轴承安装位，用户可根据自身手头的配件灵活选择导向组件，无需额外定制转接结构。滑台的安装孔位做了统一预留，带孔的安装面既可以直接固定NEMA17电机的安装法兰，也能通过预留孔位转接不同规格的主轴夹具，适配直径42mm以下的常见小型雕刻主轴、激光头等执行部件。

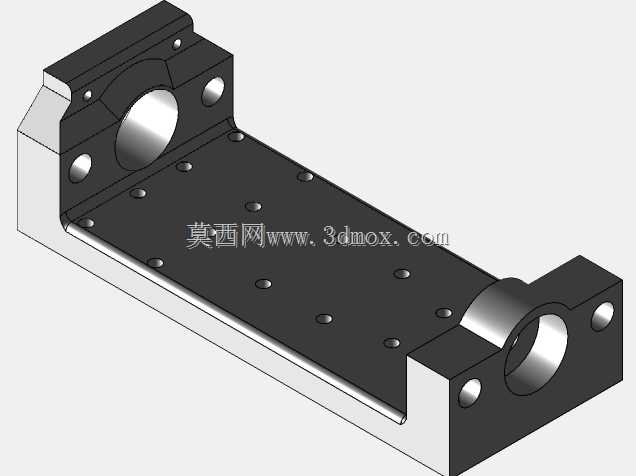

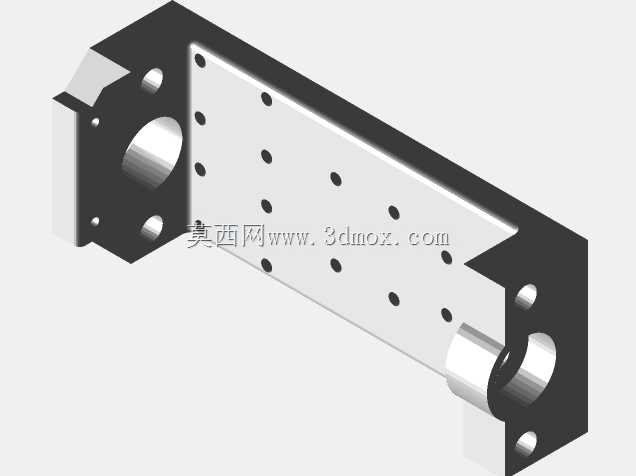

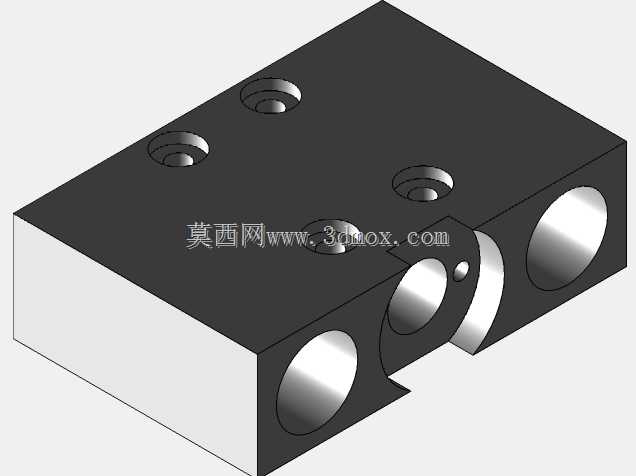

　　从安装边界来看，该Z轴的整体宽度控制在60mm以内，垂直行程可根据用户选用的丝杠长度灵活调整，默认结构适配100mm以内的有效进给行程，安装时仅需通过主体侧边的四个固定孔即可将整个Z轴单元固定在CNC的X轴滑台上，不需要额外设计复杂的转接板。导向光轴采用上下两端压入式固定，装配时不需要额外的紧定螺丝，依靠塑料主体的装配过盈即可实现光轴的牢靠固定，降低了装配的零件数量与复杂度。传动丝杠采用居中布置的方式，带动滑台沿双光轴做上下直线运动，传动过程中两侧导向轴受力均匀，不会出现偏载卡滞的问题，滑台部分的安装面预留了多组螺纹孔位，可直接固定主轴夹座、行程触发挡片等附属配件，不需要后期二次打孔加工。

　　实际选型使用时需要注意，该结构因为主体采用塑料材质，仅适合轻载切削场景，比如雕刻亚克力、PCB板、软木等低硬度材料，不适合金属重切削工况，进给速度建议控制在每分钟500mm以内，避免高速运动下结构产生共振影响加工精度。装配过程中需要保证两根导向光轴的平行度，压入安装时可借助辅助工装保证光轴与主体安装面的垂直度，避免后续滑动过程中出现阻尼过大、卡顿的问题。丝杠与滑台的连接部位预留了消隙螺母的安装空间，用户可根据精度需求加装消隙结构，降低反向传动间隙，提升Z轴的进给定位精度。
