1515规格工业铝挤压型材结构设计

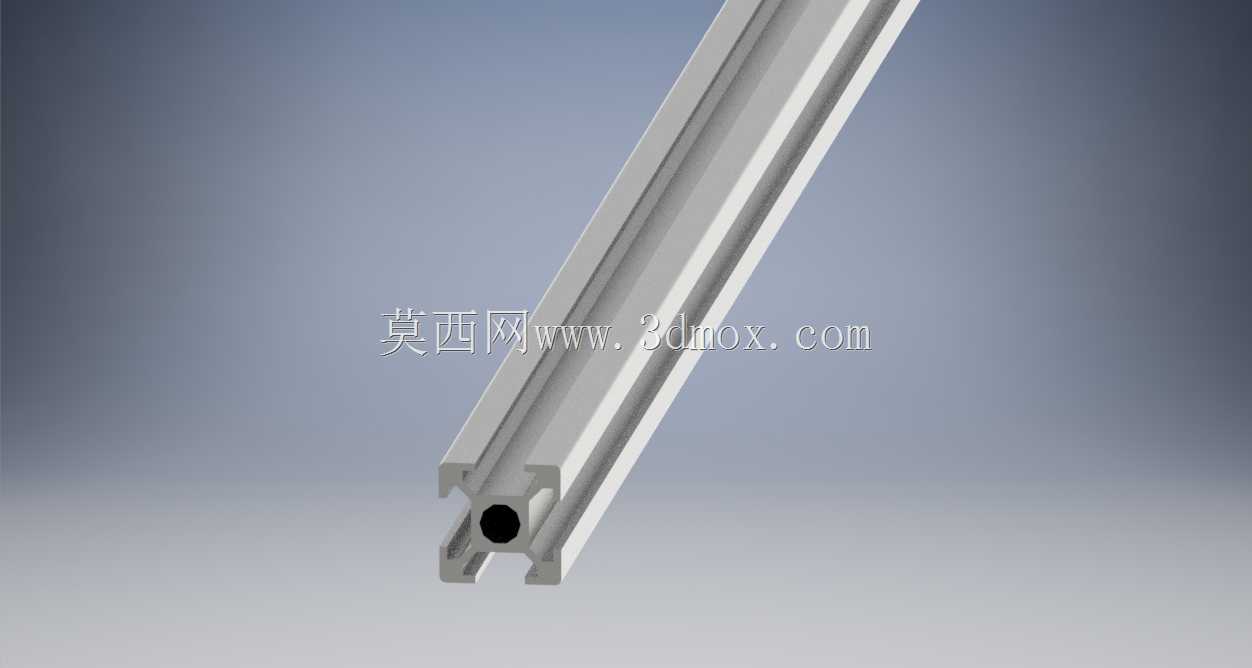

　　这款1515规格铝挤压型材，单根定尺长度为1000mm，是小型自动化设备、桌面级工装台架、检测工位辅架常用的基础搭建构件。从截面设计来看，型材采用对称式槽腔结构，四个侧面均预留标准T型安装槽，槽口尺寸适配常用的T型螺栓、滑块螺母，无需额外在型材表面打孔攻丝，就能快速完成相邻型材的直角拼接、附件挂载，大幅缩短小型设备的机架组装周期。型材中心位置设计有圆形通孔，既可以作为走线通道容纳设备的信号线缆、低压供电线，避免线缆外露造成的剐蹭、积尘问题，也能穿入圆钢棒提升长尺寸机架的整体抗弯刚度，应对小负载工况下的形变问题。在实际应用场景中，这类小截面铝型材常用来搭建桌面式3D打印机的框架、小型电子元器件检测工装的承载支架、

　　实验室测试工位的物料挂架，也可作为大型设备的侧边辅助导轨安装基座，搭配对应的滑块实现小行程的直线导向功能。设计这类型材截面时，需要兼顾挤压成型的工艺性与安装适配性：壁厚控制在均匀区间，避免挤压过程中因金属流速不均造成截面变形；T型槽的槽口倒角、槽底圆弧都要符合通用工业铝型材的配套标准，保证市售的紧固件、连接件能直接适配，无需二次加工。安装边界方面，单根1000mm长度的型材，两端可直接搭配15系列角码、端盖完成封边与连接，拼接成框架时，相邻型材的连接位置不需要预留额外的加工余量，依靠角码的卡位就能保证拼接后的垂直度误差控制在机械装配允许的范围内。型材的表面采用阳极氧化处理，日常使用中不易产生锈蚀，表面硬度足够应对常规的工装剐蹭，

　　不需要额外做表面涂装处理，组装完成的架体整体重量轻，挪动调整工位时不需要大型吊装设备，单人即可完成移位调整。对于结构设计从业者来说，选型这类小规格铝型材时，需要提前核算单根型材的承载能力，当跨度超过500mm时，要结合中心通孔加装加强筋或者支撑构件，避免架体放置负载后出现下挠变形，影响安装在架体上的精密部件定位精度。
