推拉式快速压紧夹具三维结构设计

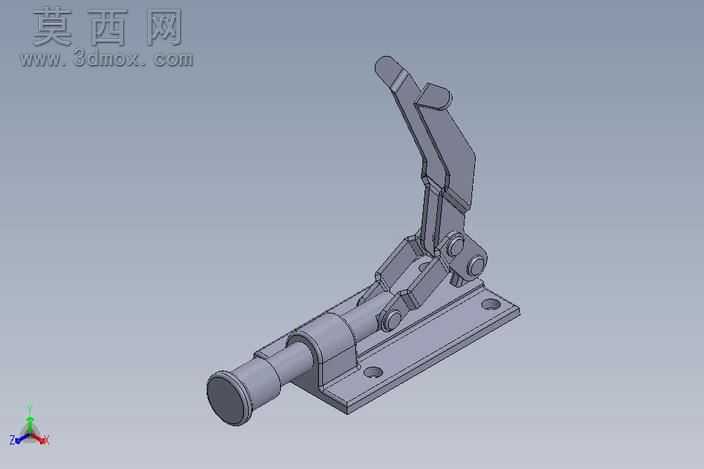

本作品为推拉式快速压紧夹具的三维参数化建模成果，建模过程采用SolidWorks软件完成全零件的特征化构建，所有结构尺寸均参考工业级快速夹钳的实际生产参数设定，保证模型可直接对接生产加工环节的图纸导出需求。模型整体采用自下而上的建模逻辑，首先完成底座、推杆、压臂、连杆、销轴、手柄等独立零件的建模：底座部分采用拉伸凸台特征构建带安装孔的平板基座，安装孔位置严格匹配通用工装的安装孔距标准，底座与套筒衔接处添加圆角过渡特征避免应力集中；推杆部分采用回转体特征构建，前端预留工件压紧接触面，尾端设计与连杆组铰接的连接耳，表面添加镀铬材质的视觉效果模拟实际产品的表面处理工艺；连杆传动组采用多实体建模配合铰接约束完成，所有销轴连接处保留合理的装配间隙，模拟实际机械结构的活动余量；手柄部分采用符合人体工学的弯折造型，表面添加防滑纹理特征，握持区域做圆弧过渡处理提升操作舒适度。装配阶段通过同轴心、重合、距离等标准配合完成全结构约束，同时添加角度限位配合模拟夹具的开合行程，可实现压紧与释放两个工位的动态演示，活动行程参数与市面主流300系列推拉夹钳的行程参数完全一致。渲染阶段采用哑光金属材质赋给主体结构件，销轴等连接件采用亮面不锈钢材质，底座安装面做轻微的磨砂质感处理，背景采用中性灰渐变背景突出结构轮廓，搭配三维坐标系标识明确模型的空间方位，整体渲染效果还原工业五金件的真实质感。结构设计上采用四连杆死点锁紧原理，当手柄下压至锁紧工位时，连杆组越过机械死点实现自锁，即使承受工件的反向推力也不会松脱，推杆的直线运动轨迹保证压紧力沿轴向均匀施加，不会对工件产生侧向偏移力，可广泛应用于工装焊接、工件装配、板材定位等需要快速压紧的工业场景，模型所有特征均保留参数化编辑能力，使用者可根据实际使用需求调整推杆行程、底座安装尺寸、压紧头造型等参数，快速衍生出不同规格的同系列夹具模型。
