简易组合式螺栓紧固模具结构设计

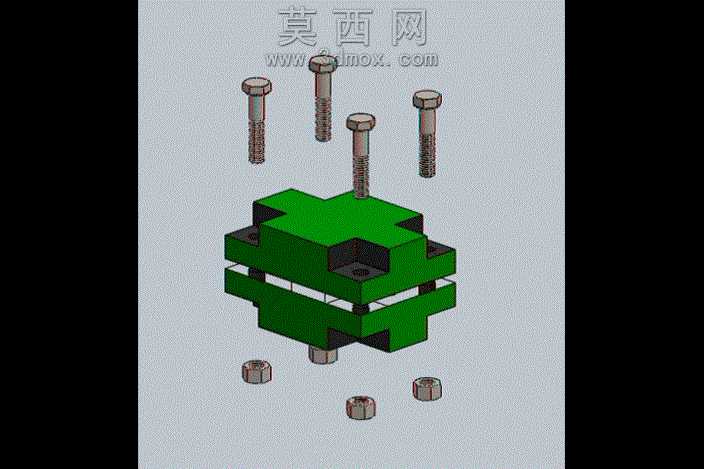

本作品为一款简易组合式模具的三维建模设计，整体采用上下对合的分体式模架结构，核心模体为绿色外观的上下模仁组件，配套包含4根外六角螺栓与4颗六角锁紧螺母作为标准紧固连接件。建模过程中先完成上下模仁的基体特征绘制，通过拉伸、切除命令构建出模仁之间的凹凸配合定位结构，保证合模时的对位精度，同时在模仁对应位置加工出螺栓穿装孔与螺母沉台结构，确保紧固件安装后不会突出模体表面影响合模平整度。渲染阶段为模仁部分赋予哑光绿色工程塑料材质，模拟实际工装中常用的尼龙或环氧工装板质感，螺栓与螺母则赋予镀锌金属材质，添加轻微的金属反光与表面纹理细节，还原标准五金件的真实外观效果。结构设计上采用对称式螺栓布局，四根螺栓分别布置在模体四个边角位置，锁紧后可提供均匀的合模压紧力，避免合模过程中出现局部缝隙导致的成型误差，上下模仁之间的配合面采用直面插接定位，无需额外导向柱即可实现快速对位，拆装过程仅需松紧四角的螺母即可完成上下模的分离与组合，操作门槛低，维护便捷。设计思路围绕小批量简易成型场景的使用需求展开，摒弃了复杂模具的抽芯、顶出等附加结构，聚焦基础合模压紧功能，整体结构简单易加工，可直接采用标准板材切割加工后配合标准紧固件完成组装，大幅降低了模具的制作成本与生产周期，适合小型工件的低压成型、压合加工等场景使用，建模过程中所有配合尺寸均按照标准紧固件的公称尺寸进行参数化绘制，保证虚拟模型与实际加工装配的尺寸一致性，可直接导出工程图用于生产加工参考。
