儿童游乐用手动挖沙机结构设计

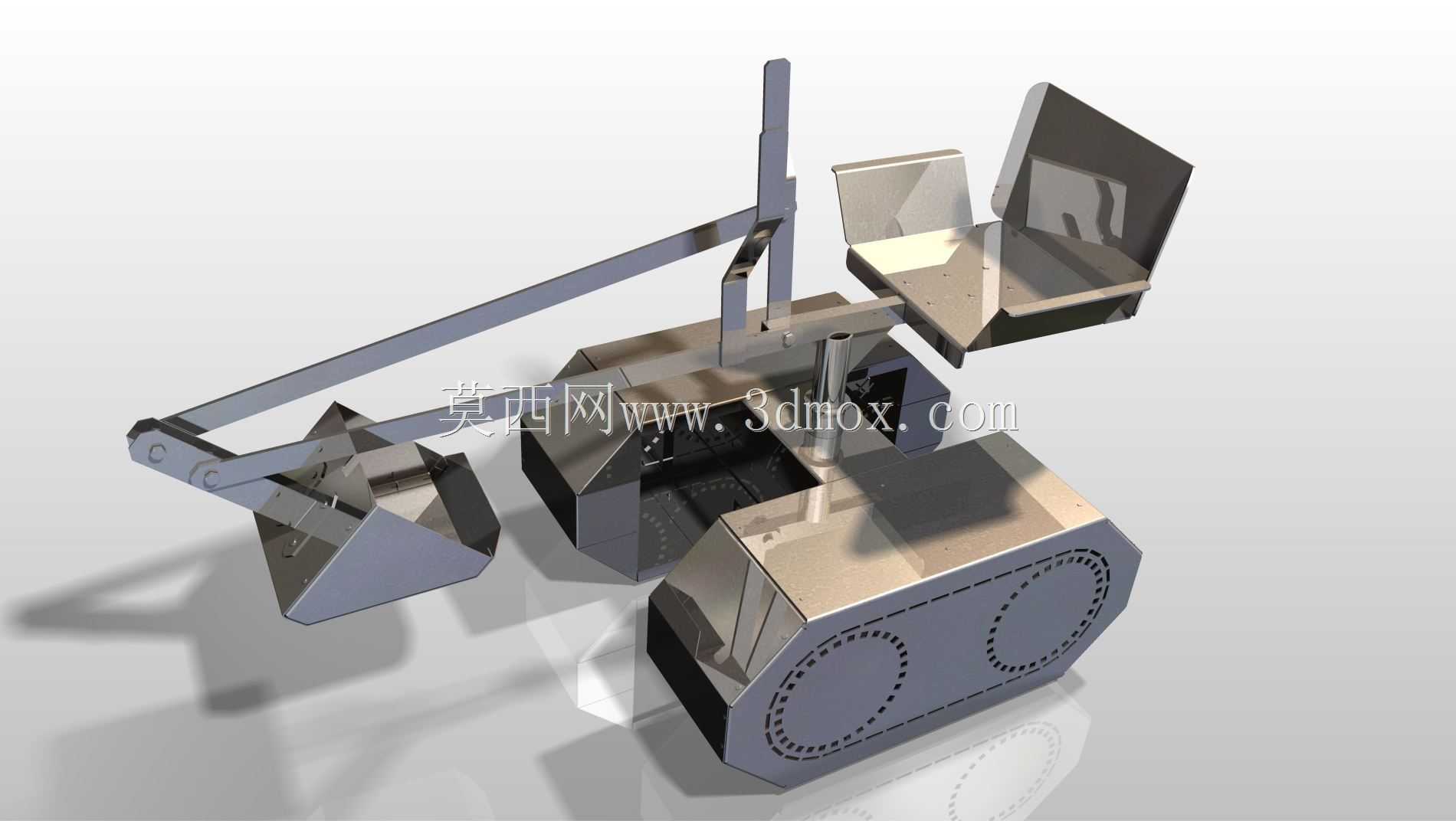

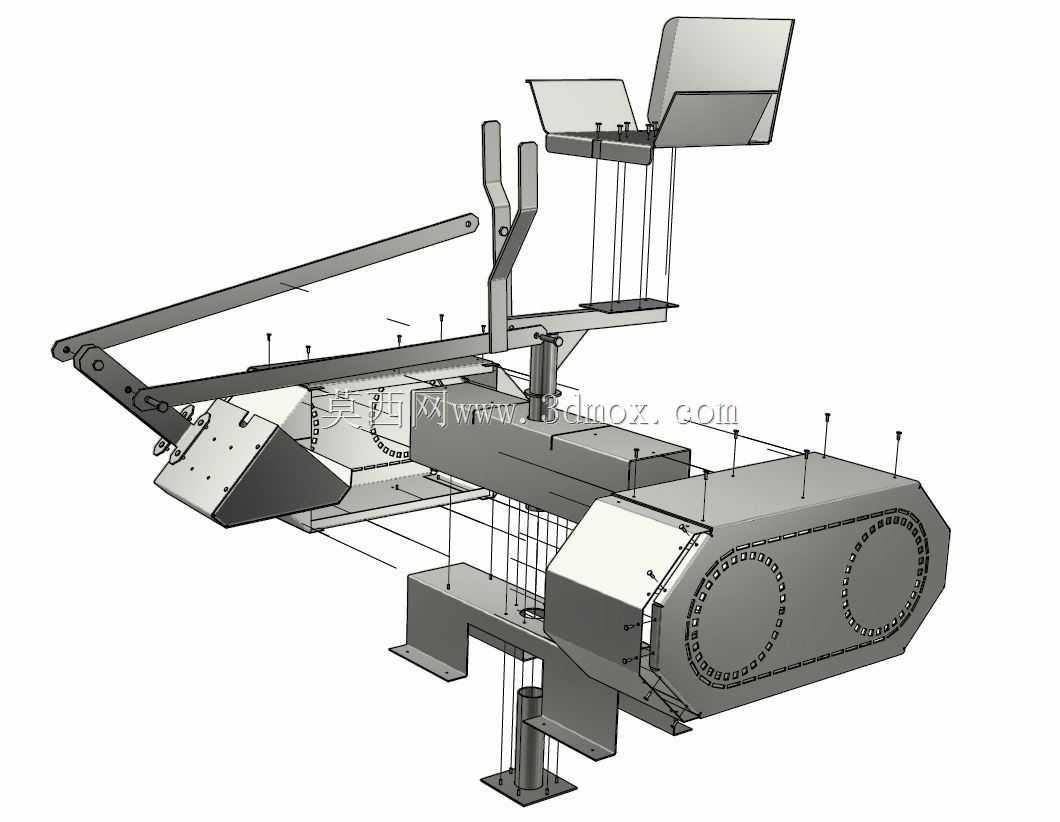

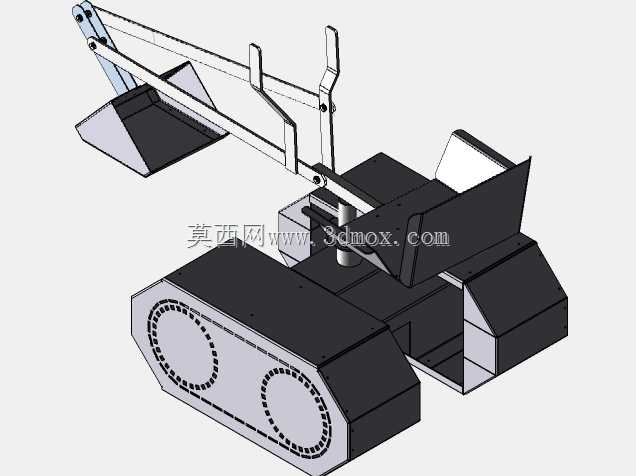

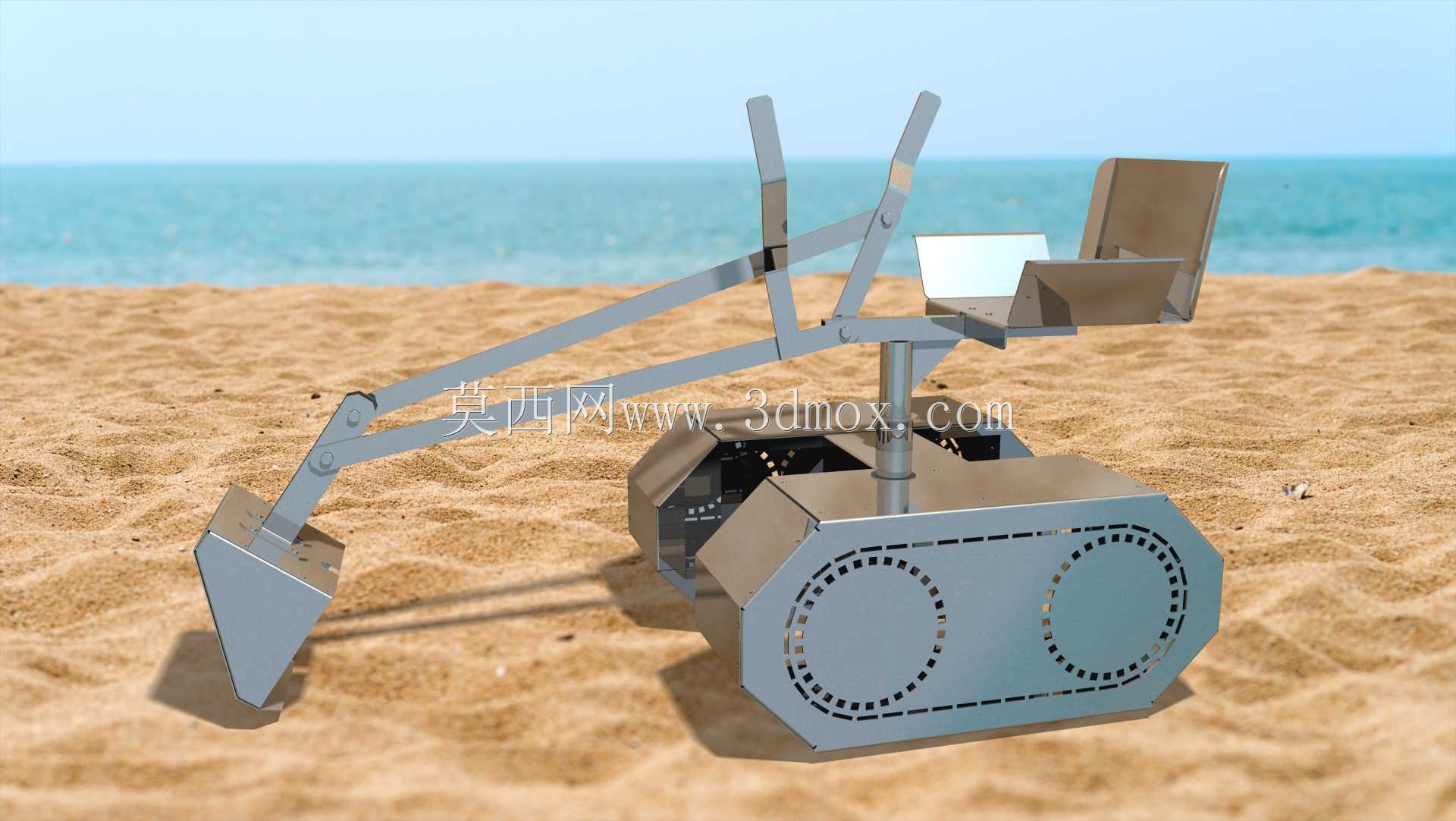

　　这款手动挖沙装置主要面向户外儿童游乐场景设计，常见于社区沙池、亲子乐园、幼儿园户外游戏区，替代传统手持沙铲，为低龄儿童提供更具操作感的玩沙体验，同时通过机械结构的联动传递，让儿童在操作过程中感知基础杠杆、连杆传动的物理逻辑。整体结构采用履带式行走基座作为承载主体，履带外轮廓做了大圆角钝化处理，所有外露钣金边缘均做卷边防护，避免儿童操作时出现磕碰划伤风险，基座内部预留配重安装腔，可根据使用场景填充砂石或橡胶配重块，防止挖取沙料时设备出现侧翻。操作端采用双摇杆联动结构，左侧摇杆控制挖斗的抬升与下落，右侧摇杆控制挖斗的翻转卸料，两个摇杆的转动副均采用自润滑尼龙轴套，无需额外加注润滑脂即可保证长期户外使用的转动顺畅度，

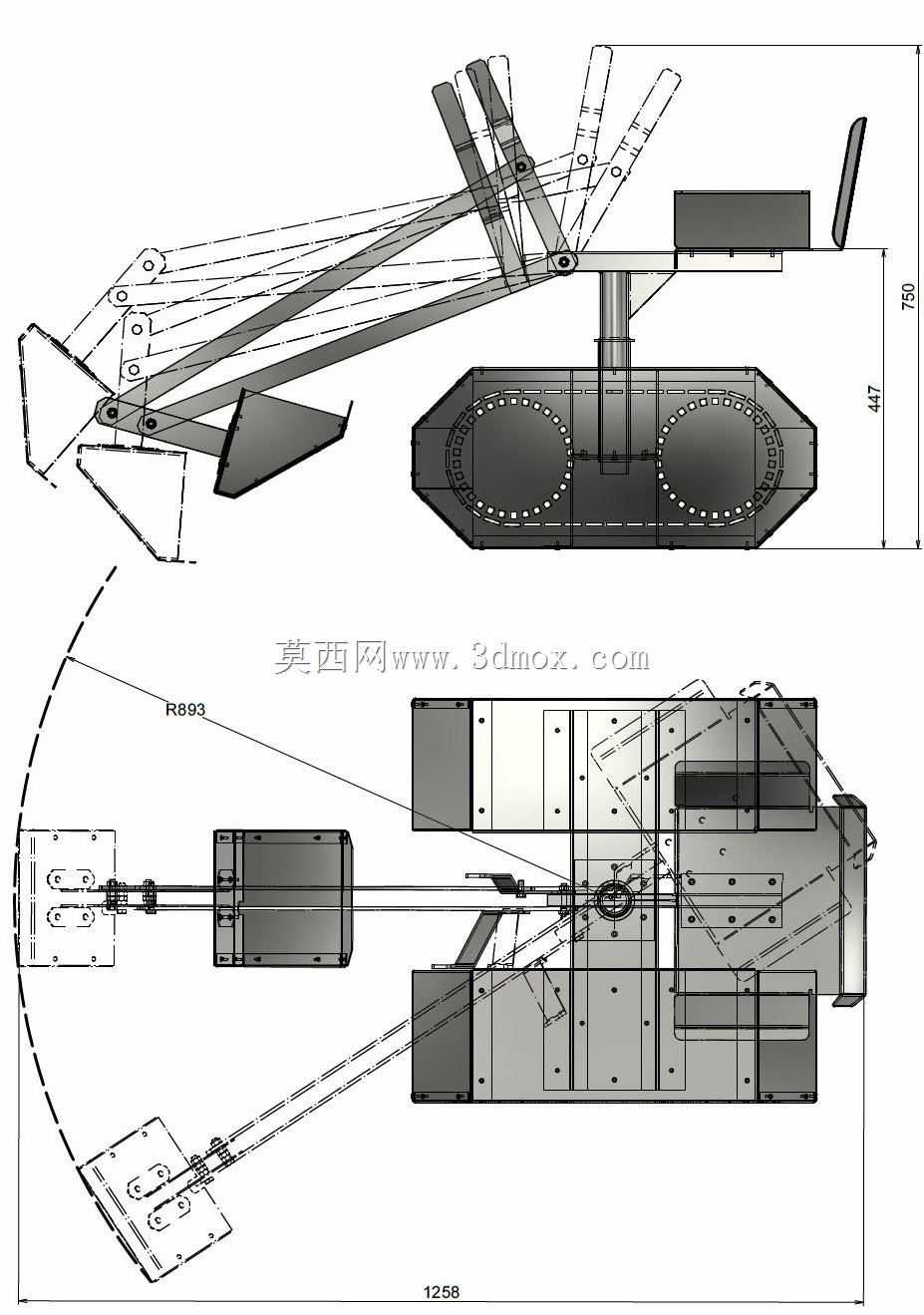

　　摇杆握持段包裹防滑橡胶套，适配儿童手掌抓握尺寸，操作力控制在15N以内，低龄儿童无需借助成人辅助即可独立完成整套挖沙、抬升、卸料动作。挖斗部分采用浅口圆弧设计，斗口边缘做加厚卷边，单次挖取沙料容量控制在1.2L左右，避免装载过重导致操作费力，挖斗与动臂的连接点设置有限位挡块，可限制挖斗翻转角度，防止沙料向后洒落至设备基座区域。动臂结构采用薄壁钣金折弯成型，在保证结构强度的前提下尽可能降低整体自重，整台设备空载重量控制在18kg左右，两名成人即可完成场地内的转移布置，设备整体占地尺寸控制在1200mm*800mm范围内，安装时无需做地面固定，放置在平整沙池地面即可投入使用，基座底部设置有四个可调橡胶垫脚，可适应沙池内不平整的地面工况，

　　保证设备放置的稳定性。座椅部分采用一体化折弯成型的钣金座面与靠背，表面做喷塑防滑处理，座面高度距离地面350mm，适配3-8岁儿童的坐姿高度，座椅前方预留足够的腿部操作空间，不会出现操作时腿部与动臂结构干涉的问题。整套结构没有复杂的电控或液压元件，全部采用纯机械联动结构，后期维护仅需定期检查连接螺栓的紧固状态即可，户外使用时表面采用户外级聚酯粉末喷涂，可耐受日晒雨淋的户外环境，不易出现漆面脱落、锈蚀等问题，适合长期布置在无遮挡的户外游乐区域。
