步进输入式二级正齿轮传动减速箱

　　这款二级齿轮传动结构，核心适配步进动力输入场景，在小型自动化输送线、桌面级非标工装、精密进给机构中有着广泛的应用空间，这类传动单元往往承担着匹配步进电机高转速低扭矩输出特性、将动力转换为低转速大扭矩驱动力的核心作用，是小型传动系统里的核心动力转换部件。从结构设计逻辑来看，整体采用两级直齿圆柱齿轮啮合传动，第一级为小齿数主动轮啮合大齿数中间轮，完成第一阶段减速增扭，中间轴同步带动第二级小齿轮啮合输出端大齿轮，完成第二阶段减速，整体传动比分配兼顾了结构紧凑性与齿轮强度，两级齿轮的中心距经过反复校核，既保证啮合重合度满足平稳传动要求，又尽可能压缩箱体整体占用空间。箱体采用剖分式设计，上箱盖设置观察窗口可直接查看内部齿轮啮合状态，

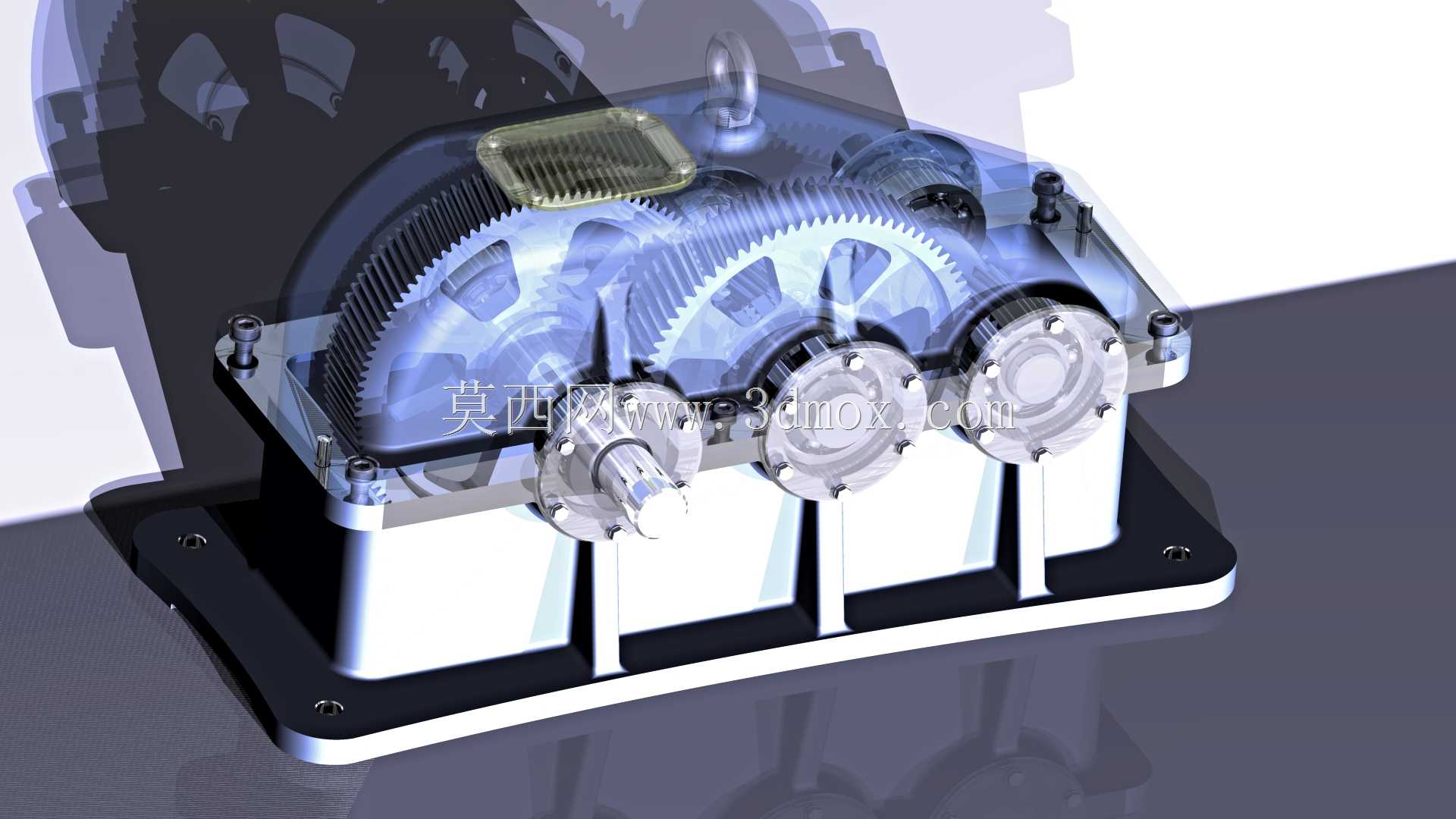

　　日常维护时无需完全拆解箱体即可检查齿面磨损、润滑脂状态，下箱体设置一体化安装底座，底座上预留的四个安装孔位位置经过公差匹配，可直接适配常见的40系列铝型材安装框架、小型设备安装台面，安装边界清晰，不需要额外制作转接板即可完成固定。输出端采用三出轴平行布局？不对，仔细看结构是三轴平行布置，输入轴位于一侧，中间轴居中，输出轴位于另一侧？不对，图中可见三个伸出轴端，均采用透明端盖密封，既可以直观看到轴端的轴承运转状态，又能阻挡外部粉尘进入箱体内部，避免齿轮、轴承磨粒磨损。齿轮参数选择上，全部采用标准正齿形制，齿顶高系数、顶隙系数均符合通用机械标准，替换备件时无需定制特殊齿形齿轮，降低后期维护成本，齿轮与轴之间采用平键连接，

　　传递扭矩时不会出现轴与齿轮相对打滑的问题，轴承选用深沟球轴承，可同时承受径向载荷与少量轴向载荷，适配步进电机启停时的轻微轴向窜动。在实际选型应用中，这款减速箱可直接匹配42、57系列步进电机的安装尺寸，输入轴端的连接位可直接套用标准联轴器，不需要额外加工转接轴，对于做小型自动化设备的结构工程师来说，直接调用该结构模型即可快速完成传动部分的布局设计，不需要从零开始计算齿轮参数、校核轴的强度、绘制箱体零件，能大幅缩短设计周期。设计过程中还考虑了润滑需求，箱体内部预留的储油空间可填充润滑脂，齿轮啮合时可带起润滑脂覆盖齿面，不需要额外设置复杂的稀油润滑回路，适配免维护、长周期运行的小型设备场景，避免频繁加油维护的麻烦。整体外形轮廓方正，没有多余的外凸结构，在设备内部安装时不会与周边的走线、其他机构产生干涉，安装底座的高度经过优化，输出轴中心高与常见的输送辊筒、同步轮安装中心高匹配，可直接对接负载端，减少中间传动环节的动力损耗。
