法兰安装式二级正齿轮减速传动箱体

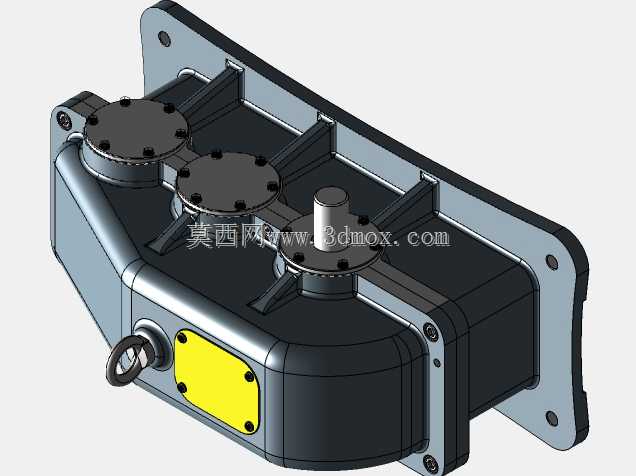

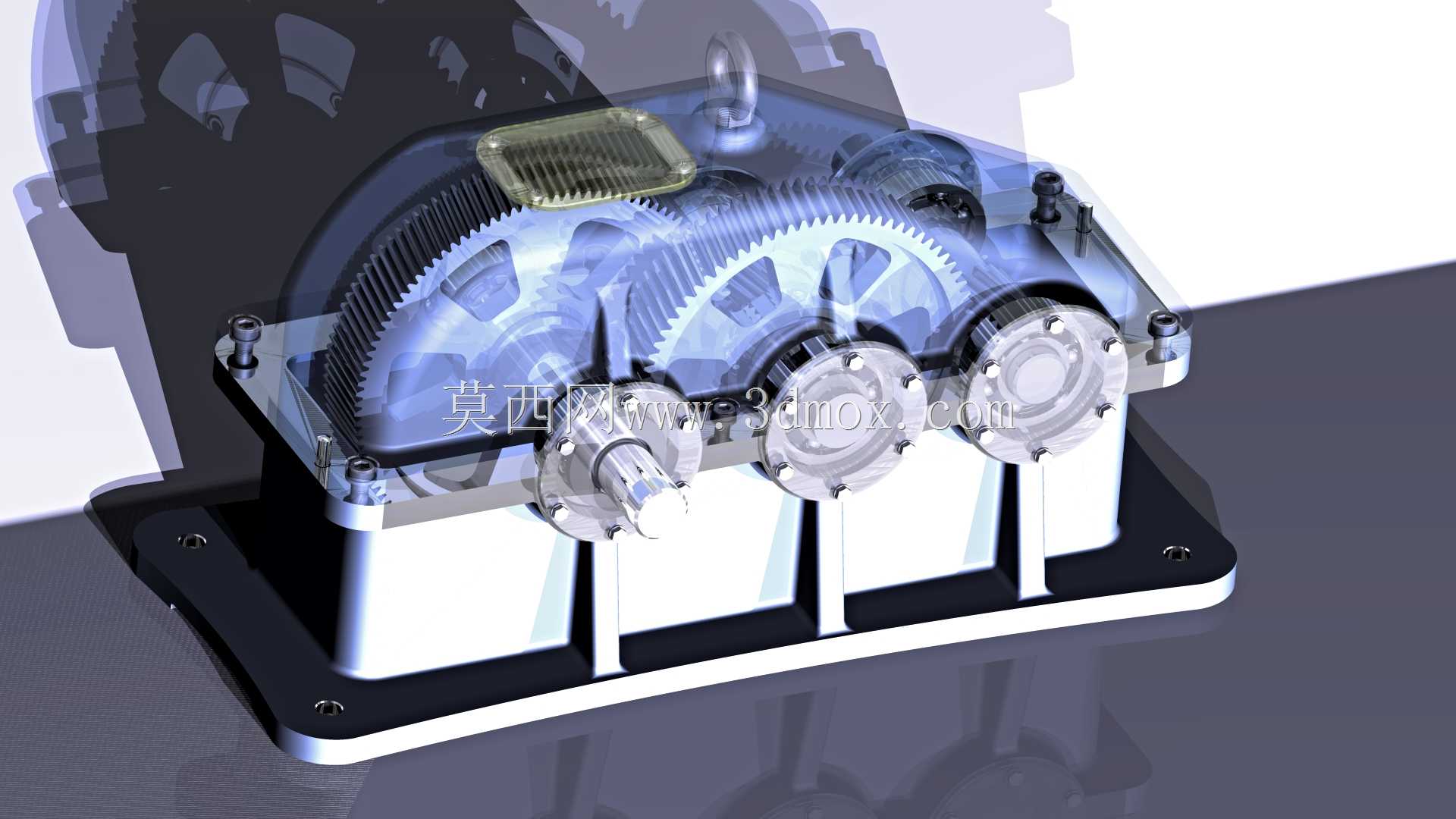

这款二级正齿轮减速箱体，主要面向中小功率的机械传动场景，常见于轻工输送设备、小型自动化生产线、食品包装辅机、农用小型作业机具等需要降低输入转速、放大输出扭矩的传动环节，作为传动系统的核心承载部件，承担着容纳齿轮传动组件、支撑转轴、密封润滑介质、隔绝外界粉尘杂质的核心作用，能够将原动机输出的高转速通过两级正齿轮啮合传动，按照固定传动比转换为低转速大扭矩的动力输出，匹配执行端的负载运行需求。从设计思路来看，整体采用分体式箱壳结构，箱壁设置有多道加强筋结构，在不额外增加箱体整体壁厚的前提下，大幅提升箱体的结构刚性，降低齿轮啮合传动过程中产生的振动与形变，保证齿轮啮合精度，延长传动组件的使用寿命；箱体一侧设置整圈法兰安装边，法兰边上预留多个对称布置的安装孔，能够直接通过螺栓紧固对接在动力输入端的设备端面上，无需额外搭建复杂的安装支架，大幅缩减现场安装的调试工作量，同时保证输入轴与原动机输出轴的同轴度，减少轴系偏载带来的零件损耗。箱体顶部对应三根转轴的位置分别设置轴承端盖安装座，通过螺栓固定轴承端盖，既能够对内部的轴承外圈实现轴向定位，也方便后期检修时快速开盖检查齿轮啮合状态、补充或更换润滑脂；箱体侧面设置带吊环的观察与注油口，黄色标识的盖板既可以作为油位观察窗口，也能在维护时打开加注润滑介质，吊环结构则方便箱体在装配、转运过程中的起吊作业，避免吊装过程中磕碰加工面。从安装边界来看，箱体整体采用紧凑型布局，输入轴与输出轴按照平行轴排布，整体外轮廓方正，安装法兰的孔位按照标准安装间距设计，能够适配多数常规规格的驱动电机安装尺寸，箱体侧面预留的密封穿线/通气结构，能够平衡箱体内外气压，避免长时间运行后箱内温度升高导致压力异常，引发密封件渗漏问题。箱体内部的轴系支撑位采用同轴度精度较高的镗孔设计，能够保证三根平行轴的安装平行度，让正齿轮啮合时的齿面接触面积达到设计要求，降低传动过程中的噪音与齿面磨损，整体结构兼顾了传动刚性、安装便捷性与维护便利性，能够在多粉尘、常规温湿度的工业环境下长期稳定运行，为两级齿轮传动提供可靠的封闭承载空间。
