小型手动外螺纹切割加工工装结构

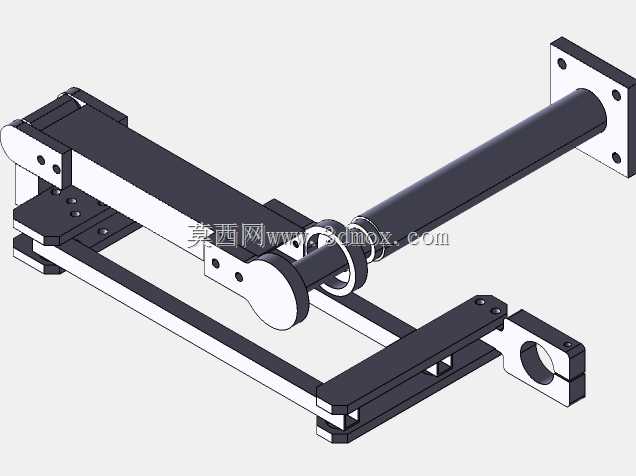

　　这款螺纹切割工装主要面向小批量五金加工、现场管线安装维修、小型机修作业场景设计，可完成小直径金属杆件、管材外螺纹的切削加工与损伤螺纹修复作业，无需配套大型机床动力，适配现场无供电、作业空间受限的工况使用。从结构设计逻辑来看，整套机构采用双平行导轨作为承载主体，导轨一端设置方形安装法兰，可通过螺栓快速固定在工作台、临时支架甚至现场钢结构构件上，安装法兰的孔位按照通用工装安装间距设计，适配多数现有作业台的预留孔位，无需额外打孔改制即可完成固定。导轨上搭载滑动式刀架组件，刀架部分设置可调节的进刀旋钮，能够根据待加工杆件的直径、螺纹牙深调整切削进给量，刀座位置预留标准刀具装夹槽，可适配通用型60度螺纹车刀，

　　更换刀具即可完成不同螺距的螺纹加工，无需定制专用刀具。与刀架配套的杆件夹持端设置在导轨另一端，采用开式抱箍夹紧结构，抱箍内孔做防滑滚花处理，装夹时可通过侧面锁紧螺栓调整夹紧力，既能保证待加工杆件在切削过程中不发生周向转动、轴向窜动，也能避免夹紧力过大造成薄壁管材变形。整套机构的操作逻辑贴合手动加工作业习惯，作业时将待加工杆件穿入夹持端抱箍锁紧，调整刀架位置使刀具对准待加工螺纹起始位置，转动刀架侧的进给手轮完成进刀后，沿导轨轴向匀速推动刀架即可完成螺纹切削，加工过程中可通过导轨上的刻度标记控制螺纹加工长度，避免加工尺寸超差。从安装边界来看，整套机构收拢状态下的长度可适配多数常规钳工工作台的台面深度，

　　导轨伸出端可根据作业需求调整伸出长度，加工长杆件时无需额外加装支撑辅具，刀架滑动行程覆盖常规小直径螺纹的加工长度范围，日常用于水暖管件安装、小型五金件螺纹修复、小批量非标杆件螺纹加工都能满足使用需求。结构上所有受力部件均采用钢制件加工，导轨表面做淬火处理提升耐磨性能，滑动配合面预留润滑脂加注槽，长期使用也能保证滑动顺畅无卡滞，刀架与导轨的配合间隙可通过侧面的调节螺钉调整，磨损后无需更换整套部件，仅需调整间隙即可恢复加工精度，降低了工装的后期维护成本。
